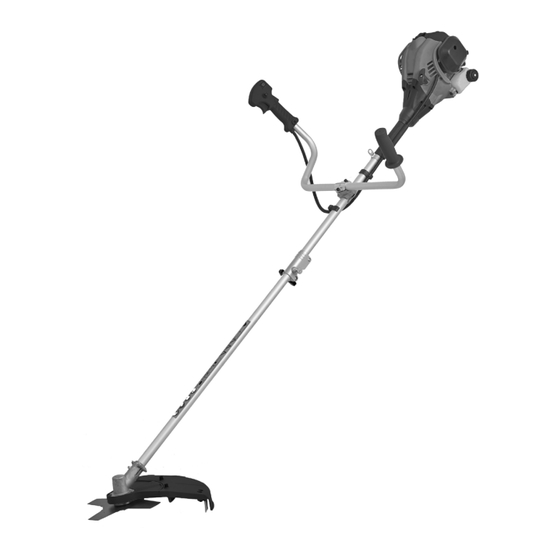

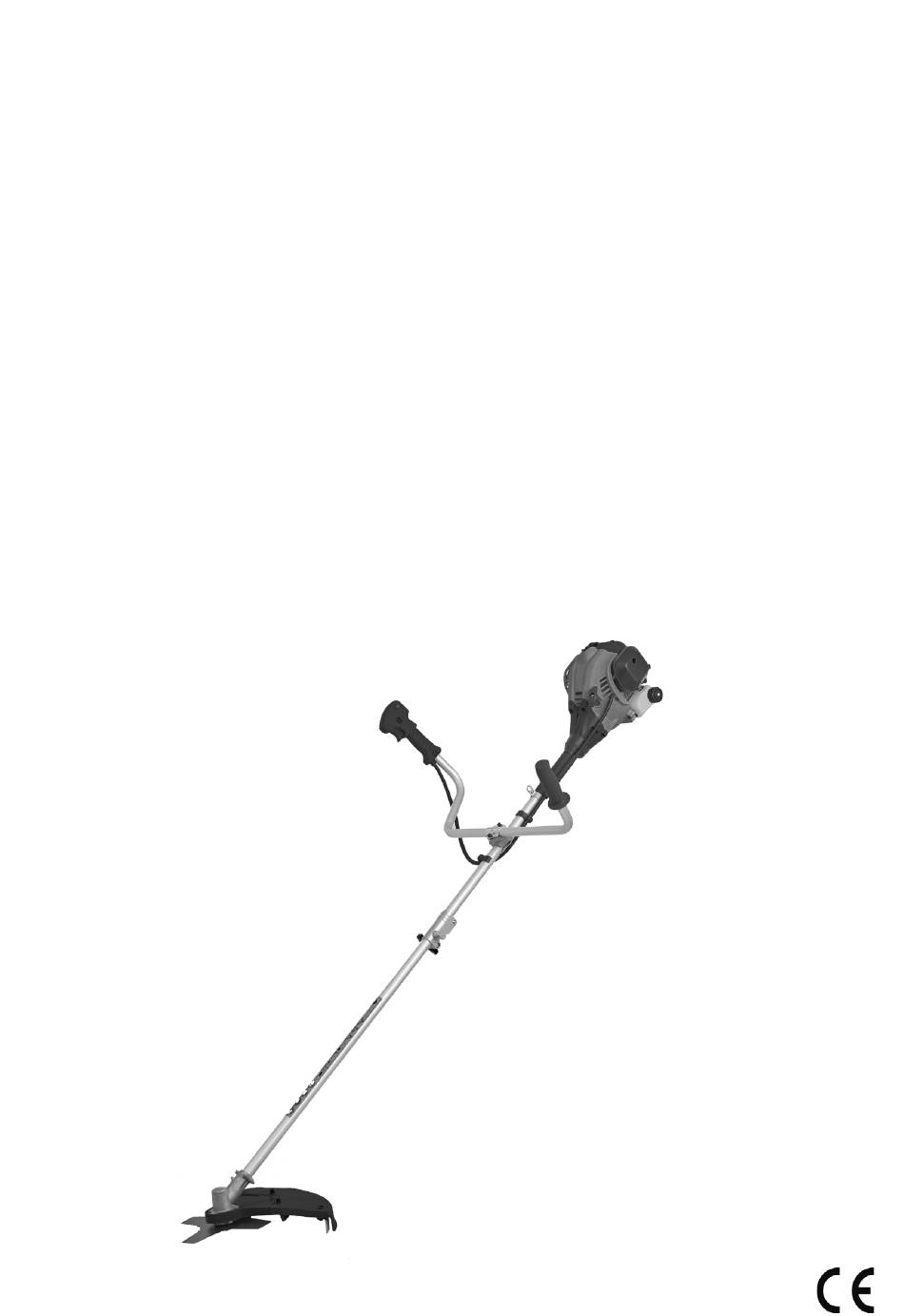

- Seite 1 BS 25-1 Basic Benzin Freischneider Gebrauchsanweisung - Originalbetriebsanleitung Vor Inbetriebnahme Gebrauchsanweisung lesen ! 73711502-03...
-
Seite 2: Inhaltsverzeichnis
DE | Gebrauchsanweisung INHALTSVERZEICHNIS Seite BESTIMMUNGSGEMÄSSE VERWENDUNG DE-2 BEZEICHNUNG DER TEILE DE-3 ABBILDUNGEN DE-4-7 ERKLÄRUNG DER HINWEISSCHILDER AUF DEM GERÄT DE-8-9 TECHNISCHE DATEN DE-10 SICHERHEITSVORSCHRIFTEN DE-11 LIEFERUMFANG DE-13 VOR INBETRIEBNAHME DE-13 TREIBSTOFF UND ÖL DE-14 STARTVORGANG DE-14 BEDIENUNGSHINWEISE DE-15 WARTUNG- UND INSTANDHALTUNG DE-16 TRANSPORT DE-17... - Seite 3 DE | Gebrauchsanweisung DE - Bezeichnung der Teile 13. Luftfiltergehäuse 14. Startergriff 1. Fadenkopf 15. Schalldämpferabdeckung 2. Schneidfaden 16. Kraftstoffpumpe 3. Schutzabdeckung für Metall-Schneidblatt 17. Starterklappe / Choke 4. Schneidblatt 18. Startergehäuse 5. Schutzabdeckung für Schneidfaden 19. Kraftstofftank 6. Schaftrohr 20.
- Seite 4 DE | Gebrauchsanweisung DE-4...
- Seite 5 DE | Gebrauchsanweisung 17 cm DE-5...
- Seite 6 DE | Gebrauchsanweisung DE-6...
- Seite 7 DE | Gebrauchsanweisung 0,6 - 0,7 mm DE-7...
-
Seite 8: Erklärung Der Hinweisschilder Auf Dem Gerät
DE | Gebrauchsanweisung Erklärung der Hinweisschilder auf dem Gerät 1. Warnung! 2. Vor Inbetriebnahme Gebrauchsanleitung lesen! 3. Augen-/ Kopf- und und Gehörschutz tragen! 4. Festes Schuhwerk tragen! 5. Schutzhandschuhe tragen! 6. Der Abstand zwischen Maschine und Umstehenden muss mindestens 15m betragen! 7. - Seite 9 DE | Gebrauchsanweisung BESCHREIBENDE SYMBOLE AN DER MASCHINE (falls vorhanden) Gemischtank Stellungen des Motorschalters a = Aus/Off b = Betrieb/On Chokehebel (Starter) Primer BESCHREIBENDE SYMBOLE AN DEN SCHUTZVORRICHTUNGEN (falls vorhanden) Drehrichtung der Schneidvorrichtung DE-9...
-
Seite 10: Technische Daten
DE | Gebrauchsanweisung Benzinfreischneider TECHNISCHE DATEN Modell BS 25-1 Basic Motorleistung Motortyp 2-Takt Hubraum cm³ Treibstoff Benzin/Öl-Gemisch 40:1 Tankinhalt Leerlaufdrehzahl Motor 3000 Max. Motordrehzahl 10500 Max. Drehzahl des Schneidwerkzeugs 8500 Kraftstoffverbrauch kg/h 0,38 Schnittbreite 43 (Messer = 23) Fadenstärke Fadenvorrat 2 x 3,0 Fadenverlängerung... -
Seite 11: Sicherheitsvorschriften
DE | Gebrauchsanweisung Bitte beachten Sie: Dieses Gerät darf in Wohngebieten nach der deutschen Maschinenlärmschutzverordnung vom September 2002 an Sonn- und Feiertagen sowie an Werktagen von 20:00 Uhr bis 7:00 Uhr nicht in Betrieb genommen werden. Zusätzlich gilt das Betriebsverbot zu folgenden Tageszeiten: von 7:00 Uhr bis 9:00 Uhr, von 13:00 Uhr bis 15:00 Uhr und von 17:00 bis 20:00 Uhr. -
Seite 12: Die Maschine Im Einsatz
DE | Gebrauchsanweisung sich leicht bewegen lassen, nicht klemmen und 6) Die Maschine darf keinen übermäßigen Kräften aus- wenn losgelassen, müssen sie automatisch und gesetzt werden, und kleine Maschinen dürfen nicht schnell ihre Ausgangsposition wieder einnehmen; für schwere Arbeiten verwendet werden. Die Ver- –... -
Seite 13: Transport Und Handhabung
DE | Gebrauchsanweisung müssen immer das Herstellerzeichen tragen, wie ACHTUNG: Beachten Sie, dass alle Bauteile rich- auch den Verweis auf die maximale Arbeitsdrehzahl. tig montiert und die Schrauben festgezogen sind. 8) Vergewissern Sie sich vor dem Wegräumen der ACHTUNG! - Befolgen Sie immer die Sicherheits- Maschine, dass Sie für die Wartung verwendete vorkehrungen. -
Seite 14: Treibstoff Und Öl
DE | Gebrauchsanweisung ACHTUNG: Verwenden Sie niemals reinen Treibstoff 2. Stecken Sie einen Inbusschlüssel seitlich in das Loch des unteren Halteflansches, um ein Mitdrehen des ohne Öl. Der Motor wird hierdurch beschädigt und Getriebes zu verhindern. Schrauben Sie mit dem Sie verlieren den Garantieanspruch für dieses Pro- mitgelieferten Schraubenschlüssel die Mutter ab - im dukt. -
Seite 15: Bedienungshinweise
DE | Gebrauchsanweisung STARTEN BEI WARMEM MOTOR Trimmen an Zaun und Fundamenten Um an Zäunen, Pfosten, Steinwänden und Fundamenten CHOKE NICHT VERWENDEN! zu trimmen, führen Sie das Gerät langsam und mit Vorsicht, Führen Sie die Schritte 1,4,6 und 7, wie unter KALTSTART ohne den Faden auf Hindernisse aufprallen zu lassen. -
Seite 16: Wartung- Und Instandhaltung
DE | Gebrauchsanweisung VERMEIDEN VON RÜCKSCHLAG ist. Halten Sie die Federspannung durch konstanten Druck auf die Spule im Gehäuse und befestigen Sie Beim Einsatz von Metallschneidwerkzeugen (Dickicht-mes- die Schraube im Gegenuhrzeigersinn. Ziehen Sie die ser) besteht die Gefahr des Rückschlagens, wenn das Schraube nur handfest an (Abb. -
Seite 17: Transport
DE | Gebrauchsanweisung Schärfen des Fadenschnurmessers 6. Lassen Sie den Motor abkühlen (ungefähr 5 Minuten). 7. Lösen Sie die Zündkerze mit einem Zündkerzenschlüs- 1. Entfernen SIe das Schneidmesser (E) vom Schutzschild sel. (F) (Abb. 41). 8. Füllen Sie einen Teelöffel mit reinem 2-Takt Öl in den 2. -
Seite 18: Entsorgung Und Umweltschutz
Käufers. EG-Konformitätserklärung Wir, ikra GmbH, Schlesierstraße 36, D-64839 Münster, GERMANY, erklären in alleiniger Verantwortung, dass das Produkt Benzinfreischneider BS 25-1 Basic, auf das sich diese Erklärung bezieht, den einschlägigen Si- cherheits- und Gesundheitsanforderungen der EG-Richtlinien 2006/42/EG (EG-Maschinenrichtlinie), 2014/30/EU (EMV-Richtlinie), Abgasrichtlinie 2016/1628/EU, zuletzt geändert durch 2017/656/EU und 2000/14/EG+2005/88/EG...
