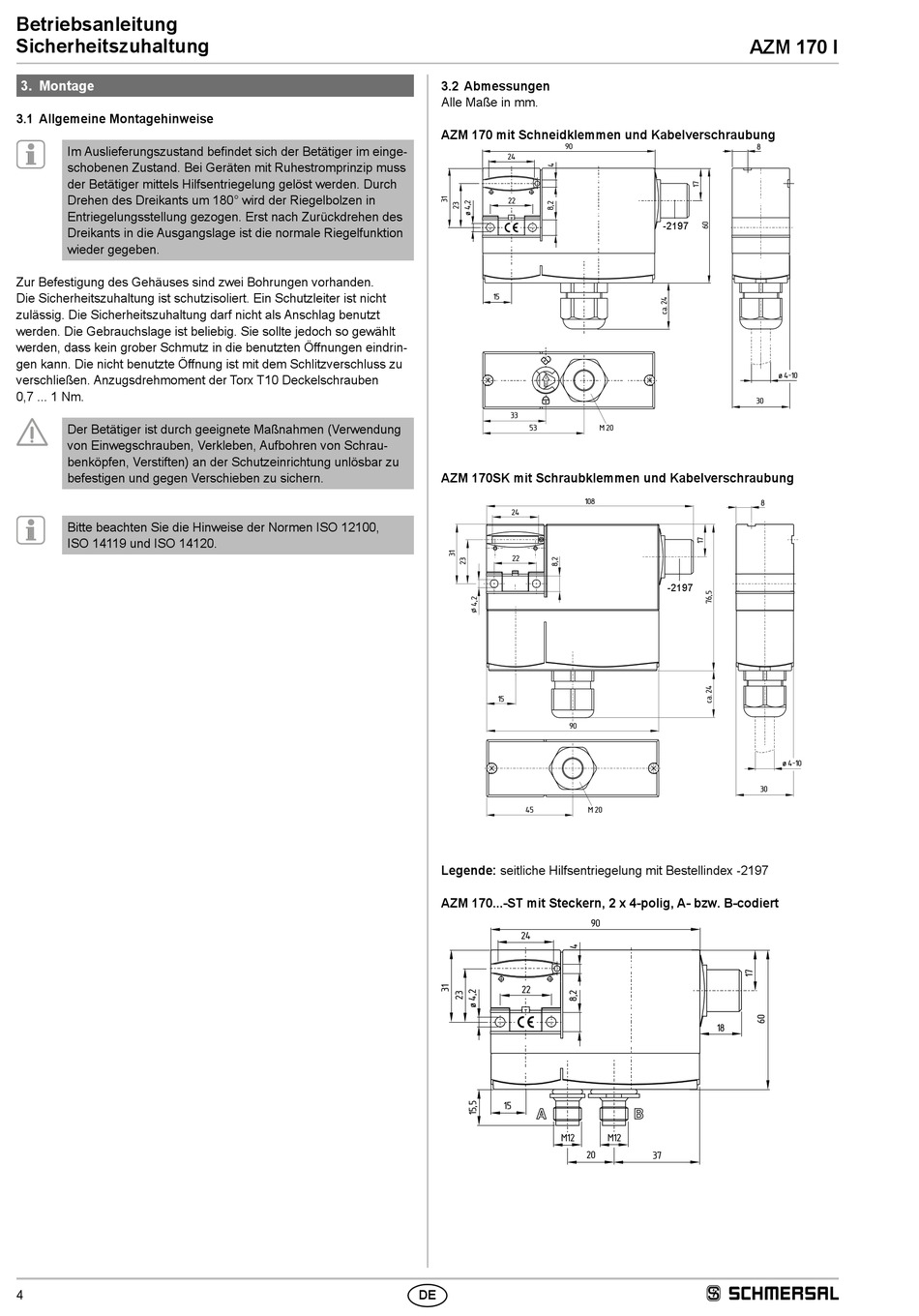

3. Montage

3.1 Allgemeine Montagehinweise

Im Auslieferungszustand befindet sich der Betätiger im einge-
schobenen Zustand. Bei Geräten mit Ruhestromprinzip muss
der Betätiger mittels Hilfsentriegelung gelöst werden. Durch
Drehen des Dreikants um 180° wird der Riegelbolzen in
Entriegelungsstellung gezogen. Erst nach Zurückdrehen des
Dreikants in die Ausgangslage ist die normale Riegelfunktion
wieder gegeben.
Zur Befestigung des Gehäuses sind zwei Bohrungen vorhanden.
Die Sicherheitszuhaltung ist schutzisoliert. Ein Schutzleiter ist nicht
zulässig. Die Sicherheitszuhaltung darf nicht als Anschlag benutzt
werden. Die Gebrauchslage ist beliebig. Sie sollte jedoch so gewählt
werden, dass kein grober Schmutz in die benutzten Öffnungen eindrin-
gen kann. Die nicht benutzte Öffnung ist mit dem Schlitzverschluss zu
verschließen. Anzugsdrehmoment der Torx T10 Deckelschrauben
0,7 ... 1 Nm.
Der Betätiger ist durch geeignete Maßnahmen (Verwendung
von Einwegschrauben, Verkleben, Aufbohren von Schrau-
benköpfen, Verstiften) an der Schutzeinrichtung unlösbar zu
befestigen und gegen Verschieben zu sichern.
Bitte beachten Sie die Hinweise der Normen ISO 12100,
ISO 14119 und ISO 14120.
4

3.2 Abmessungen

Alle Maße in mm.
AZM 170 mit Schneidklemmen und Kabelverschraubung
90
24
22
15
33
53
AZM 170SK mit Schraubklemmen und Kabelverschraubung
108
24
22
15
90
45 M 20
Legende: seitliche Hilfsentriegelung mit Bestellindex -2197
AZM 170...-ST mit Steckern, 2 x 4-polig, A- bzw. B-codiert
90
24
22
15
M12
20
