Graf SILENTIO Benutzerinformation Seite 26

13. Störmeldekontakt:
Vor dem Öffnen des Gerätes den Netzstecker ziehen!
Als Zusatzfunktion ist Ihr Gerät mit einem potentialfreien Störmeldekontakt ausge-
rüstet. Ausgeführt ist dieser Kontakt als Wechsler. Maximal dürfen 230V AC bei
einem Strom von 1A geschaltet werden. Die Aktivierung dieses Kontaktes erfolgt,
sobald einer der im Punkt 7 genannten Fehler auftritt. Das Bild auf der folgenden
Seite zeigt die Lage der Anschlüsse. Diese werden zugänglich, sobald der untere
Deckel der Systemsteuerung ( [7] in Abbildung 1) geöffnet wird.
Vor dem Öffnen dieses Deckels ist die Systemsteuerung vom Netz zu trennen !
Zur Erläuterung :
- COM
- NC
- NO

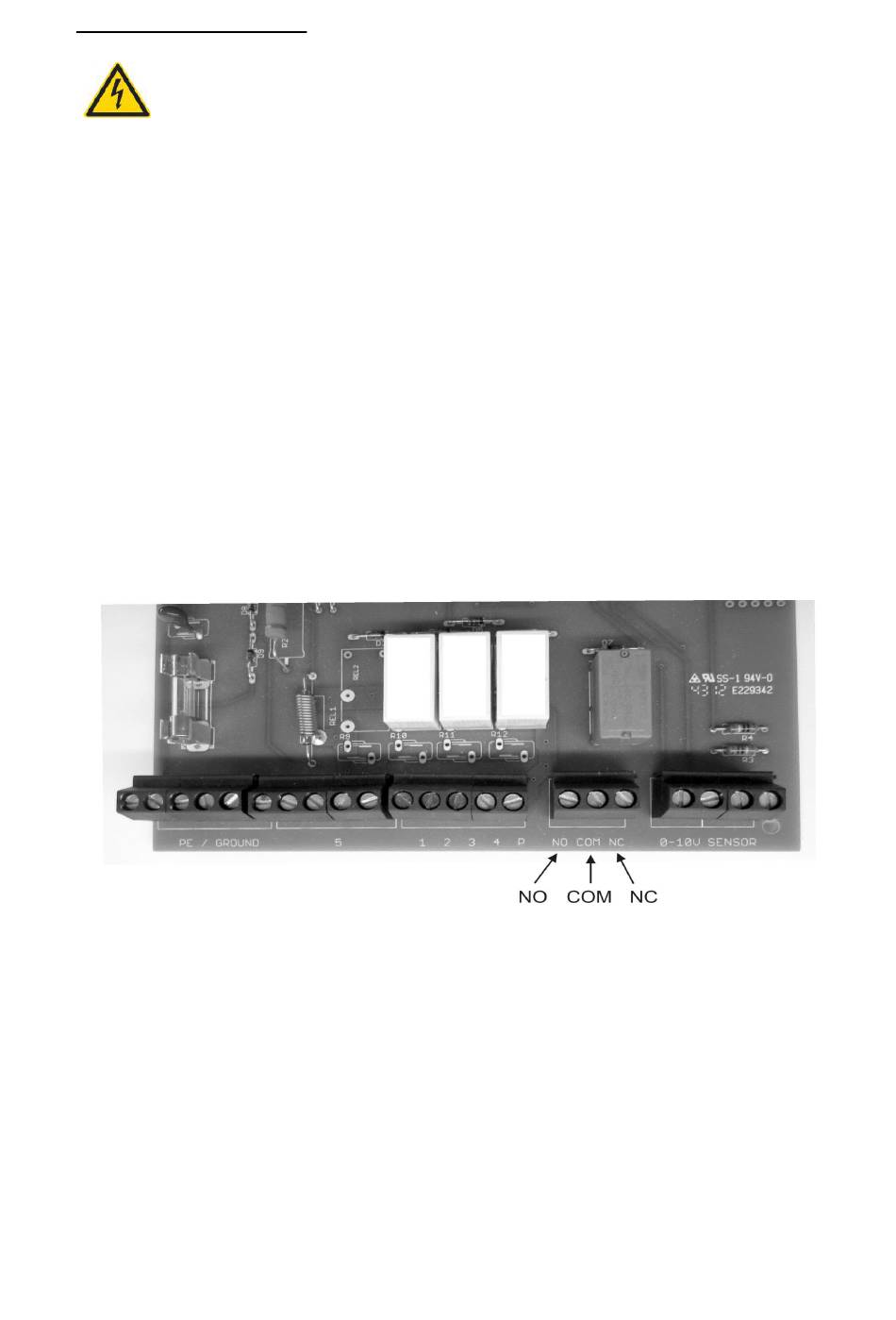

Abbildung 16: Lage des Störmeldekontaktes
Zum Herausführen des Kabels muss der Durchbruch M12/M16 auf der Unterseite
der Systemsteuerung geöffnet werden. Setzen Sie nach dem Öffnen die beiliegende
Durchführung in den Durchbruch ein und führen Sie das Kabel durch die Durch-
führung in das Innere der Systemsteuerung.
ist der gemeinsame Anschluss
ist im stromlosen Zustand mit COM verbunden
ist bei einer Störung mit COM verbunden
Seite 26
