Zum Anschluss der Zusatzpumpe ist unbedingt ein Erdkabel erforderlich. Wir emp-
fehlen, dieses Kabel zusätzlich in einem Leerrohr vom Tank bis zum Montageort
Ihrer Regenwassernutzungsanlage zu verlegen. Das Kabelende führen Sie durch die
vorgesehene Verschraubung des SILENTIO- Gehäuses zur Systemsteuerung. Öff-
nen Sie nun die untere Abdeckung [7] der Systemsteuerung (siehe Abbildung 1).
Entfernen Sie eine der Blindverschraubungen und setzen Sie an deren Stelle eine
der mitgelieferten Verschraubungen ein. Isolieren Sie die Adern des Kabels ord-
nungsgemäß ab. Führen Sie danach das Kabelende durch die eingesetzte Ver-
schraubung der Systemsteuerung. Schließen Sie den Schutzleiter (grün-gelbe Ader
des Kabels) an eine freie Klemme mit der Bezeichnung „PE / Ground" an. Den
Neutralleiter (blaue Ader des Kables) schließen Sie danach an eine freie Klemme
mit der Bezeichnung „5" an (ortsveränderliches Gerät). Die braune Ader des Ka-
bels (Stromversorgung der Zusatzpumpe) schließen Sie an die Klemme „2" an. Die

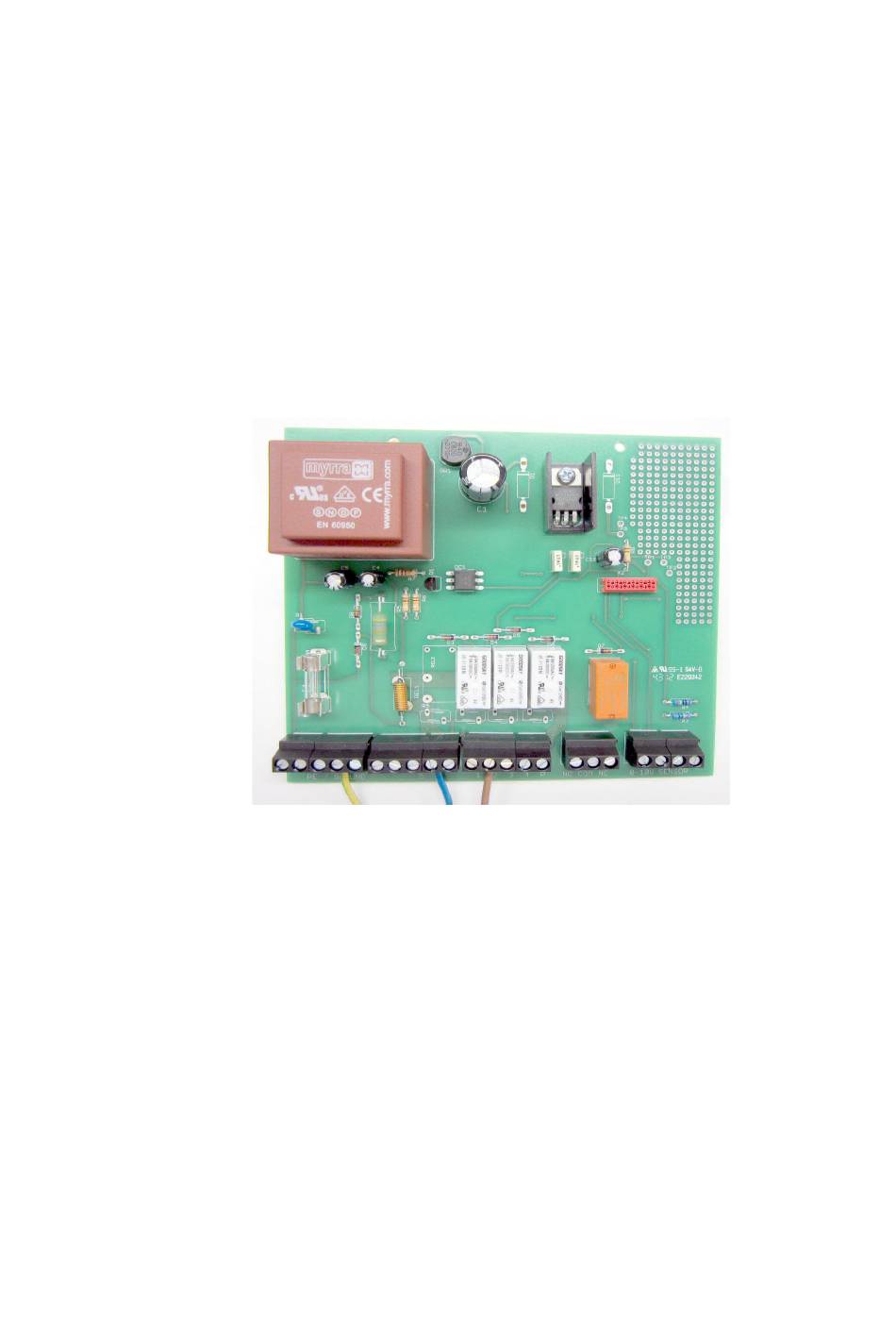

folgende Skizze verdeutlicht die Anschlüsse nochmals:
PE / Ground : Schutzleiter
Abbildung 5: Anschlussplan Zusatzpumpe
Schließen Sie nach dem Anklemmen die untere Abdeckung [7] der Systemsteue-
rung wieder.
1: Pumpenanschluss
2: Zusatzpumpenanschluss
3: Filterspülventil
4: Umschaltventil
5: N- Leiter
P: L- Leiter
