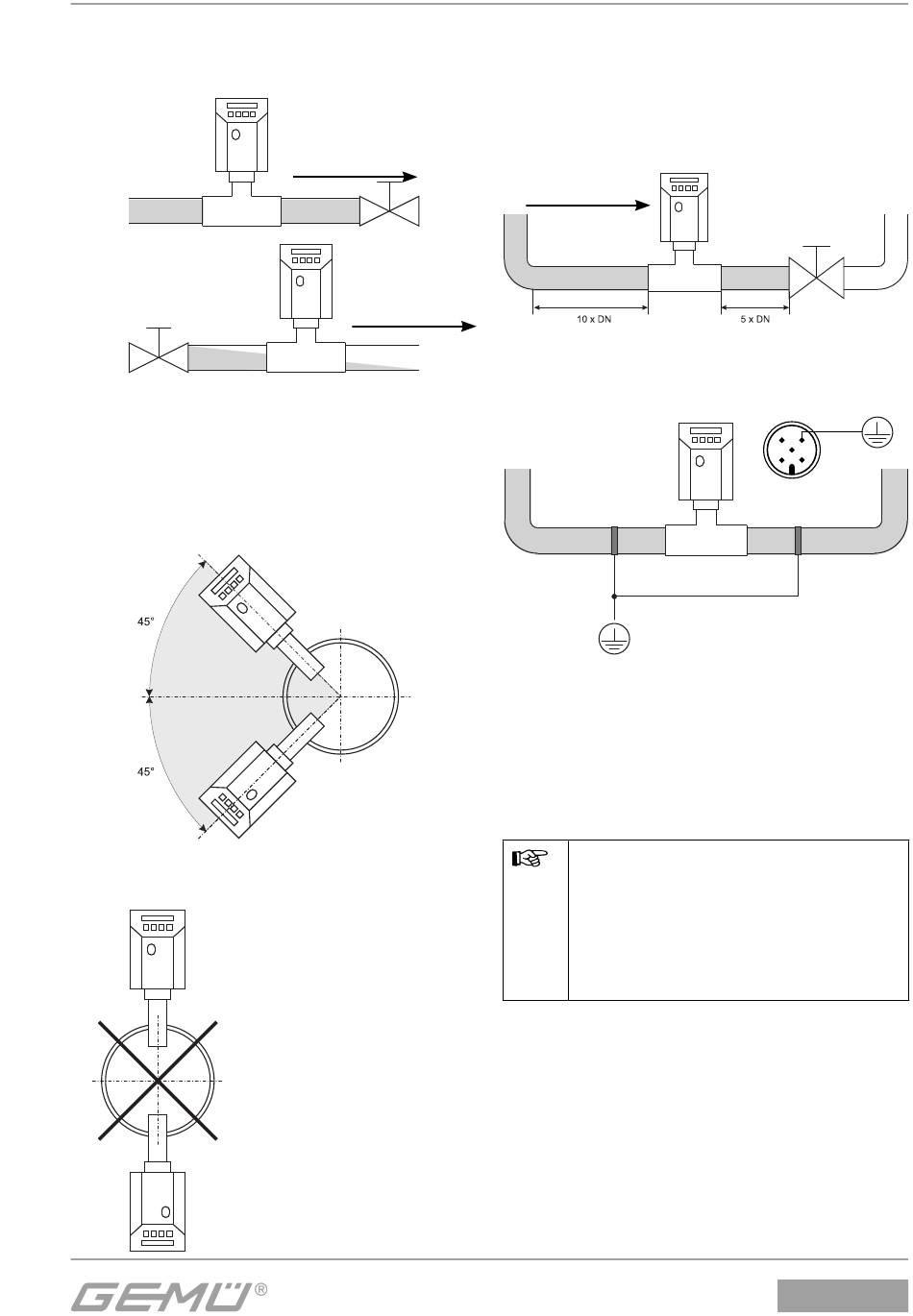

Hinter dem GEMÜ 3030
kein freier Auslauf befi nden, damit die
Rohrleitung immer komplett befüllt ist.
Richtig
Falsch
Zusätzlich sollte der Durchfl ussmesser
in horizontaler Einbaulage seitlich in dem
unten angegebenen Bereich angebracht
werden.
Bevorzugte Einbaulage
Nichtempfohlene Einbaulage
Gefahr von Lufteinschlüssen
Gefahr von
Feststoff ablagerungen
Flow darf sich
m
Durchfl uss
Durchfl uss
Um Verwirbelungen durch
Leitungskrümmungen zu vermeiden, die das
Messergebnis verfälschen können, sollte
eine gerade Einlaufstrecke von 10 x DN
und eine gerade Auslaufstrecke von 5 x DN
vorgesehen werden.
Durchfl uss
Das Elektronikgehäuse mit dem Display ist
um 370° drehbar.
Anlagenbedingt können
Potentialunterschiede zwischen Rohrleitung
und Bezugserde auftreten. Um diese zu
beseitigen, die Rohrleitung vor und nach
dem Durchfl ussmesser erden.
Wichtig:
Zur Gewährleistung der
Messgenauigkeit muss der
GEMÜ 3030
24 h vor der Messung in die gefüllte
Rohrleitung installiert werden.
3 / 20
4
3
5
1
2
X3
Flow mindestens
m
3030
