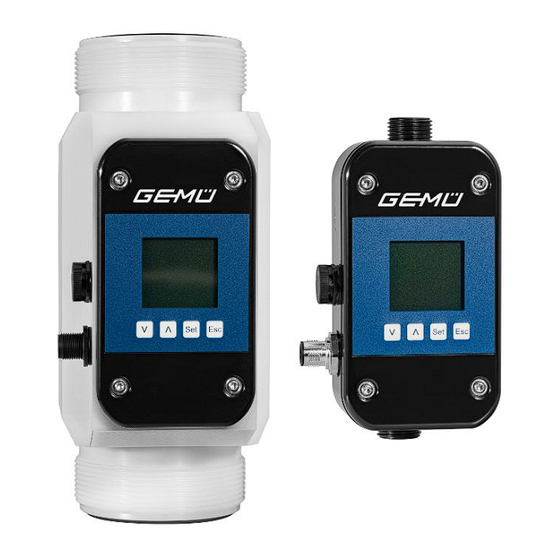

GEMÜ 3040
Ultraschall Durchflussmessgerät
Betriebsanleitung
DE
Weitere Informationen
Webcode: GW-3040

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Gemü 3040

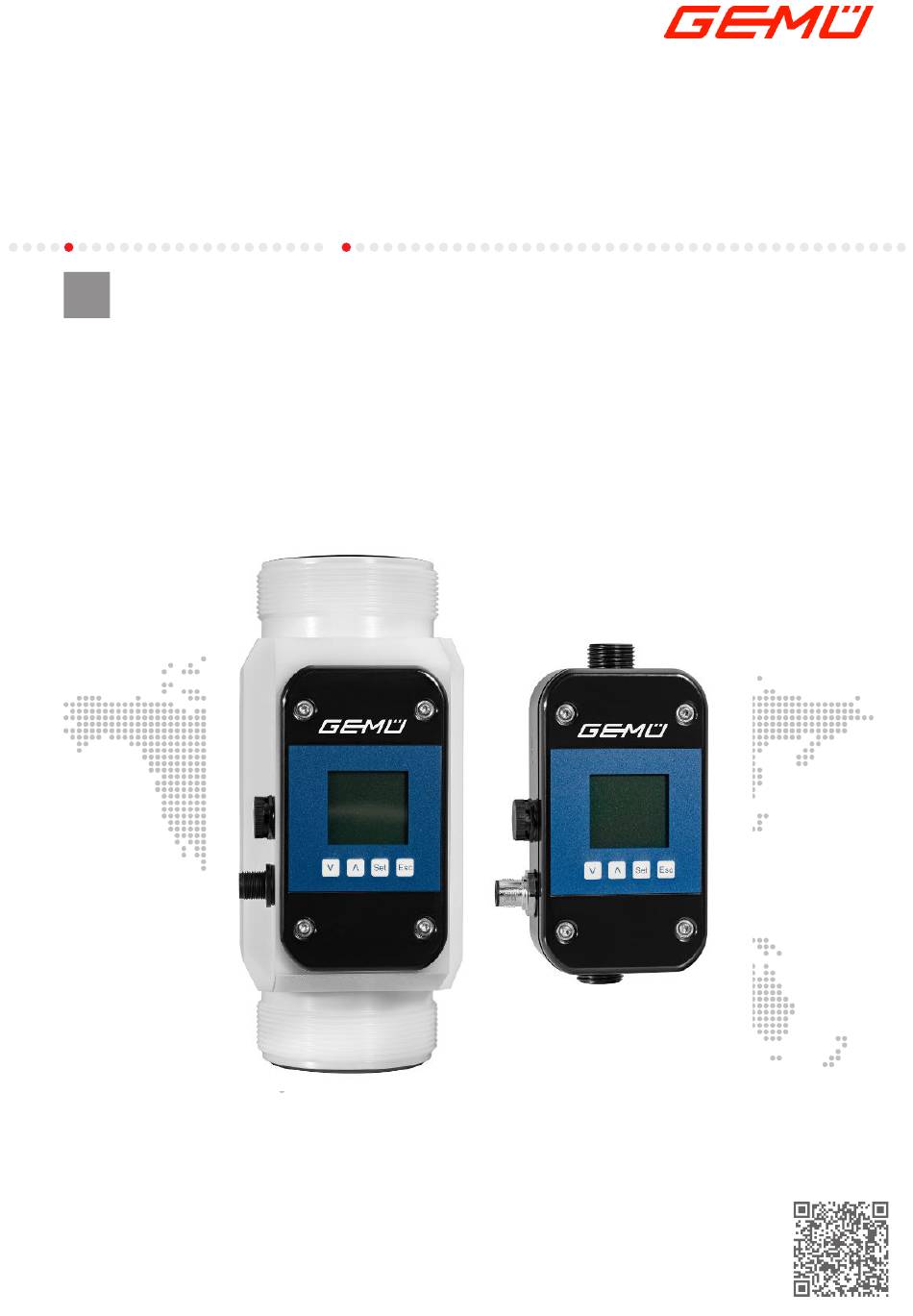

  • Seite 1 GEMÜ 3040 Ultraschall Durchflussmessgerät Betriebsanleitung Weitere Informationen Webcode: GW-3040...
  • Seite 2 Alle Rechte wie Urheberrechte oder gewerbliche Schutzrechte werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 19.10.2020 GEMÜ 3040 2 / 33 www.gemu-group.com...
  • Seite 3: Inhaltsverzeichnis

    14 Inspektion / Wartung ..........29 15 Ausbau aus Rohrleitung ..........29 16 Entsorgung ............... 29 17 Rücksendung ............29 18 Anhang ..............29 19 Konformitätserklärung nach 2014/30/EU (EMV-Richt- linie) ................. 31 20 Herstellererklärung ........... 32 www.gemu-group.com 3 / 33 GEMÜ 3040...
  • Seite 4: Allgemeines

    ▶ Bei Nichtbeachtung drohen schwerste – Die ortsbezogenen Sicherheitsbestimmungen, für de- Verletzungen oder Tod. ren Einhaltung (auch seitens des hinzugezogenen Montagepersonals) der Betreiber verantwortlich ist. WARNUNG Möglicherweise gefährliche Situation! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. GEMÜ 3040 4 / 33 www.gemu-group.com...
  • Seite 5: Produktbeschreibung

    Abstim- mung mit dem Hersteller durchführen. 3.2 Beschreibung Bei Unklarheiten: GEMÜ 3040 ist ein Ultraschall Durchflussmessgerät, das be- rührungsfrei den Volumenstrom von leitfähigen und nicht-leit- 15. Bei nächstgelegener GEMÜ-Verkaufsniederlassung nach- fähigen Flüssigkeiten ermittelt. Das Durchflussmessgerät eig- fragen.
  • Seite 6: Messprinzip

    Strömung. Auf dieser einfachen physikalischen Tatsa- che basiert die Ultraschall-Durchflussmessung nach dem Pha- sen-Differenzverfahren: Zwei gegenüber positionierte Sensoren senden und empfan- 3040 20D 92214 MC1D 51D gen wechselweise Ultraschallsignale. Bei stehendem Medium empfangen beide Sensoren die ausgesandten Ultraschallsi- Fab.Nr.: 20823 GEMÜ...
  • Seite 7: Bestelldaten

    Code PE-HD 6 Dichtwerkstoff Code EPDM 7 Elektrischer Anschluss Code M12x1 Einbaustecker, 5-polig 8 Spannung / Frequenz Code 24 V DC 9 Anzeige Code mit Display 10 Ausgang Code 5-pol Stecker mit 1-Draht Kommunikation www.gemu-group.com 7 / 33 GEMÜ 3040...
  • Seite 8: Technische Daten

    0 bis 16 bar Druckstufe: DN 10 - 15: PN16 DN 20 - 50: PN10 Druckverluste: Druckverluste mit Wasser bei 22°C, 100 kPa = 1 bar DN25 (Code 25) Durchfluss [l/min] DN32 (Code 32) Durchfluss [l/min] GEMÜ 3040 8 / 33 www.gemu-group.com...
  • Seite 9 0,9 – 36,0 l/min DN 20: 3,5 – 60,0 l/min DN 25: 5,0 – 240,0 l/min DN 32: 9,0 – 300,0 l/min DN 40: 18,0 – 480,0 l/min DN 50: 36,0 – 900,0 l/min www.gemu-group.com 9 / 33 GEMÜ 3040...
  • Seite 10: Elektrische Daten

    6.6 Elektrische Daten Einschaltdauer: 100 % ED Versorgungsspannung: 24 V DC (-5/+10 %) Elektrische Anschlussart: 1 x 5-poliger M12 Gerätestecker Verpolschutz: Ausgänge: 1 Digitalausgang (wahlweise als Impuls oder Alarm einstellbar) 1 Analogausgang (Stromausgang 0/4-20 mA) GEMÜ 3040 10 / 33 www.gemu-group.com...
  • Seite 11: Abmessungen

    7 Abmessungen 7 Abmessungen Anschluss Kanalversatz G1/2 G3/4 84,5 94,2 G1¼ 98,5 G2¼ G2¾ Maße in mm www.gemu-group.com 11 / 33 GEMÜ 3040...
  • Seite 12: Herstellerangaben

    Versandpapieren und die Ausführung aus der VORSICHT Bestellnummer ersichtlich. Im Lieferumfang enthalten sind: Verwendung als Trittstufe! – GEMÜ Ultraschall Durchflussmesser 3040 ▶ Beschädigung des Produkts. ▶ Gefahr des Abrutschens. – 2x EPDM Dichtung Installationsort so wählen, dass das Produkt nicht als ●...
  • Seite 13: Einbaulage

    Durchflussmessung zu vermeiden, muss das Produkt stets auf der Druckseite der Systempumpe eingebaut werden. UNTEN -> Einlauf Prozessventil GEMÜ 3040 Abb. 4: ideale Einbaulage des Produkts Für eine schnellstmögliche Gaserkennung ist es wichtig, den GEMÜ 3040 Leitungsweg zwischen Vorlagebehälter und dem Produkt so kurz wie möglich zu halten.
  • Seite 14 Ventil nach unten zu montieren. Somit kann die Wärme nach oben abgegeben werden und die Belastung der Geräte- elektronik wird reduziert. Im Allgemeinen ist darauf zu GEMÜ 3040 achten, dass keine externen Wärmequellen zusätzlich auf GEMÜ das Messgerät einwirken. 3040...
  • Seite 15: Elektrischer Anschluss

    10.2 5-poliger Stecker mit 1-Draht Kommunikation Pinbelegung: Einbaustecker / Kupplung für 5-Pol Einbausteckerbelegung 5-polig mit werkseitiger Zuordnung der Ausgänge Die Ein- und Ausgänge können applikationsspezifisch umprogrammiert werden. Signalname Uv, 24 V DC Versorgungsspannung Impulsausgang Uv, GND Versorgungsspannung Kommunikation Analogausgang www.gemu-group.com 15 / 33 GEMÜ 3040...
  • Seite 16: Inbetriebnahme

    Menüebenen zurückzuschalten, drückt man die Taste „Esc“. tungen, Beschädigungen oder zum Defekt kommen! Sobald ein Parameter über das Displaymenü geändert werden ▶ Das Messgerät GEMÜ 3040 darf nur innerhalb der auf soll, muss ein Passwort eingegeben werden. Dadurch wird si- dem Typenschild und in der Bedienungsanleitung/Daten- chergestellt, dass nur befugte Mitarbeiter Änderungen an den...
  • Seite 17: Aufbau Des Menüsystems

    Hysterese Grenzwert Untergrenze Obergrenze ml/s + L Allg. Einstellungen Startbildschirm Pulswertigkeit L/h + L L/min + m Betriebsmengenzähler Tagesmengenzähler Gal/min + Gal L/min + L Einheiten Anzeige Anzeigefilter 0° 270° 180° 90° Anzeige drehen Alarmblinken www.gemu-group.com 17 / 33 GEMÜ 3040...
  • Seite 18 Untergrenze Obergrenze Lehrrohr PNP Schliesser NPN Öffner Transistorlogik NPN Schliesser PNP Öffner Leerrohr Pulsausgang Digitalausgang 2 Funktion Dosierung Negativ Fluss Untergrenze Obergrenze PNP Schliesser NPN Öffner Transistorlogik NPN Schliesser PNP Öffner = nicht aktiv GEMÜ 3040 18 / 33 www.gemu-group.com...
  • Seite 19 Schleichmenge aus Nullabgleich SW-Ver DE-Ver Fab.Nr.: Diagnose HW-Ver Versionen Fluss Eingabe Testfluss Stop Start Werte Eamp Rohf Temp Kontrol PCK1 PCK2 PCK3 PCK4 PCK5 PCK6 Status Flag0 Flag1 Flag2 PuMo Pumpenmode = nicht aktiv www.gemu-group.com 19 / 33 GEMÜ 3040...
  • Seite 20: Messgerätefunktionen Und Werkseinstellungen

    18,0 l/min bei DN40 Bedienbeispiel siehe Anhang. – 36,0 l/min bei DN50 Geringe Nullpunktänderungen z.B. durch Temperaturschwan- kungen, werden durch das Produkt automatisch nachgeführt. Es ist ebenfalls möglich, den Nullabgleich über den program- mierbaren Digitaleingang durchzuführen. GEMÜ 3040 20 / 33 www.gemu-group.com...
  • Seite 21: Allgemeine Einstellungen

    Wasserwert zurückgeschrieben. 11.2.4.3 Untergrenze Hier wird der untere Grenzwert für den Digitalausgang einge- stellt. Einstellbereich: 0 bis 8000 ml/s in Schritten von 0,01 ml/s. 0 bis 900 l/min in Schritten von 0,01 l/min. Werkseinstellung: 0 www.gemu-group.com 21 / 33 GEMÜ 3040...
  • Seite 22: Tagesmengenzähler

    Die Einheit ist auf m³ fixiert. Dieser Zähler ist Unidirektional fängt er wieder bei Null an hoch zu zählen. Der Betriebsmen- und kann deswegen vom Tagesmengenzähler abweichen. genzähler läuft aber ohne Reset weiter. Der Betriebsmengenzähler kann nicht auf Null gesetzt wer- den! GEMÜ 3040 22 / 33 www.gemu-group.com...
  • Seite 23 4-20 mA zur Verfügung. Er kann über das Displaymenü Wert [%] konfiguriert werden. Abb. 14: Kennlinie 0 bis 20mA Wert Strom [mA] GEMÜ 3040 kleiner 0 % 0 % (Bereich min) zwischen 0 % und Linear interpolation von 0 bis 20 mA 100 %...
  • Seite 24: Ausgabewert

    Abb. 16: Funktion Filterstärke des Analogausganges Einstellbereich: 0 bis 8000 ml/s (bzw. °C bzw. m/s) + 0 bis 900 l/min in Schritten von 0,01 Filter 100 % Werkseinstellung: 0 ml/s 16 ms schwach 0,3 s mittel stark 30 s GEMÜ 3040 24 / 33 www.gemu-group.com...
  • Seite 25 PNP Schließer 24 V Hochohmig Impulsausgang Leeres Stehendes Fließendes Messrohr Medium Medium NPN Öffner Hochohmig NPN Schließer 0 V Hochohmig PNP Öffner Hochohmig Hochohmig 24 V Impulse PNP Schließer Hochohmig Hochohmig 24 V Impulse www.gemu-group.com 25 / 33 GEMÜ 3040...
  • Seite 26: Werkseinstellungen Übersicht

    Dieser Modus kann per Menü ein- und ausgeschaltet werden. Abb. 18: Anschluss von digitalem Ausgang an Relais Bei pulsierender Förderung stellt das Messgerät den Anzeige- Beispiel 2: GEMÜ 3040 über PNP, externer Zähler z.B. SPS und Analogfilter auf stark. Wenn die pulsierende Förderung aufhört, verhält sich das Ge- rät wieder wie eingestellt.
  • Seite 27: Allgemeine Hinweise

    Reparaturen, Gefahrenstoffe ner Zeitspanne von 30 Minuten bei eingeschalteter Hilfsener- Folgende Maßnahmen müssen ergriffen werden, bevor Sie gie, erreicht das Messgerät die maximale Genauigkeit. das Durchflussmessgerät GEMÜ 3040 zur Reparatur einsen- Das Produkt ist betriebsbereit. den: WARNUNG ▶ Entfernen Sie alle anhaftenden Mediumsreste. Das Mess- rohr ist vollständig auszuspülen.
  • Seite 28: Fehlertexte

    Messbereich überschritten ist. Das kann sichtbar beim Aufstarten oder bei Luftblasen auftreten. Die Meldung bleibt 30 sek sichtbar, auch, wenn der Fluss wieder im zulässigen Bereich ist. Die Messung funktioniert dann jedoch sofort wieder. GEMÜ 3040 28 / 33 www.gemu-group.com...
  • Seite 29: Inspektion / Wartung

    2. Rücksendeerklärung bei GEMÜ anfordern. Medien 3. Rücksendeerklärung vollständig ausfüllen. Allg. Einstellungen 4. Das Produkt mit ausgefüllter Rücksendeerklärung an GEMÜ schicken. Anzeige Analogausgang QA Allg. Einstellungen Tagesmenge Reset Allg. Einstellungen Tagesmenge Reset Start? Allg. Einstellungen Tagesmenge Reset www.gemu-group.com 29 / 33 GEMÜ 3040...
  • Seite 30 90° Allg. Einstellungen Anzeige Anzeige Anzeige drehen Analogausgang QA 90° Sprache Durchgeführt Dosierung Um die Anzeige wieder in den Auslieferzustand zu versetzen, Medien ist bei Anzeige drehen 0 ° zu wählen. Allg. Einstellungen Anzeige GEMÜ 3040 30 / 33 www.gemu-group.com...
  • Seite 31: Konformitätserklärung Nach 2014/30/Eu (Emv-Richtlinie)

    Wir, die Firma GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach erklären, dass das unten aufgeführte Produkt die Sicherheitsanforderungen der EMV-Richtlinie 2014/30/EU erfüllt. Benennung des Produktes: GEMÜ 3040 Angewandte Normen: – EN 61326-1:2013 – EN 61326-2-3:2013 2020-06-25 ppa.
  • Seite 32: Herstellererklärung

    Nennweiten: DN 10 bis 15: PN 16 DN 20 bis 50: PN 10 Benennung der Typbezeichnung: Ultraschall Durchflussmessgerät GEMÜ 3040 Einstufung der Armaturen: Nach Artikel 4, Absatz 1, c); ii) gute Ingenieurpraxis Zusätzliche Angaben: Die Produkte werden entwickelt und produziert nach GEMÜ eigenen Verfahrensanweisungen und Qualitätsstandards, welche die Forderungen der ISO 9001 erfüllen.
  • Seite 33 Änderungen vorbehalten GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG *88706726* Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach 10.2020 | 88706726 Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com...
