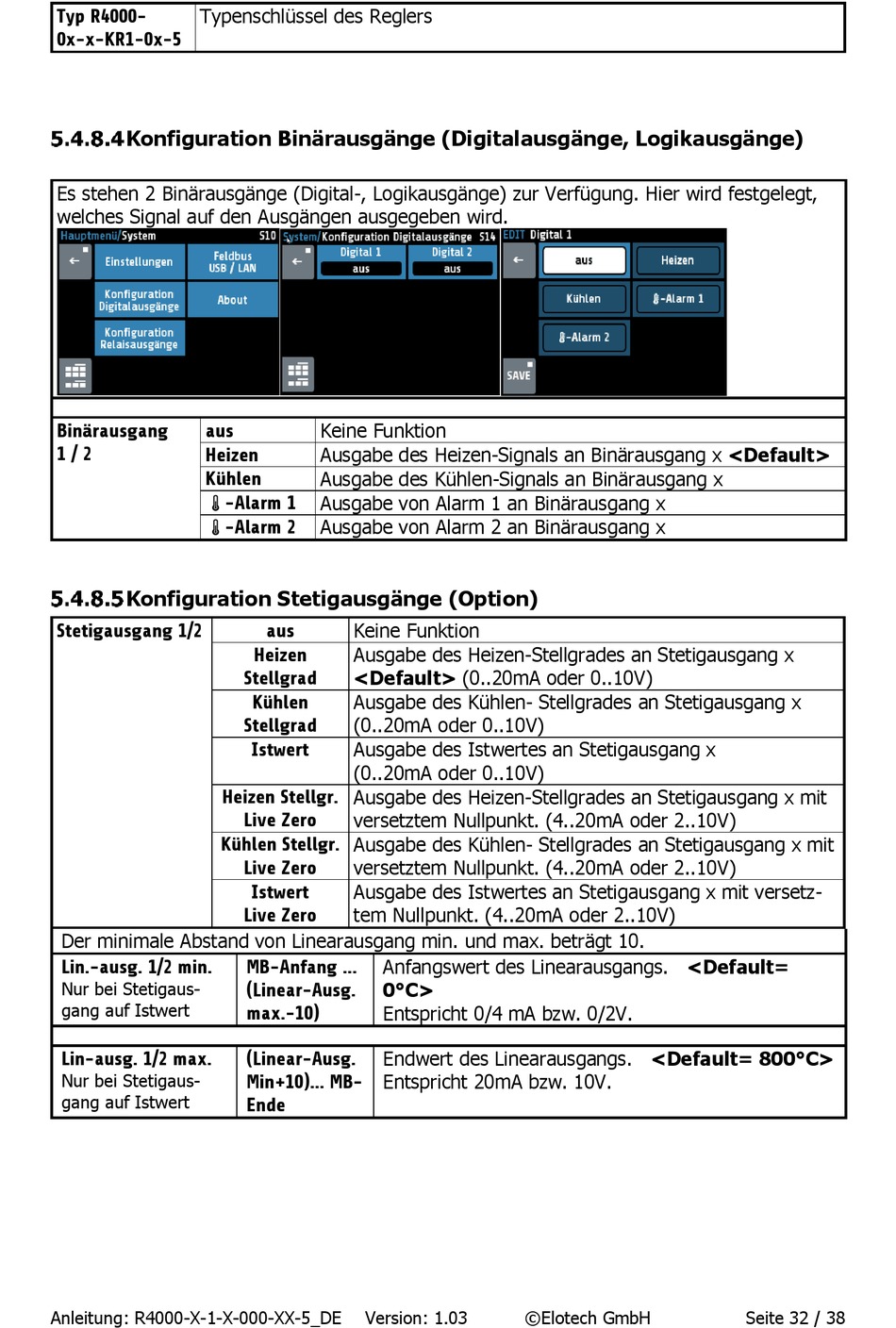

Typenschlüssel des Reglers
Typ R4000-
0x-x-KR1-0x-5
Konfiguration Binärausgänge (Digitalausgänge, Logikausgänge)
Es stehen 2 Binärausgänge (Digital-, Logikausgänge) zur Verfügung. Hier wird festgelegt,
welches Signal auf den Ausgängen ausgegeben wird.
Binärausgang aus
1 / 2
Heizen
Kühlen
-Alarm 1
-Alarm 2
Konfiguration Stetigausgänge (Option)
Stetigausgang 1/2
Der minimale Abstand von Linearausgang min. und max. beträgt 10.
Lin.-ausg. 1/2 min.
Nur bei Stetigaus-
gang auf Istwert
Lin-ausg. 1/2 max.
Nur bei Stetigaus-
gang auf Istwert
Anleitung: R4000-X-1-X-000-XX-5_DE
Keine Funktion
Ausgabe des Heizen-Signals an Binärausgang x <Default>
Ausgabe des Kühlen-Signals an Binärausgang x
Ausgabe von Alarm 1 an Binärausgang x
Ausgabe von Alarm 2 an Binärausgang x
Keine Funktion
aus
Ausgabe des Heizen-Stellgrades an Stetigausgang x
Heizen
<Default> (0..20mA oder 0..10V)
Stellgrad
Ausgabe des Kühlen- Stellgrades an Stetigausgang x
Kühlen
(0..20mA oder 0..10V)
Stellgrad
Ausgabe des Istwertes an Stetigausgang x
Istwert
(0..20mA oder 0..10V)
Ausgabe des Heizen-Stellgrades an Stetigausgang x mit
Heizen Stellgr.
versetztem Nullpunkt. (4..20mA oder 2..10V)
Live Zero
Ausgabe des Kühlen- Stellgrades an Stetigausgang x mit
Kühlen Stellgr.
versetztem Nullpunkt. (4..20mA oder 2..10V)
Live Zero
Ausgabe des Istwertes an Stetigausgang x mit versetz-
Istwert
tem Nullpunkt. (4..20mA oder 2..10V)
Live Zero
Anfangswert des Linearausgangs. <Default=
MB-Anfang ...
0°C>
(Linear-Ausg.
Entspricht 0/4 mA bzw. 0/2V.
max.-10)
Endwert des Linearausgangs. <Default= 800°C>
(Linear-Ausg.
Entspricht 20mA bzw. 10V.
Min+10)... MB-
Ende
