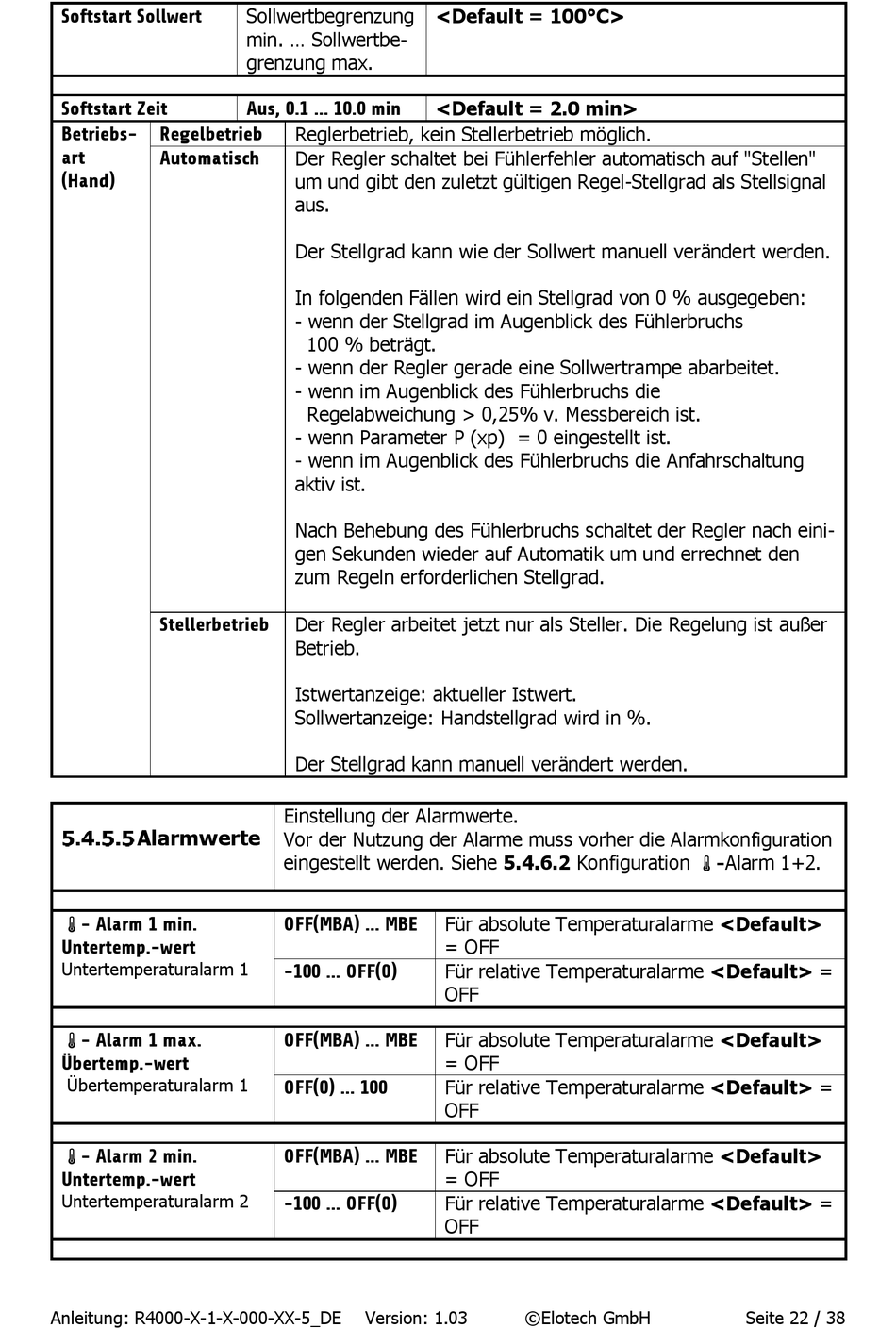

Elotech R4000 Beschreibung Und Bedienungsanleitung Seite 22

Softstart Sollwert
Softstart Zeit
Betriebs- Regelbetrieb
art
Automatisch
(Hand)
Stellerbetrieb
Alarmwerte
- Alarm 1 min.
Untertemp.-wert
Untertemperaturalarm 1
- Alarm 1 max.
Übertemp.-wert
Übertemperaturalarm 1
- Alarm 2 min.
Untertemp.-wert
Untertemperaturalarm 2
Anleitung: R4000-X-1-X-000-XX-5_DE
Sollwertbegrenzung
min. ... Sollwertbe-
grenzung max.
Aus, 0.1 ... 10.0 min
Reglerbetrieb, kein Stellerbetrieb möglich.
Der Regler schaltet bei Fühlerfehler automatisch auf "Stellen"
um und gibt den zuletzt gültigen Regel-Stellgrad als Stellsignal
aus.
Der Stellgrad kann wie der Sollwert manuell verändert werden.
In folgenden Fällen wird ein Stellgrad von 0 % ausgegeben:
- wenn der Stellgrad im Augenblick des Fühlerbruchs
100 % beträgt.
- wenn der Regler gerade eine Sollwertrampe abarbeitet.
- wenn im Augenblick des Fühlerbruchs die
Regelabweichung > 0,25% v. Messbereich ist.
- wenn Parameter P (xp) = 0 eingestellt ist.
- wenn im Augenblick des Fühlerbruchs die Anfahrschaltung
aktiv ist.
Nach Behebung des Fühlerbruchs schaltet der Regler nach eini-
gen Sekunden wieder auf Automatik um und errechnet den
zum Regeln erforderlichen Stellgrad.
Der Regler arbeitet jetzt nur als Steller. Die Regelung ist außer
Betrieb.
Istwertanzeige: aktueller Istwert.
Sollwertanzeige: Handstellgrad wird in %.
Der Stellgrad kann manuell verändert werden.
Einstellung der Alarmwerte.
Vor der Nutzung der Alarme muss vorher die Alarmkonfiguration
eingestellt werden. Siehe 5.4.6.2 Konfiguration -Alarm 1+2.
OFF(MBA) ... MBE
-100 ... OFF(0)
OFF(MBA) ... MBE
OFF(0) ... 100
OFF(MBA) ... MBE
-100 ... OFF(0)
Version: 1.03
<Default = 100°C>
<Default = 2.0 min>
Für absolute Temperaturalarme <Default>
= OFF
Für relative Temperaturalarme <Default> =
OFF
Für absolute Temperaturalarme <Default>
= OFF
Für relative Temperaturalarme <Default> =
OFF
Für absolute Temperaturalarme <Default>
= OFF
Für relative Temperaturalarme <Default> =
OFF
