13.6 Konfiguration Digitalausgänge

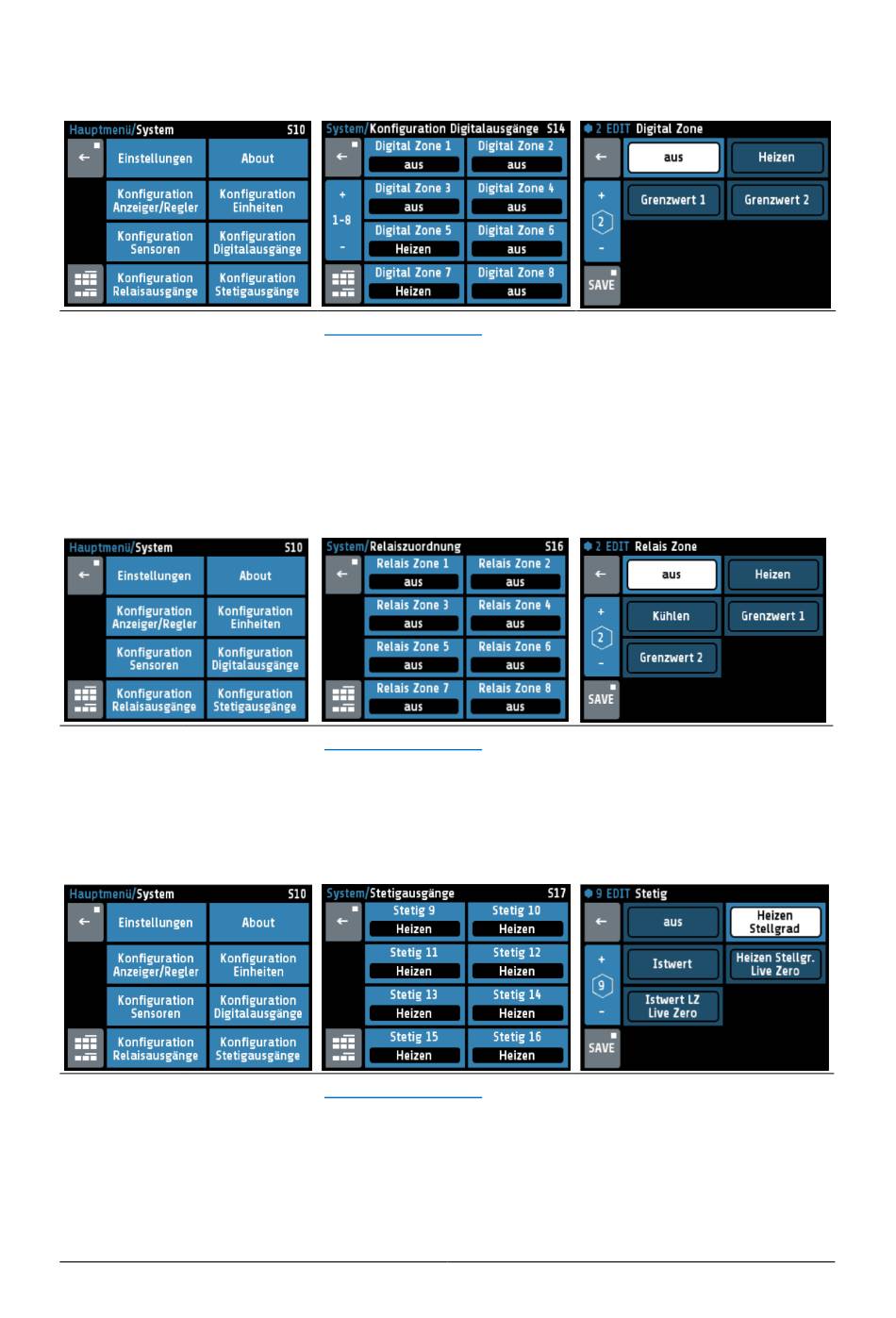

Für jede Zone steht ein Digitalausgang (Logikausgang) zur Verfügung. Hier wird festgelegt,
welches Signal auf dem Ausgang ausgegeben wird. Nicht mögliche Konfigurationen werden
nicht angezeigt wie hier „Kühlen".
Beschreibung
Digital 1 ... x
13.7 Konfiguration Relaisausgänge
Für jede Zone steht ein Relaisausgang zur Verfügung, hier wird festgelegt, welches Signal
auf dem Relais ausgegeben wird.
Bei der Verwendung als Stellausgang ist zu beachten, dass die Schaltzykluszeit möglichst
lang eingestellt wird, um den Kontaktverschleiß des Relais zu minimieren. Nicht mögliche
Konfigurationen sind ausgeblendet. Im Beispiel ist Heizen und Kühlen auswählbar, da die
Zone als „Heizen-Kühlen" Zone konfiguriert wurde. (3-Punkt Heizen Kühlen)
Beschreibung
Relais 1 ... x
13.8 Konfiguration Stetigausgänge (Option)
Für jede Zone steht ein Stetigausgang zur Verfügung. Hier wird festgelegt, welches Signal
auf dem Ausgang ausgegeben wird. Nicht mögliche Konfigurationen werden ausgeblendet
wie hier „Kühlen Stellgrad" und „Kühlen Stellgr. Live Zero".
Beschreibung
Stetig 1 ... x
