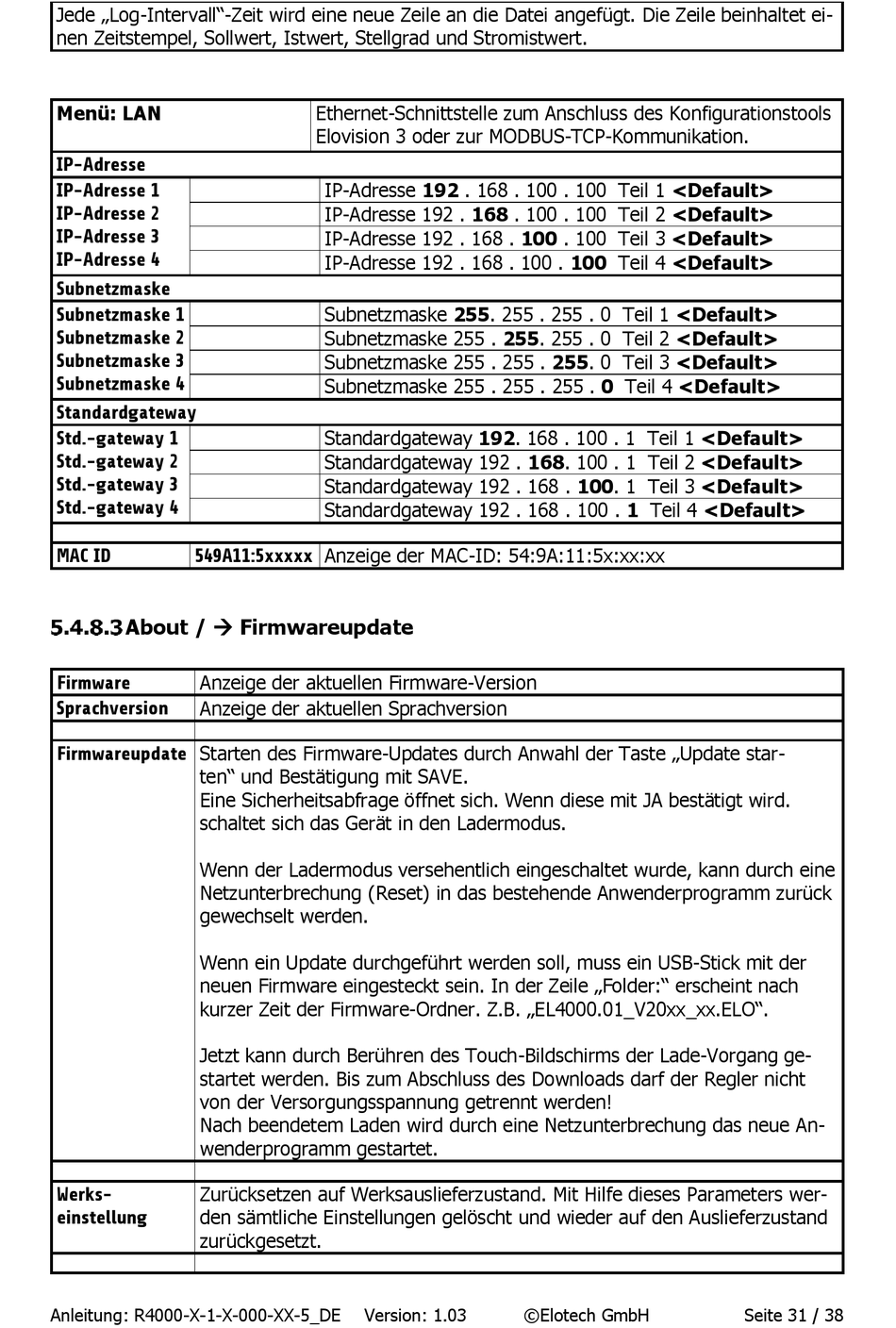

Elotech R4000 Beschreibung Und Bedienungsanleitung Seite 31

Jede „Log-Intervall"-Zeit wird eine neue Zeile an die Datei angefügt. Die Zeile beinhaltet ei-
nen Zeitstempel, Sollwert, Istwert, Stellgrad und Stromistwert.
Menü: LAN
IP-Adresse
IP-Adresse 1
IP-Adresse 2
IP-Adresse 3
IP-Adresse 4
Subnetzmaske
Subnetzmaske 1
Subnetzmaske 2
Subnetzmaske 3
Subnetzmaske 4
Standardgateway
Std.-gateway 1
Std.-gateway 2
Std.-gateway 3
Std.-gateway 4
549A11:5xxxxx Anzeige der MAC-ID: 54:9A:11:5x:xx:xx
MAC ID
About /  Firmwareupdate
Anzeige der aktuellen Firmware-Version
Firmware
Anzeige der aktuellen Sprachversion
Sprachversion
Firmwareupdate Starten des Firmware-Updates durch Anwahl der Taste „Update star-
ten" und Bestätigung mit SAVE.
Eine Sicherheitsabfrage öffnet sich. Wenn diese mit JA bestätigt wird.
schaltet sich das Gerät in den Ladermodus.
Wenn der Ladermodus versehentlich eingeschaltet wurde, kann durch eine
Netzunterbrechung (Reset) in das bestehende Anwenderprogramm zurück
gewechselt werden.
Wenn ein Update durchgeführt werden soll, muss ein USB-Stick mit der
neuen Firmware eingesteckt sein. In der Zeile „Folder:" erscheint nach
kurzer Zeit der Firmware-Ordner. Z.B. „EL4000.01_V20xx_xx.ELO".
Jetzt kann durch Berühren des Touch-Bildschirms der Lade-Vorgang ge-
startet werden. Bis zum Abschluss des Downloads darf der Regler nicht
von der Versorgungsspannung getrennt werden!
Nach beendetem Laden wird durch eine Netzunterbrechung das neue An-
wenderprogramm gestartet.
Zurücksetzen auf Werksauslieferzustand. Mit Hilfe dieses Parameters wer-
Werks-
den sämtliche Einstellungen gelöscht und wieder auf den Auslieferzustand
einstellung
zurückgesetzt.
Anleitung: R4000-X-1-X-000-XX-5_DE
Ethernet-Schnittstelle zum Anschluss des Konfigurationstools
Elovision 3 oder zur MODBUS-TCP-Kommunikation.
IP-Adresse 192 . 168 . 100 . 100 Teil 1 <Default>
IP-Adresse 192 . 168 . 100 . 100 Teil 2 <Default>
IP-Adresse 192 . 168 . 100 . 100 Teil 3 <Default>
IP-Adresse 192 . 168 . 100 . 100 Teil 4 <Default>
Subnetzmaske 255. 255 . 255 . 0 Teil 1 <Default>
Subnetzmaske 255 . 255. 255 . 0 Teil 2 <Default>
Subnetzmaske 255 . 255 . 255. 0 Teil 3 <Default>
Subnetzmaske 255 . 255 . 255 . 0 Teil 4 <Default>
Standardgateway 192. 168 . 100 . 1 Teil 1 <Default>
Standardgateway 192 . 168. 100 . 1 Teil 2 <Default>
Standardgateway 192 . 168 . 100. 1 Teil 3 <Default>
Standardgateway 192 . 168 . 100 . 1 Teil 4 <Default>
Version: 1.03 ©Elotech GmbH Seite 31 / 38
