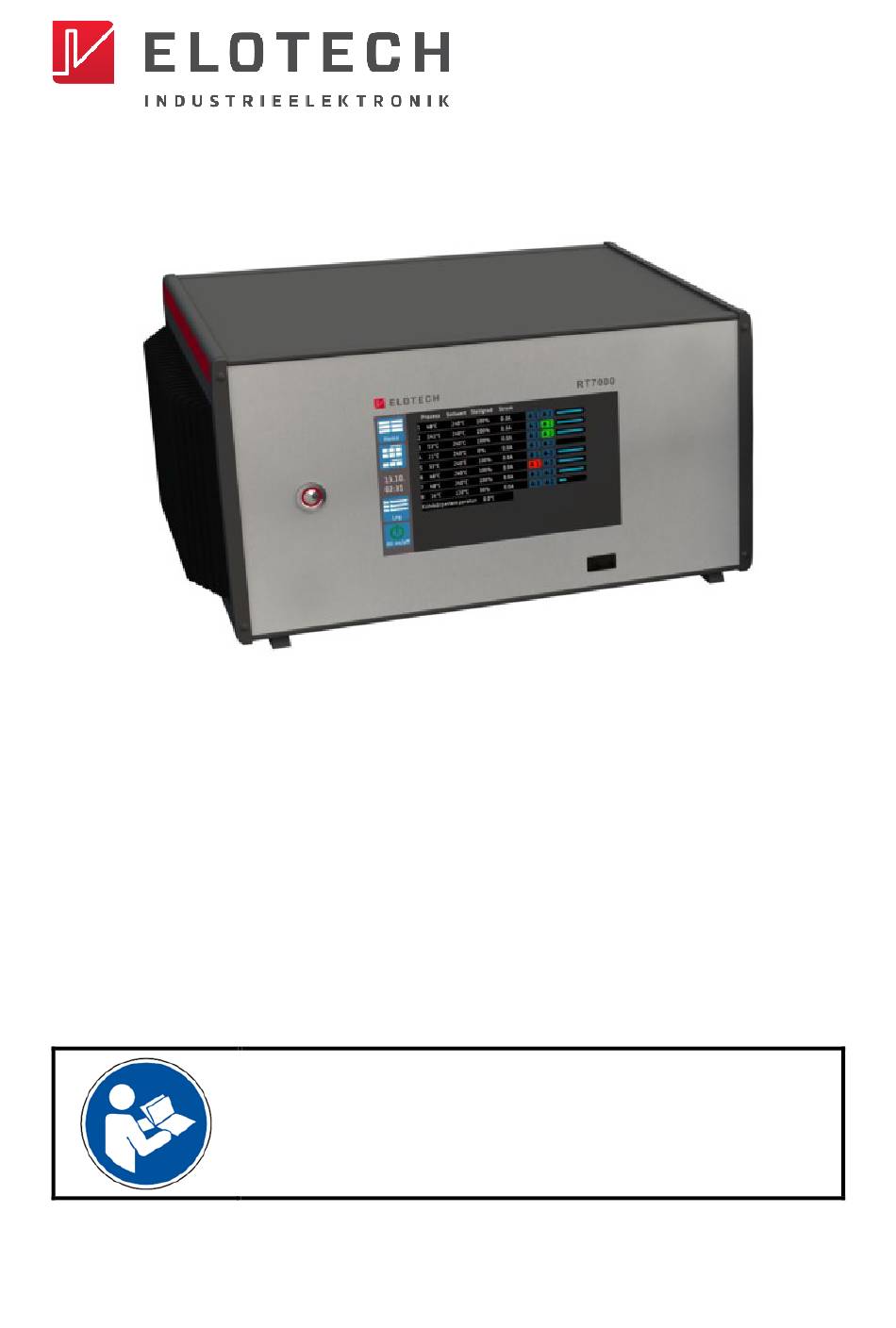

- Seite 1 RT7000 Heißkanalsteuerung Temperaturregler mit Leistungsausgängen für 8 und 16 Regel-Zonen Installations- und Bedienungsanleitung Wichtig! Vor Gebrauch sorgfältig lesen! Aufbewahren für späteres Nachschlagen! RT7000-0-XX-X-0000-X_DE_V1.01 Version: 1.01 ©Elotech GmbH...
-
Seite 2: Inhaltsverzeichnis
Einleitung ......................4 Sicherheit ......................4 Bestimmungsgemäßer Gebrauch ................. 5 Entsorgung ....................... 5 Weitere Hinweise ....................5 Geräteidentifikation .................... 7 Kurzbeschreibung des RT7000 ................7 Typenschild ....................... 8 2.2.1 Typenschlüssel ....................8 Montage ......................9 Hinweise zur Inbetriebnahme ................9 Bauraum des 8 bis 16 Zonen-Geräts .............. - Seite 3 Eingänge ......................69 17.2 Ausgänge ......................70 17.3 Schnittstellen....................70 17.4 Elektrische Daten ..................... 71 17.5 Umwelteinflüsse ....................71 17.6 Anzeige und Bedienung ..................71 17.7 Gehäuse ......................71 Index .......................... III Impressum ........................IV RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite II Inhaltsverzeichnis...
-
Seite 4: Einleitung
Hinweisende Zeichen HINWEIS! Dieses Zeichen weist auf eine wichtige Information über das Produkt oder dessen Handhabung oder Zusatznutzen hin. VERWEIS! Dieses Zeichen weist auf weitere Informationen in anderen Abschnitten, Kapiteln oder anderen Anleitungen hin. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 4 Einleitung... -
Seite 5: Bestimmungsgemäßer Gebrauch
Hierbei sind die landesspezifischen Gesetze und Vorschriften zur Abfallbehandlung und Entsorgung zu beachten. 1.4 Weitere Hinweise HINWEIS! In der PDF-Version dieser Anleitung gelangen Sie durch Klicken auf ein Bild oder einen dokumenteninternen Verweis direkt zu weiterführenden Informationen. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 5 Einleitung... - Seite 6 Das Kürzel steht für ereichs nde. Das RT7000 ist in der Lage verschiedene Typen von Thermoelementen (TC) zu verwenden, weshalb die Parametrierung eines Temperaturwertes von dem applizierten Fühlertypen abhängig ist. für TC Typ J (Fe-CuNi) & Typ K (NiCr-Ni): 1800 °C...
-
Seite 7: Geräteidentifikation
2 Geräteidentifikation 2.1 Kurzbeschreibung des RT7000 Das Gerät RT7000 definiert die höchste Ausbaustufe der RT-Familie. Angefangen von acht bis hin zu 32 Zonen kann diese Produktfamilie eine große Bandbreite regelungstechnischer Prozesse abdecken. Durch den herausragenden und einzigartigen ELOTECH Regel- Algorithmus wird eine besonders schnelle Regelung bei minimalem Überschwingen erreicht,... -
Seite 8: Typenschild
2.2 Typenschild Das Typenschild ist auf die Geräterückseite aufgeklebt und beinhaltet wichtige Informationen. Unter anderem sind dies: 2.2.1 Typenschlüssel RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 8 Geräteidentifikation... -
Seite 9: Montage
Diese Beschreibung wurde mit größtmöglicher Sorgfalt erstellt. Die angegeben Informationen gelten jedoch nicht als Zusicherung von Produkteigenschaften. Der Hersteller übernimmt keine Haftung für Fehler. Der Hersteller behält sich Änderungen, die dem technischen Fortschritt dienen, jederzeit vor. Alle Rechte vorbehalten. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 9 Montage... -
Seite 10: Bauraum Des 8 Bis 16 Zonen-Geräts
3.2 Bauraum des 8 bis 16 Zonen-Geräts Durch die beiden frontseitig montierten Aufstellfüße lässt sich die Gerätehöhe und der Sichtwinkel des Displays verändern. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 10 Montage... -
Seite 11: Austausch Von Sicherungen
Das Gerät durch Ausschalten und Ziehen des Netzsteckers spannungsfrei machen. Öffnen Sie die Deckplatte des Gehäuses, indem Sie einen flachen Schrauben- dreher in eine der Nuten schieben. Hebeln Sie die Deckplatte vorsichtig auf und nehmen Sie diese ab. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 11 Montage... - Seite 12 Deckplatte verbunden ist. Das Gerät darf erst nach voll- ständigem Zusammenbau wieder in Betrieb genommen werden. WARNUNG! Im Inneren des Gehäuses befinden sich Teile durch eine elektro- statische Entladung zerstört werden können. Es ist auf die entspre- chenden Warnschilder zu achten! RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 12 Montage...
-
Seite 13: Elektrische Anschlüsse
4 Elektrische Anschlüsse Die nachfolgende Abbildung zeigt die Rückseite des RT7000-Geräts. Hier wurde die 16-Zonen- ausführung abgebildet. Die Stecker sind gemäß der Abbildung festgelegt worden: HINWEIS! In der 8-Zonenausführung des RT7000-Geräts entfallen die beiden Stecker ( Heater 9-16 & Sensor 9-16 ) auf der linken Rückseite. -
Seite 14: Anschlussbild: Heizausgänge Und Sensoreingänge
Zone 3 <3(+) 11(-)> Zone 7 <7(+) 15(-)> Zone 11 <3(+) 11(-)> Zone 15 <7(+) 15(-)> Zone 4 <4(+) 12(-)> Zone 8 <8(+) 16(-)> Zone 12 <4(+) 12(-)> Zone 16 <8(+) 16(-)> Stiftleiste (links) Stiftleiste (rechts) RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 14 Elektrische Anschlüsse... -
Seite 15: Anschlussbild: Steuerein- & Ausgänge
4.3 Anschlussbild: Steuerein- & ausgänge RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 15 Elektrische Anschlüsse... -
Seite 16: Erste Schritte (Quickstart)
Nutzung sind alle Zonen beim Start ausgeschaltet. Über die Navigationsleiste (s. Kapitel 6.1) links gelangen Sie in das Hauptmenü (s. Kapitel 6.5). Tippen Sie in der Menü-Übersicht auf die Taste System (siehe Kapitel 14). RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 16 Erste Schritte (Quickstart) -
Seite 17: Starten Der Regelung
Menü zur Parametrierung der einzelnen Zonen. Hier können u.a. die Regelparameter (PID, …) individuell ein- gestellt werden. Hier können alle individuell für die jeweilige Zone geltenden Parameter angepasst werden. Weitere Informationen siehe Kapitel Zonenparameter. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 17 Erste Schritte (Quickstart) - Seite 18 -Tool werden viele Zonen schnell und zuverlässig parametriert. Weiterführende Informationen finden Sie im Kapitel Multisave. VERWEIS! Ein kompletter Parametersatz kann auch als Werkzeugrezept geladen oder auf ein USB-Speichermedium gesichert werden. Weitere Informationen finden Sie im Kapitel Werkzeugmenü. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 18 Erste Schritte (Quickstart)
-
Seite 19: Einstellung Des Regelsollwerts
Durch Halten der Save-Taste (>1 Sek.) öffnet sich das Auswahlfenster zum Übertragen des veränderten Parameterwerts auf mehrere Zonen (siehe Kapitel Multisave). Schließt das Fenster, ohne zu speichern. Wurde bereits ein Wert eingegeben, so erscheint eine Pop-Up- Nachricht, die eine Bestätigung erfordert. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 19 Erste Schritte (Quickstart) -
Seite 20: Multisave
Wählt alle Zonen derselben Gruppe, wie die aktive Zone. Ist die aktuelle Zone keiner Gruppe zugeordnet, so hat dieser Button keine Funktion. Der eingegebene Parameterwert wird auf alle Zonen übertragen. Speichert den Parameter in den ausgewählten Zonen. Schließt das Fenster, ohne zu speichern. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 20 Erste Schritte (Quickstart) -
Seite 21: Grundlegende Darstellung Und Bedienung
Sprung in das Hauptmenü (siehe Kapitel 6.5). Start des globalen Boosts (siehe Kapitel und 15.4). Start des globalen Standbys (siehe Kapitel und 15.4). Alle Zonen ein-/ ausschalten. Anzeige von Datum und Uhrzeit. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 21 Grundlegende Darstellung und Bedienung... -
Seite 22: Statusleiste
Eine Anpassung des Freigabefensters ist in den Menüs Monitoring Globale Prozessfunktionen möglich (siehe Kapitel und 9). VERWEIS! Anpassungen von Grenzwerten und die Signalisierung weiterer Fehler (u. a. Systemfehlern) lassen sich über das Monitoring vornehmen (siehe Kapitel 8). RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 22 Grundlegende Darstellung und Bedienung... -
Seite 23: Ansichtsdarstellung Der Grundmenüs
Hauptmenü Logbuch (Überwachung) Monitoring Globale Prozessfunktionen System Die Anzeige der einzelnen Parameter erfolgt weitestgehend im Klartext und kann auf verschie- dene Sprachen eingestellt werden. Nachfolgend werden die einzelnen Menüs genauer erklärt. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 23 Grundlegende Darstellung und Bedienung... -
Seite 24: Grundbild (Home)
Parametrierungen (siehe Kapitel Zonenparameter). Durch das Halten einer Zonenkachel für >1 Sek. wird die Gruppen- zugehörigkeit der Zonen sichtbar. Dabei werden alle Zonenkacheln einer Gruppe weiß umrandet (siehe Kapitel 9.1). RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 24 Grundlegende Darstellung und Bedienung... -
Seite 25: Hauptmenü
Regelung. Ist die Zeitschaltautomatik aktiv, ist das Uhrensymbol grün darge- stellt. Login / Logout Schaltfläche zum An- oder Abmelden von Benutzern Sprung zum Menü System Konfiguration der Schnittstellen und Einstellung der Sprache, Uhrzeit und Benutzerverwaltung. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 25 Grundlegende Darstellung und Bedienung... - Seite 26 HINWEIS! In der PDF-Version dieser Anleitung gelangen Sie durch Klicken auf ein Feld innerhalb der Tabelle zu weiterführenden Informationen. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 26 Grundlegende Darstellung und Bedienung...
-
Seite 27: Zonenparameter
Zone nicht an der globalen All On/Off Funktion teil. Einstellbereich: Konfiguration der Boost- und Standby-Funktion (siehe Kapitel 7.1). Konfiguration der Temperatur- und Stromgrenzwerte (siehe Kapitel 7.2). Konfiguration der Softstart-Funktion (siehe Kapitel 7.3). (*): Werkseinstellung RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 27 Zonenparameter... -
Seite 28: Boost / Standby
. Der Boostwert wird zum Sollwert Boostwerts addiert und bildet die Boosttemperatur. Einstellbereich: 1…20 …200 K Konfiguration der (Haltezeit der Boosttemperatur). Boostdauer Einstellbereich: 1…120 …1500 s Konfiguration des Standby-Sollwerts Einstellbereich: 1…70 …MBE °C (*): Werkseinstellung RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 28 Zonenparameter... - Seite 29 RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 29 Zonenparameter...
-
Seite 30: Grenzwerte Temperatur Und Strom
Wie Temperatur-Grenzwert 1 max. max. relativ … 200 °C Stromwert min. Mindeststromstärke 99.9 A Stromwert max. Höchststromstärke 99.9 A (*): Werkseinstellung VERWEIS! Weiterführende Informationen über die finden Grenzwertüberwachung Sie im Kapitel 8.3 Signalkonfiguration Temperatur-Grenzwerte. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 30 Zonenparameter... -
Seite 31: Softstart (Anfahrschaltung)
Einstellbereich: Konfiguration des Softstart-Sollwerts Einstellbereich: 0…120 …MBE °C Konfiguration des Softstart-Stellgrads Einstellbereich: 10...30 …100 % Konfiguration der Softstart-Zeit (Haltezeit). Nach Ablauf der Haltezeit ist der Softstart beendet. Einstellbereich: 0.1…2.0 …10.0 min (*): Werkseinstellung RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 31 Zonenparameter... -
Seite 32: Regelparameter
). Die Stellgradbegrenzung wirkt nicht 100% während der Selbstoptimierungsphase. Einstellbereich: 0…100 Nur einstellbar, wenn P(xp)=OFF Aktivierung des Zweipunkt-Regelbetrieb. Dieser reagiert, wenn der Istwert den Sollwert beidseitig um den Mittelwert der Schaltdifferenz überschreitet. Einstellbereich: …80,0 °C (*): Werkseinstellung RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 32 Zonenparameter... -
Seite 33: Zonenparameter - Weitere Parameter
Einstellbereich: 0.1...99.9 K min ⁄ Eingabe der gewünschten Abkühlrate. Einstellbereich: 99.9 K min ⁄ Auswahlfeld zur Begrenzung der minimalen Sollwert-Eingabe. Einstellbereich: ...MBE °C Auswahlfeld zur Begrenzung der maximalen Sollwert-Eingabe. Einstellbereich: 0...MBE °C (*): Werkseinstellung RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 33 Zonenparameter... -
Seite 34: Messfühler-Einstellungen
Erklärungen zu den einzelnen Feldern: Auswahl des Mess-Fühlertypen (Messbereiche siehe 17 Technische Daten). Einstellbereich: TC Fe-CuNi (Typ J , Typ L), TC Ni-CrNi (Typ K) Dieser Parameter dient der Korrektur des Eingangssignals. Einstellbereich: -999…0 …1000 °C (*): Werkseinstellung RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 34 Zonenparameter... -
Seite 35: Monitoring
Die Ausgaberelais für die Monitoringsignale 1 und 2 sind in der Standardausstattung nicht verfügbar, können aber nachgerüstet werden. Davon unabhängig ist das mit dem ver- Freigabefenster knüpfte Ausgaberelais auch in der Standardausstattung verfügbar. Dieser Parameter definiert die zonenübergreifende Bedingung für den Start des Produktionsbetriebs. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 35 Monitoring... -
Seite 36: Maximale Kühlkörpertemperatur
Die Farbe der Darstellung ist im Monitoring-Menü, unter Signalkonfiguration Temp.-Grenzwert 1 zwischen grün, orange und rot wählbar. Andere Ereignisse haben vorgegebene Farben. Sollten mehrere Ereignisse gleichzeitig auftreten, gilt die Priorität: rot, orange, grün. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 36 Monitoring... - Seite 37 Temperatur ihren Grenzwert überschritten hat. Keine Meldung bei Stromgrenzwertüber- oder -unterschreitungen. Das Monitoringsignal wird bei Stromgrenzwert- erzeugt über- oder -unterschreitungen gesetzt (Farbe: Signal rot). ): Werkseinstellung für Konfiguration Monitoringsignal 1 ): Werkseinstellung für Konfiguration Monitoringsignal 2 RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 37 Monitoring...
-
Seite 38: Signalkonfiguration Temperatur-Grenzwerte
Zonenmenü durch Drücken auf die Taste links quit- tieren. Die Taste ist unsichtbar, wenn: - Eine gespeicherte Grenzwertverletzung, die aktuell nicht mehr vorliegt, quittiert wurde. - Keine Grenzwertverletzung detektiert und gespeichert wurde. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 38 Monitoring... - Seite 39 Überwachung von Grenz- wertunterschreitungen. Das Signal wird gesetzt, wenn der Istwert kleiner ist als: 1. Relative Grenzwerte • die Differenz von Soll- wert und Grenzwert min. 2. Absolute Grenzwerte • der absolute Grenzwert min. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 39 Monitoring...
- Seite 40 Summe von Grenzwert max. Sollwert oder kleiner als die Differenz von Sollwert und Grenzwert min. 2. Absolute Grenzwerte • der Istwert größer ist als der absolute oder Grenzwert max. kleiner als der absolute Grenzwert min. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 40 Monitoring...
-
Seite 41: Konfiguration Heizstromüberwachung
Die Endstufen weisen durch ihre RC-Beschaltung einen gewissen Rest- strom auf. Diese Ströme addieren sich und können in der Summe zu einem dauerhaften Reststromfluss führen. Folglich sollte der Grenzwert mindestens 0,3 A oberhalb des angezeigten aktuellen Reststroms liegen. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 41 Monitoring... -
Seite 42: Grenzwerte Heizstrom
Durch Tippen auf kann der festgelegt werden. 2. Para maximale Strom-Grenzwert Die Heizstrom-Grenzwerte sind werksseitig für jede Zone ausgeschaltet. Der Einstellbereich gilt sowohl für den minimalen als auch für den maximalen Grenzwert. 0.1…99.9 A RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 42 Monitoring... -
Seite 43: Globale Prozessfunktionen
(weitere Informationen siehe Kapitel 15.6). Einstellbereich: Verbundaufheizung Energieoptimiertes Aufheizen Hier kann jeder Zone ein individueller Name zugewiesen werden. Die Zonenbezeichnung kann auch in den zonenabhängigen Parametern geändert werden (siehe Kapitel 7). (*): Werkseinstellungen RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 43 Globale Prozessfunktionen... -
Seite 44: Gruppenzuordnung
Die Auswahlfläche einer Zone, die bereits einer Gruppe zugeordnet ist, enthält zusätzlich den Namen der Gruppe. Wird diese Zonen erneut ausgewählt wechselt die Zugehörigkeit zur aktuellen Gruppe. Eine ausgewählte Zone besitzt einen weißen Hintergrund und beinhaltet den Gruppenamen. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 44 Globale Prozessfunktionen... -
Seite 45: Werkzeugmenü
Speichermedium gespeichert. Der Name der Speicherdatei bein- haltet die ersten sechs Buchstaben des Rezepts und einen Zeit- stempel. Beispiel eines Dateinamens: abcdefJJMMTThhmm.tool Werkzeugrezepte können auch von einem Speichermedium auf das RT7000 geladen werden. Gleichnamige Werkzeugrezepte werden nicht über- Bitte beachten: schrieben! RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH... - Seite 46 • Ein verändertes Werkzeugrezept (bspw. durch eine Änderung eines Sollwertes), wird durch einen Stern in der Statusleiste vermerkt. • Es können bis zu 25 Werkzeugrezepte gleichzeitig auf einem Gerät abgespeichert sein. • Vorhandene Rezepte werden beim USB-Import nicht über- schrieben. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 46 Globale Prozessfunktionen...
-
Seite 47: Zeitschaltuhr
Einstellungen (Schaltaktion und Schaltzeit) gespeichert. Die Zeitvorgaben werden beim Speichern automatisch aufsteigend von links nach rechts an- geordnet. Falls die eingegebene Zeit identisch mit einer bereits eingestellten Zeit ist, so wird der alte Eintrag gelöscht. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 47 Zeitschaltuhr... - Seite 48 Im Zeitstrahl werden die Zeiten der verschiedenen Betriebszustände farblich dargestellt: Zonen eingeschaltet Zonen ausgeschaltet Standby aktiv HINWEIS! Durch Halten der -Taste >1 Save Sekunde lässt sich die gewählte Einstellung auf beliebige Wochen- tage gleichzeitig speichern (vgl. Kapitel Multisave). RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 48 Zeitschaltuhr...
-
Seite 49: Graph
Vergrößern bzw. verkleinern der vertikalen und horizontalen Auflösung. Verschieben des Ansicht nach links, rechts, oben oder unten. Zurücksetzen aller Zoom und Verschiebungsaktionen auf die Standard- ansicht. Einfrieren / Weiterführen der Ansicht. Wechsel in die PID-Graph Darstellung (siehe Kapitel 11.1) RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 49 Graph... -
Seite 50: Pid-Graph
Durch Drücken wird der Verlauf des Soll- oder Istwerts ein- bzw. ausgeblendet. Durch Drücken wird der Verlauf des Stellgrads ein- bzw. ausge- blendet. Durch Drücken wird der Verlauf des P-, D- oder I-Anteils ein- bzw. ausgeblendet. Zurück zu Graph (siehe Kapitel 11). RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 50 Graph... -
Seite 51: Strom- Und Leistungsanzeige
12 Strom- und Leistungsanzeige Das RT7000 misst selbstständig die Stromaufnahme jeder Zone und berechnet aus der Summe dieser Ströme die maximale Stromaufnahme pro Phase. Das wäre der Wert, wenn alle Zonen mit 100 % Stellgrad arbeiten würden. Die aktuellen Leistungsangaben (gelb dargestellt) be- rechnen sich aus den mittleren Stromwerten, welche von den zeitlich veränderlichen Stell-... -
Seite 52: Logbuch
Uhrzeit des Auftretens, angezeigt und gespeichert. Erklärungen zu den einzelnen Feldern: In der Historie seitenweise nach unten/oben blättern. Filtern nach Alarmen / Warnungen / Meldungen. Löschen des Logbuchs (nur Administrator). Export des Logbuchs auf einen USB-Stick. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 52 Logbuch... -
Seite 53: System
Benutzer-Login bzw. Logout. Konfiguration der Benutzereinstellungen (siehe Kapitel 14.1). USB-Einstellungen für das Speichern und Laden von Daten. Einstellmenü für Feldbus-Verbindungen. Netzwerkeinstellung: IP-Adresse, Gateway, DHCP, VNC-Viewer, … Geräteinformationen, Firmwareupdate, Zurücksetzten auf Werks- einstellung, Impressum (siehe Kapitel 14.2). RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 53 System... -
Seite 54: Benutzerverwaltung
Administrator auch ab- Benutzerverwaltung schalten. In diesem Fall bestehen keine Beschränkungen in der Bedienung des Geräts und die Login-Abfrage beim Gerätestart ent- fällt. Alle Nutzer haben die Rechte eines Administrators (siehe Kapitel 14.1.1). RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 54 System... -
Seite 55: Neuen Benutzer Anlegen
Gerät auf Werkseinstellungen zurücksetzen . Die Admin-PIN entspricht dann wieder der Werkseinstellung 0000 Bitte beachten Sie, dass alle Parameter gelöscht werden und treffen Sie entsprechende Vorkehrungen zur Datensicherung, bspw. in Form (siehe Kapitel 9.2). Werkzeugrezepten RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 55 System... -
Seite 56: About (Firmware-Updates & Werkseinstellungen)
Anzeige der aktuell installierten Firmware. Öffnet ein Dialogfenster, mit dem ein Firmware-Update via USB installiert werden kann. Zurücksetzung aller Parameter auf Werkseinstellung und Löschung aller Benutzer (außer Admin Anzeige des Typenschlüssel (siehe Kapitel 2.2.1). Service-Kontaktdaten des Herstellers. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 56 System... -
Seite 57: Weiterführende Funktionsbeschreibung
Sollwert-Rampe [ K min ] in gleichmäßigen Schritten erhöht bzw. verringert. ⁄ deaktiviert sich, sobald der eingestellte Regelsollwert erreicht ist. Die Rampenfunktion Anfahrschaltung übersteuert die Rampenfunktion. Erst nach Ablauf der Anfahrschaltung wird die Rampe aktiv. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 57 Weiterführende Funktionsbeschreibung... -
Seite 58: Selbstoptimierung
15.3 Selbstoptimierung Das RT7000 ist in der Lage, die optimalen Regelparameter für jede angeschlossene Last selbst- ständig zu bestimmen. Die Optimierung kann jederzeit durch Anwahl von ausgelöst werden. Optimierung = Start Nach der Berechnung der Rückführungsparameter führt der Regler den Messwert automatisch auf den gewünschten Sollwert. -
Seite 59: Globale Temperaturänderungen (Standby, Boost)
Boost abgebrochen und das Standby initiiert. Bei der Steuerung der Boost -Funktion über das externe Signal, verliert der Parameter Boost- seine Wirksamkeit. Der Boost bleibt aktiv, bis das Steuersignal wieder abschaltet. dauer RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 59 Weiterführende Funktionsbeschreibung... -
Seite 60: Stellgradgenerierung
VERWEIS! Bei der von Zonen lassen sich aus Sicherheitsgründen nur Kopplung Zonen auswählen, die in derselben Gruppe sind (s. Kapitel 9.1). Wurde keine Gruppenzuordnung vorgenommen, kann eine beliebige Zone zur Kopplung gewählt werden. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 60 Weiterführende Funktionsbeschreibung... -
Seite 61: Automatische Stellgradübernahme
Die Zone folgt nun keiner Farbkodierung mehr, sondern wird dauerhaft weiß angezeigt. Anstelle des Sollwerts wird der festgelegte Handstellgrad angezeigt. Der Handstellgrad kann im Grundbild (Home) durch Tippen auf die Zonenkachel eingegeben werden. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 61 Weiterführende Funktionsbeschreibung... -
Seite 62: Aufheizarten
Verbundaufheizung teilnehmen sollen. Zonen die aktuell an der Verbundaufheizung teilnehmen werden im Grundbild durch einen gelben Ring gekennzeichnet. Des Weiteren erscheint während der aktiven Aufheizung in der eine Meldung, dass der aktiv ist. Statusleiste Aufheizmodus RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 62 Weiterführende Funktionsbeschreibung... -
Seite 63: Energieoptimiertes Aufheizen
Optimierung nicht notwendig. Wählen Sie den Parameter Anlernen stellen Sie diesen auf . Beim nächsten Start des Systems misst das RT7000 Aufheizzeiten jeder Zone. Schalten Sie nun das über den RT7000 Netzschalter oder den Button All On/Off aus und schalten Sie es erst wieder ein, wenn alle Zonen abgekühlt sind. - Seite 64 Bei zukünftigen Neustarts des Systems werden die Zonen zeitversetzt aufgeheizt. Bei dem Beispiel aus Schritt 5 benötigt 55 Sekunden zum Erreichen des Sollwerts, Zone 1 Zone 3 benötigt nur 34 Sekunden. Zone 3 wird demnach eingeschaltet. 21 Sekunden später RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 64 Weiterführende Funktionsbeschreibung...
-
Seite 65: Vergleich Der Aufheizarten
Dabei schalten die Zonen nacheinander ein, so dass die Betriebstemperatur gleichzeitig erreicht wird. Die Energiekosten sinken, da schnelle Zonen erst später eingeschaltet werden und der Sollwert nicht gehalten werden muss bis weitere Zonen betriebsbereit sind. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 65 Weiterführende Funktionsbeschreibung... -
Seite 66: Monitoring
Überwachung Temperatur-Grenzwert innerhalb von Toleranzband (relativ/absolut), • Heizstromüberwachung. Über die wählbaren Farben, sowie die Möglichkeit die Logik des Signals zu invertieren, ist es möglich sowohl Grenzwertverletzungen und Alarmzustände als auch Freigaben zu signalisieren. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 66 Weiterführende Funktionsbeschreibung... -
Seite 67: Zeitschaltuhr
DHCP-Funktion kann abgeschaltet werden, falls IP-Adresse und Netzwerkparameter manuell vergeben werden sollen. 15.10 Viewer Mit der Viewer Funktion lässt sich das RT7000 mit Hilfe eines Computers, Smartphones oder Tablets fernsteuern. Die Übertragung verläuft über (Virtual Network Computing). Zur Verbindung mit dem RT7000 muss ein vierstelliger Code angegeben werden. Dieser Code kann im Menü... -
Seite 68: Fehlermeldungen
Gerät zur Überprüfung ins Werk zurück- ERR IO-Board Baugruppe senden. Deckplatte des Geräts Gerät sofort ausschalten und Netz- Achtung! wurde im laufenden Betrieb stecker ziehen (siehe Kapitel Gerät spannungs- geöffnet. Austausch von Sicherungen). frei schalten! RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 68 Fehlermeldungen... -
Seite 69: Technische Daten
Eingang für potenzialfreien Kontakt 6-polige Han E Buchse Es darf keine externe Spannung angelegt werden! auf Rückwand Interne Schaltspannung max. 24 V Innenwiderstand > 5k-Ohm Schalt-Pegel; logisch 0 < 2 V; logisch 1 = 9…24 V RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 69 Technische Daten... -
Seite 70: Ausgänge
Belastbarkeit: Max. 48 V DC, max. 2 A, potenzialfrei auf Rückwand 17.3 Schnittstellen Feldbus RS232 RS485 galvanisch getrennt Ethernet Adressierungsbereich: IP-Adresse einstellbar Anschluss: RJ45 auf Rückseite Anschluss: Frontseitig für Speichermedium z. B.: für Firmware-Update, Speichern/ Laden von Parametersätzen, … RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 70 Technische Daten... -
Seite 71: Elektrische Daten
Gewicht: 18-Zonen-Gerät: Ca. 18,5 kg (inkl. 2,5 m Netzkabel) 16-Zonen-Gerät: Ca. 10,0 kg Maße [mm]: 428 x 345 x 199 (B x T x H) Siehe Kapitel 3.2 Bauraum des 8 bis 16 Zonen-Geräts. RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite 71 Technische Daten... -
Seite 72: Index
30, 38 Temperatur-Grenzwerte Grundbild Typenschild Gruppenzuordnung Typenschlüssel Haltezeit Verbundaufheizung Hauptmenü Verbundleitzone Heizausgänge Viewer Heizstromüberwachung Vorhaltezeit Home Werkseinstellung Kopplung Werkzeugmenü Kühlkörpertemperatur Wiedereinschaltsperre Logbuch Zeitschaltuhr 47, 67 Zonenbezeichnung Zonenkachel Messbereichsende Zonen-Nummern-Offset Messfühler Zonenparameter Monitoring 35, 66 Zweipunkt-Regelung RT7000-0-XX-X-0000-X_DE_V1.01 ©Elotech GmbH Seite III Index... -
Seite 73: Impressum
Impressum ELOTECH Industrieelektronik GmbH Verbindungstr. 27 40723 Hilden, Germany Phone: +49 2103 255 97 -0 Fax: +49 2103 255 97 -29 E-Mail: info@elotech.de Internet: www.elotech.de Technische Änderungen vorbehalten! RT7000-0-XX-X-0000-X_DE_V1.01 Version: 1.01 ©Elotech GmbH...
