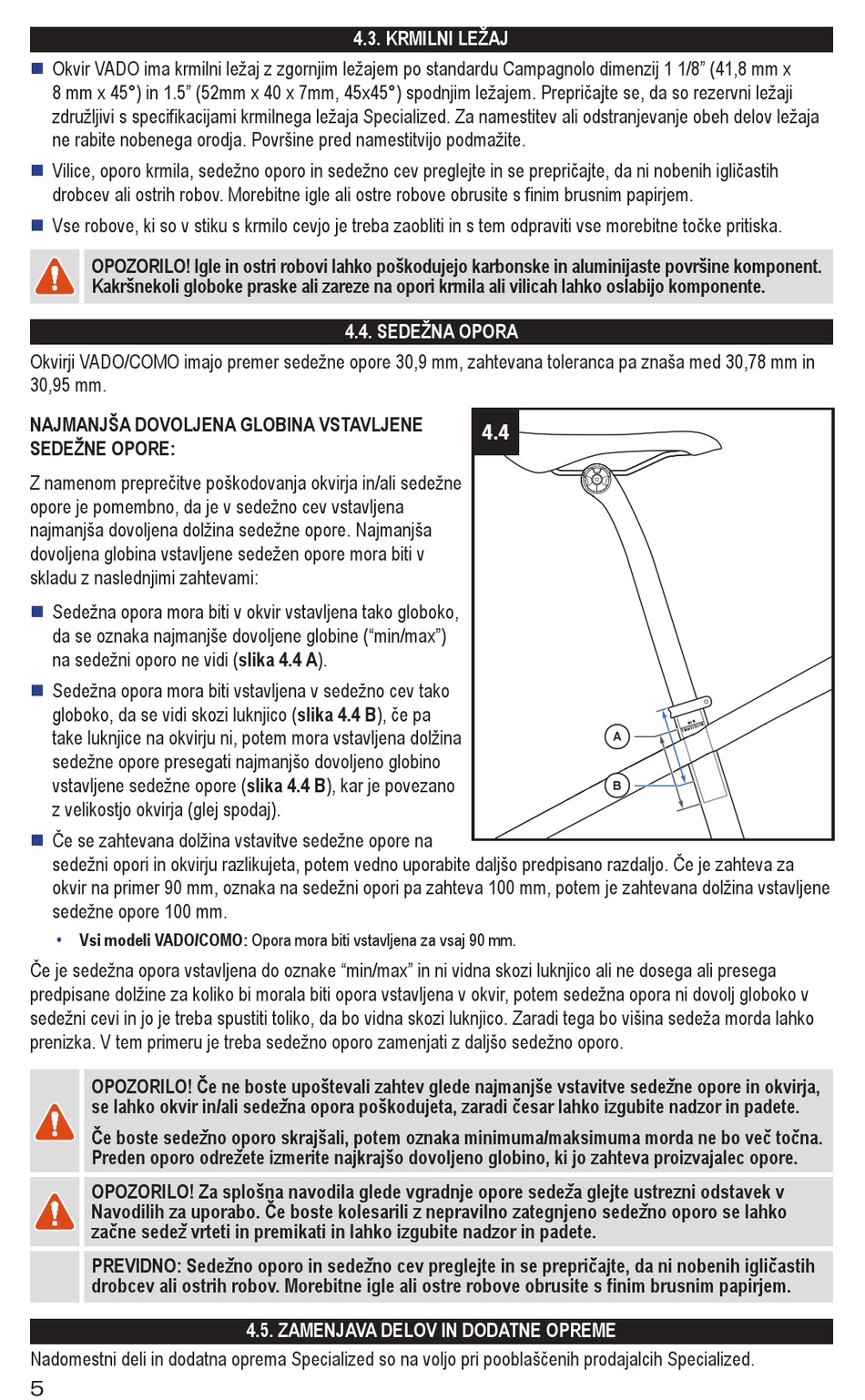

Okvir VADO ima krmilni ležaj z zgornjim ležajem po standardu Campagnolo dimenzij 1 1/8" (41,8 mm x
„
8 mm x 45°) in 1.5" (52mm x 40 x 7mm, 45x45°) spodnjim ležajem. Prepričajte se, da so rezervni ležaji
združljivi s specifikacijami krmilnega ležaja Specialized. Za namestitev ali odstranjevanje obeh delov ležaja
ne rabite nobenega orodja. Površine pred namestitvijo podmažite.
Vilice, oporo krmila, sedežno oporo in sedežno cev preglejte in se prepričajte, da ni nobenih igličastih
„
drobcev ali ostrih robov. Morebitne igle ali ostre robove obrusite s finim brusnim papirjem.
Vse robove, ki so v stiku s krmilo cevjo je treba zaobliti in s tem odpraviti vse morebitne točke pritiska.
„
OPOZORILO! Igle in ostri robovi lahko poškodujejo karbonske in aluminijaste površine komponent.
Kakršnekoli globoke praske ali zareze na opori krmila ali vilicah lahko oslabijo komponente.
Okvirji VADO/COMO imajo premer sedežne opore 30,9 mm, zahtevana toleranca pa znaša med 30,78 mm in
30,95 mm.
NAJMANJŠA DOVOLJENA GLOBINA VSTAVLJENE
SEDEŽNE OPORE:
Z namenom preprečitve poškodovanja okvirja in/ali sedežne
opore je pomembno, da je v sedežno cev vstavljena
najmanjša dovoljena dolžina sedežne opore. Najmanjša
dovoljena globina vstavljene sedežen opore mora biti v
skladu z naslednjimi zahtevami:
Sedežna opora mora biti v okvir vstavljena tako globoko,
„
da se oznaka najmanjše dovoljene globine ("min/max")
na sedežni oporo ne vidi (slika 4.4 A).
Sedežna opora mora biti vstavljena v sedežno cev tako
„
globoko, da se vidi skozi luknjico (slika 4.4 B), če pa
take luknjice na okvirju ni, potem mora vstavljena dolžina
sedežne opore presegati najmanjšo dovoljeno globino
vstavljene sedežne opore (slika 4.4 B), kar je povezano
z velikostjo okvirja (glej spodaj).
Če se zahtevana dolžina vstavitve sedežne opore na
„
sedežni opori in okvirju razlikujeta, potem vedno uporabite daljšo predpisano razdaljo. Če je zahteva za
okvir na primer 90 mm, oznaka na sedežni opori pa zahteva 100 mm, potem je zahtevana dolžina vstavljene
sedežne opore 100 mm.
• Vsi modeli VADO/COMO: Opora mora biti vstavljena za vsaj 90 mm.
Če je sedežna opora vstavljena do oznake "min/max" in ni vidna skozi luknjico ali ne dosega ali presega
predpisane dolžine za koliko bi morala biti opora vstavljena v okvir, potem sedežna opora ni dovolj globoko v
sedežni cevi in jo je treba spustiti toliko, da bo vidna skozi luknjico. Zaradi tega bo višina sedeža morda lahko
prenizka. V tem primeru je treba sedežno oporo zamenjati z daljšo sedežno oporo.
OPOZORILO! Če ne boste upoštevali zahtev glede najmanjše vstavitve sedežne opore in okvirja,
se lahko okvir in/ali sedežna opora poškodujeta, zaradi česar lahko izgubite nadzor in padete.
Če boste sedežno oporo skrajšali, potem oznaka minimuma/maksimuma morda ne bo več točna.
Preden oporo odrežete izmerite najkrajšo dovoljeno globino, ki jo zahteva proizvajalec opore.
OPOZORILO! Za splošna navodila glede vgradnje opore sedeža glejte ustrezni odstavek v
Navodilih za uporabo. Če boste kolesarili z nepravilno zategnjeno sedežno oporo se lahko
začne sedež vrteti in premikati in lahko izgubite nadzor in padete.
PREVIDNO: Sedežno oporo in sedežno cev preglejte in se prepričajte, da ni nobenih igličastih
drobcev ali ostrih robov. Morebitne igle ali ostre robove obrusite s finim brusnim papirjem.
Nadomestni deli in dodatna oprema Specialized so na voljo pri pooblaščenih prodajalcih Specialized.
5
4.3. KRMILNI LEŽAJ
4.4. SEDEŽNA OPORA

4.5. ZAMENJAVA DELOV IN DODATNE OPREME

4.4
A
B
