SF4C Sicherheitslichtvorhang

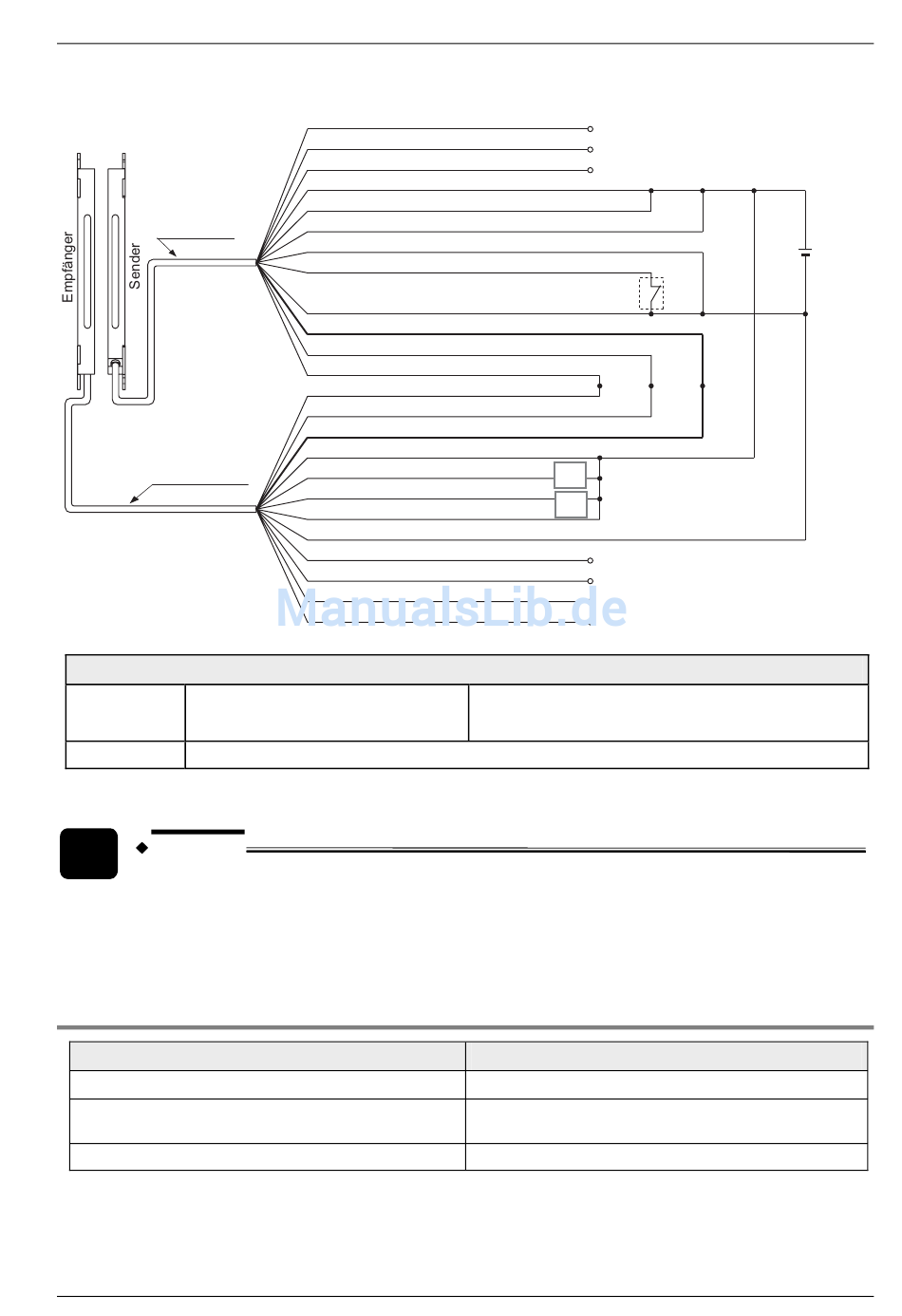

Verdrahtung mit NPN-Ausgang
Graues Kabel
Graues Kabel
(mit schwarzem
Streifen)
Symbole im Schaltplan
• Testeingang/Rücksetzeingang
Schalter S1
K1, K2 Externes Gerät (zwangsgeführtes Relais oder Magnetkontakt)
Vs = Angewendete Versorgungsspannung
Hinweis
•
Der OSSD-Ausgangstyp (PNP oder NPN) wird durch den Anschlussstatus
des Schirmleiters bestimmt. Eine falsche Verdrahtung kann zu einer Sperre
führen.

2.7.5 Aktive Muting-Funktion (Kategorie 4)

Funktion
Verriegelungsfunktion
EDM-Eingang (externe
Sicherheitsüberwachungsfunktion)
Hilfsausgang
(Rot) Ausgang Muting-Signallampe
(Gelb) Überbrückungseingang
(Violett) Verriegelungseingang
(Braun) +V
(Schirm) PNP-/NPN-Einstellung
(Grau) Sicherheitseingang 1
(Grau/Schwarz) Sicherheitseingang 2
(Pink) Testeingang/Rücksetzeingang
(Blau) 0V
(Grün/Schwarz) Hilfsausgang
(Orange) Synchronisation +
(Orange/Schwarz) Synchronisation –
(Orange/Schwarz) Synchronisation –
(Orange) Synchronisation +
(Grün) EDM-Eingang
(Braun) +V
(Schwarz) Schaltausgang 1 (OSSD1)
(Weiß) Schaltausgang 2 (OSSD2)
(Schirm) PNP-/NPN-Einstellung
(Blau) 0V
(Hellblau/Weiß) Muting-Eingang 1
(Hellblau/Schwarz) Muting-Eingang 2
(Grau) Anzeige Mehrzweck-LED-Eingang 1
(Grau/Schwarz) Anzeige Mehrzweck-LED-Eingang 2
Einstellung
Inaktiv (Automatisches Zurücksetzen)
Aktiv
Verfügbar
2.7 Verdrahtungsbeispiele
K1
K2
• Vs bis Vs - 2,5V (Eingangsstrom: max. 5mA): AUS
•
Offen: EIN
+
24V DC
-
+10
-15
S1
%
