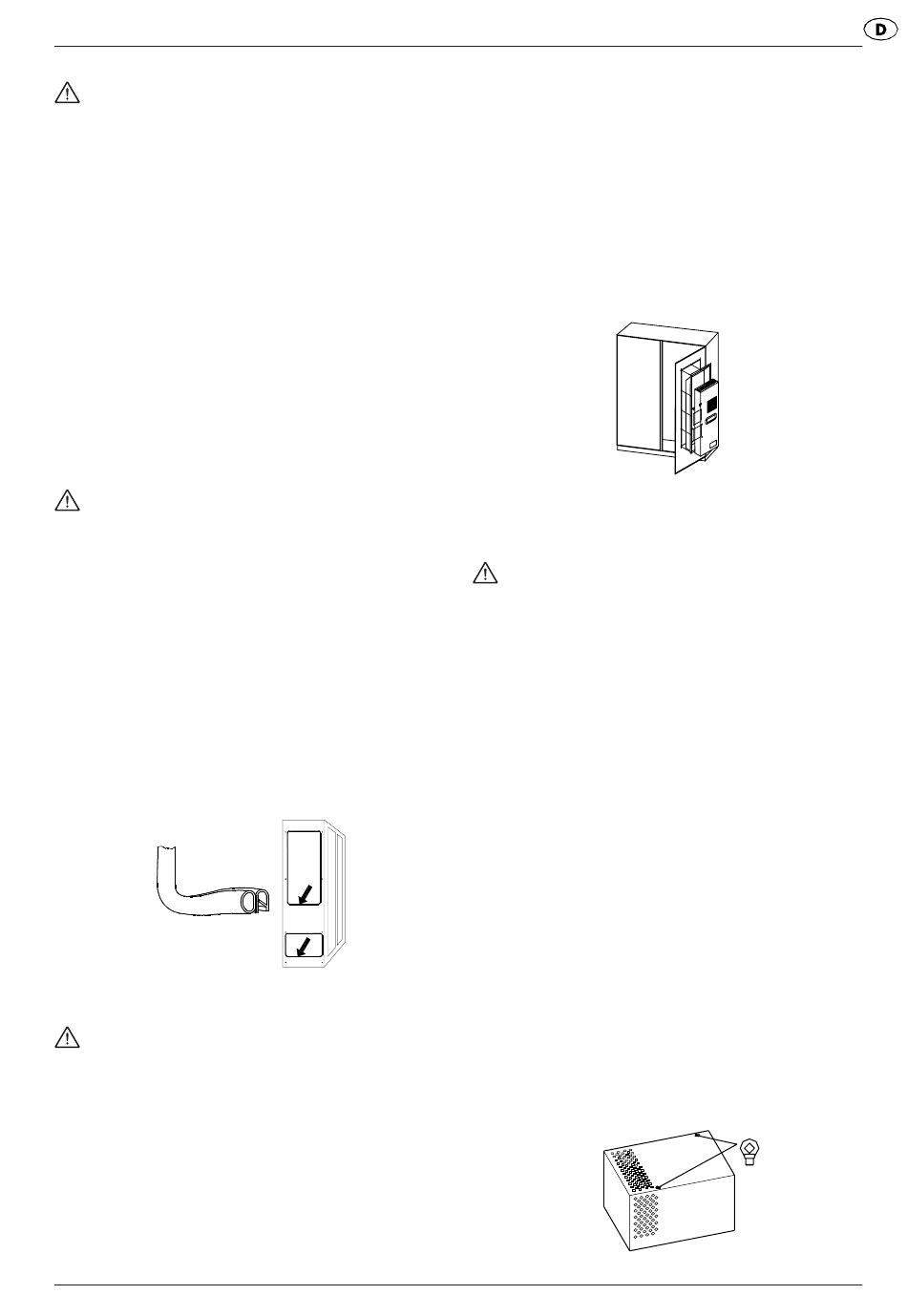

Achtung!
Sollte während des normalen Betriebszustandes unge-
wöhnlich viel Kondensat anfallen, überprüfen Sie die Dich-
tungen am Schaltschrank.
Um übermäßigen Kondensatanfall bei geöffnetem Schalt-
schrank zu vermeiden, empfehlen wir die Installation eines
Türkontaktschalters zum Abschalten des Kühlgerätes beim
Öffnen der Schaltschranktür.
8

Montage

8.1

Allgemeines

• Der Aufstellungsort des Schaltschrankes muss so gewählt
werden, dass für eine ausreichende Be- und Entlüftung des
Kühlgerätes gesorgt ist.
• Der Abstand der Geräte zueinander oder zur Wand muss
mindestens 200 mm betragen.
• Die Luftzirkulation im Schaltschrank darf nicht durch Einbauten
behindert werden.
• Für die Montage des Kühlgerätes ist es nicht erforderlich, die
Gerätehaube abzunehmen.
(Das Gerät muss spannungsfrei sein!)
• Der Montageort muss vor starker Verschmutzung geschützt
werden.
Achtung! Gefährdung der Schaltschrankein-
richtung durch Späne.
Werden erst zur Montage der Kühlgeräte die notwendigen
Ausschnitte in den Schaltschrank eingebracht, verhindern
Sie, dass Späne in den Schaltschrank gelangen, indem Sie
z. B. eine Abdeckung unterlegen.
8.2 Montage Seitenanbau-Kühlgerät DTS
Die Befestigungsfläche des Schaltschrankes erhält Ausschnitt(e)
und Bohrungen für Luftdurchlassöffnungen und zur Befestigung
des Gerätes entsprechend des Beiblattes.
1) Ausschnitt(e) und Bohrungen für das Kühlgerät einbringen,
wenn im Schaltschrank noch nicht vorhanden.
Schnittkante entgraten.
2) Dichtungsstreifen entlang der Ausschnitte des Schaltschran-
kes kleben (siehe Beiblatt) oder Profildichtung in die Ausschnit-
te einlegen. Die Dichtung dient gleichzeitig als Kantenschutz.
Dichtungen so einlegen, daß die Stoßenden unten liegen.
3) Die beiden im Beipack mitgelieferten Gewindebolzen in die oberen
Befestigungspunkte des Kühlgerätes einschrauben. Gerät mittels
Gewindebolzen von außen an den Schaltschrank hängen.
Achtung!
Aufkleber "Einschraubtiefe für Gewindestift" beachten.
Durch zu tiefes Einschrauben können Teile im Kühlgerät
beschädigt werden.
4) Netz- und Steuerkabel durch die Zuluftöffnung in den Schrank
einziehen.
5) Kühlgerät mit den Gewindebolzen an den Schaltschrank hängen.
6) Auf der Innenseite des Schaltschrankes die im Beipack
mitgelieferten Schrauben, Muttern und Scheiben zur
Befestigung des Kühlgerätes nutzen. Befestigung so fest
anziehen, dass die Dichtung auf 2 mm zusammengedrückt wird.
7) Kondensatablaufschlauch montieren und verlegen, dabei auf
Gefälle achten!
085 408 067
8) Kabel gemäß Anschlussbild (siehe Geräterückseite) an das
Gerät anschließen.
Gerät mit Anschlußklemmen
- Leiterquerschnitt: 0,5 – 2,5mm² , bzw. AWG20 - AWG14 (Bei
der Auswahl des Kabelquerschnittes sind die relevanten Be-
stimmungen zu berücksichtigen!)
9) Kühlgerät elektrisch anschließen (siehe Abschnitt 8.5).
8.3 Einbauwanne (optional, nur für Seitenanbau-Kühlgerät)
1) Die mitgelieferte Bohrschablone auf die Außenseite der
Befestigungsfläche des Schaltschrankes legen.
2) Löcher bohren und Durchbruch herausschneiden.
3) Einbaurahmen in den Ausschnitt setzen und mit den beiliegen-
den Scheiben und Muttern festschrauben.
4) Kühlgerät in der Einbauwanne befestigen, siehe Montagean-
leitung Seitenanbau-Kühlgerät (siehe Abschnitt 8.2).
8.4 Montage Dachaufbau-Kühlgerät DTD
Achtung! Gefährdung durch schlechten
Kondensatablauf.
Montieren Sie das Dachaufbau-Kühlgerät waagerecht oder
so, daß der Kondensatauslauf an der tiefsten Stelle liegt.
Der Kondensatablaufschlauch muß durchgehend mit ei-
nem Gefälle und knickfrei verlegt werden. Die Länge darf
maximal 2 m betragen.
Das Schlauchende darf nicht ins Wasser tauchen, und es
darf nie zu einem Rücklauf kommen; gegebenenfalls ist der
Schlauch zu belüften.
Während des Betriebs muß regelmäßig kontrolliert wer-
den, daß das Kondensat einwandfrei abläuft.
1) Die mitgelieferte Bohrschablone auf die Dachfläche des Schalt-
schrankes legen.
2) Gerätespezifische Löcher bohren und Luftdurchlaßöffnungen
herausschneiden.
3) Die selbstklebende Flächendichtung auf den Schaltschrank kle-
ben bzw. die Profildichtung in die Ausschnitte einlegen. Die
Dichtung dient gleichzeitig als Kantenschutz.
Hinweis:
Um eine einwandfreie Abdichtung zwischen Kühlgerät und Schalt-
schrank zu erreichen, Montagefläche am Schaltschrank
gegebenenfalls versteifen.
4) Kühlgerät auf das Schaltschrankdach aufsetzen und zu den
Ausschnitten ausrichten. Dabei Netz- und Steuerkabel durch
die Zuluftöffnung in den Schaltschrank ziehen.
Hinweis:
Das Kühlgerät kann mit Hilfe einer Hebevorrichtung (z. B. Kran)
angehoben werden. Hierzu können zwei (beim DTD 5501 vier)
Ringösen eingeschraubt werden, nachdem die Abdeckungen an
der Oberseite abgenommen wurden.
