Link/Act/Speed
10/100 Mbpsポート
(ポート1から16)
PoE
(ポート1から8)
設置および接続
この章では、規格準拠の19インチ機器ラック
にDES-1018Pを設置する方法およびデバイス
にケーブルおよび電源ケーブルを接続する方
法について記載します。
始める前に
日
本
シャットダウン、機器の故障、けがを防ぐた
語
めに以下のことを遵守してください：
涼しい湿度の低い場所にDES-1018Pを設置
します。動作温度や動作湿度範囲について
の技術仕様を参照してください。
強い電磁波発生源、振動、ほこり、直射日
光を避けてスイッチを設置してください。
44
いずれかの
ポートでイ
ーサネット
点灯
デバイスと
10/100Mbpsで
の接続が確立
緑
されています
10/100Mbpsで
データの送受
点滅
信を行ってい
ます。
リンクが確立
オフ
オフ
されていませ
PoEデバイス
が正しく接続
緑
点灯
され、デバイ
スに給電して
います
PoEポートは
動作していま
せん。可能性
のある原因：
1．PoE総給電
容量が不足し
ている
2．過電流：受
赤
点灯
電装置のクラ
スの電源電流
を超えている
3．短絡：意図
的な短絡が受
電装置で行わ
れている
PoEデバイス
オフ
オフ
は接続されて
いません
換気のためスイッチの両側は最低10cmあけ
てください。
電源差込口を目視確認し、電源コードが完
全に接続されていることを確認してくださ
い。
スイッチの上に物を置かないでください
ステップ1－開梱
箱を開き、同梱物を注意深く取り出します。以
下の同梱物リストを参照し、すべての同梱物が
ん
含まれており、破損していないことを確認して
ください。万が一同梱物に不足があった場合や
破損している場合には、ご購入頂いた販売代理
店にお問い合わせください。
DES-1018P スイッチ
電源抜け防止器具
ラックマウントキットおよびゴム足
クイックインストレーションガイド
ステップ2－設置
規格に準拠した19インチ機器ラックにDES-
1018Pをマウントすることができます。DES-
1018Pをラックに設置するには：
1. 図3に示すように筐体の両側にラックマウ
ントキットを取り付け、付属のネジで固定
します。
2. 図4に示すように、デバイスをラックにマウ
ントするには機器ラック備え付けのネジを
使います。
同梱物
電源コード

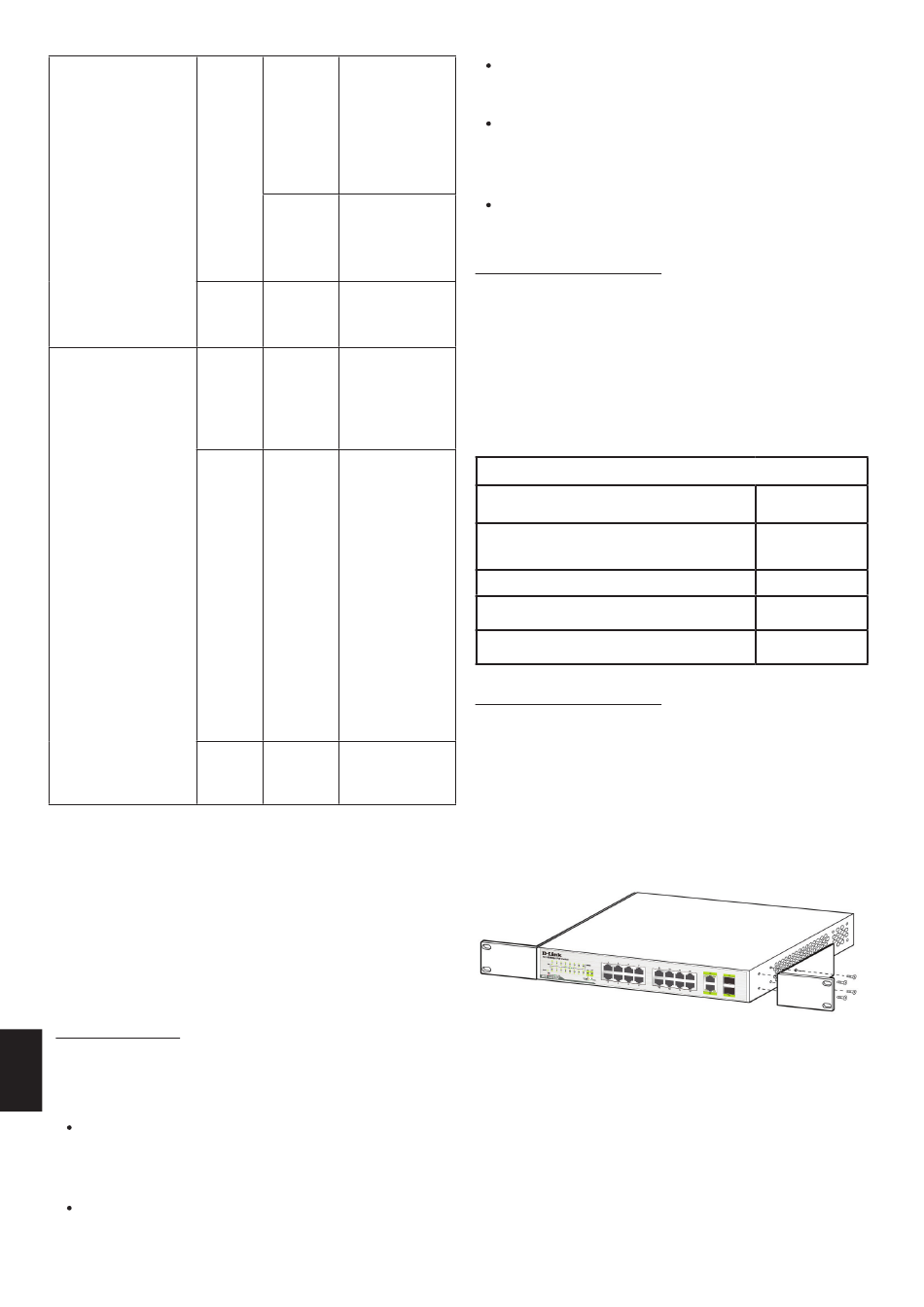

図3. ラックマウントキット
1
1
1
1
1
