- Seite 1 Gigaset M 1 0 5 D a t a Die schnurlose USB-Verbindung zum PC-Anschluß an Gigaset 3070/75isdn Wie Sie dieses Buch benutzen Inhalt Bedienungsanleitung Bitte lesen Sie vor Inbetriebnah- Hinweise me diese Bedienungsanleitung Index mit den Sicherheitshinweisen!
-
Seite 2: Wie Sie Dieses Buch Benutzen
Was ist ein Gigaset M105 Data? ........ -
Seite 3: Übersicht

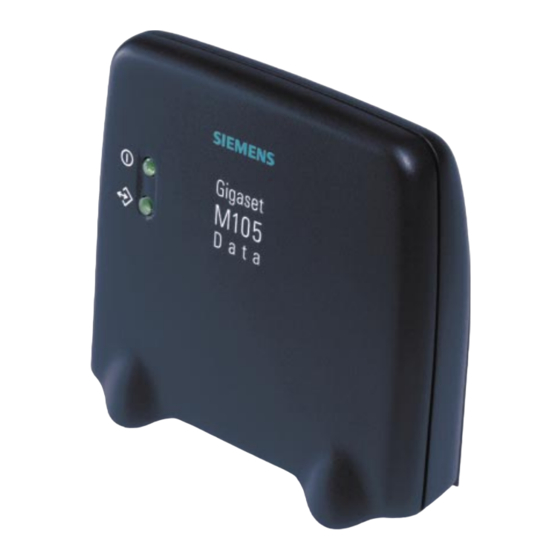

Übersicht Vorderseite Betriebs-LED, leuchtet bei Stromversorgung, siehe „LED’s“ auf Seite 18 Daten-LED, leuchtet bei Datenübertragung Seite Anschluß für das USB-Kabel Zurück... -
Seite 4: Inhaltsverzeichnis
Gigaset M105 Data an Gigaset M105 Data anmelden ....... . - Seite 5 Inhaltsverzeichnis Tips&Tricks, Einstellungshilfen ..........22 Zugriff mit einem Laptop auf unterschiedliche V.24-Endgeräte: .
-
Seite 6: Einleitung
Einleitung Einleitung Was ist Gigaset M105 Data? Ihr Gigaset M105 Data ist eine schnurlose USB-Schnittstelle für den Be- trieb an der Basistation Gigaset 3070/75isdn, an einer zweiten Gigaset M105 Data oder an einer Gigaset M101 Data (V.24-Schnittstelle). Ein Gigaset M105 Data entnimmt die Speisespannung aus dem USB-Anschluß, bildet aber datenmäßig ein COM-Schnittstelle... -
Seite 7: Bedeutung Von „Basis" Und „Teilnehmer
Telefone. Teilnehmer bedeutet dann in diesem Fall das gleiche wie bei einem Mobilteil. Es wird dadurch u. a. die Möglichkeit der Anmeldung festgelegt. Nur ein Gigaset M105 Data vom Typ „Teilnehmer“ kann eine aktive Verbindung zu einer Gigaset 3070/75isdn oder einer Gigaset M101/M105 Data vom Typ „Basis“... -
Seite 8: Konfiguration
Konfiguration Verbinden Sie den USB-Anschluß der Gigaset M105 Data mit der USB- Schnittstelle Ihres PCs mittels des mitgelieferten USB-Kabels. Am Bildschirm erscheint der Hardware-Assistent. Bei der Frage nach der Quelle für den Treiber geben Sie das Verzeichnis – für Windows 98 = win98 – der CD an. -
Seite 9: Gigaset M105 Data An Gigaset M105 Data Anmelden
Wählen Sie an beiden PCs die Registerkarte Lokale Station. Ändern Sie an einem PC den Typ der Gigaset M105 Data von „Teilneh- mer“ auf „Basis“. Klicken Sie an beiden PCs die Schaltfläche Anmelden. Beim PC mit angeschlossener Gigaset M105 Data vom Typ „Basis“ wird die Anmeldebereitschaft durch abwechselndes Blinken signalisiert. -
Seite 10: Gigaset M105 Data An Gigaset M101 Data Anmelden
Drücken und halten Sie an der Gigaset M101 Data (Basis) den schwar- zen Taster. Nach etwa 10 Sekunden signalisieren die LEDs durch ab- wechselndes Blinken die Anmeldebereitschaft. Starten Sie auf dem PC mit der angeschlossenen Gigaset M105 Data das Programm Gigaset einstellen. -
Seite 11: Was Ist Ein Gigaset M105 Data
Konfigurationsprogramms Die Möglichkeiten des Konfigurationsprogramms Allgemeines Bei dem einfachen Einsatz eines Gigaset M105 Data zum schnurlosen Betreiben hinter einer Gigaset 3070/3075 werden Sie die meisten Mög- lichkeiten der Konfiguration nicht benötigen. Konfigurationsprogramm starten Wählen Sie im Startmenü den Punkt Programme, dann... -
Seite 12: Registerkarte „Verbindung
Programm die vorhandenen COM-Anschlüsse und findet selbst her- aus, wo die Station angeschlossen ist. Die manuelle Auswahl der Schnitt- stelle ist nur sinnvoll, wenn mehr als ein Gigaset M105 Data am PC an- geschlossen ist. Sobald das Programm eine Station gefunden oder auf der manuell ge- wählten Schnittstelle identifiziert hat, sendet es diesem über die Steuer-... -
Seite 13: Unterer Bereich: Daten-/Funkverbindung
Befehle annehmen. Wird eine Station auf Direktverbindung einge- stellt, muß die andere ebenfalls so eingestellt werden. Die entsprechen- den Umschaltungen werden automatisch vorgenommen, wenn Sie für ein Gigaset M105 Data eine Betriebsart wählen. Betriebsart einstellen Öffnen Sie die Registerkarte Betriebsart und wählen Sie eine der fünf... -
Seite 14: Besondere Einstellungen Bei Der Betriebsart „Direktverbindung
Die Möglichkeiten des Konfigurationsprogramms AT-Befehle (PC- Automatische Erkennung der Übertragungspara- seitig) meter aufgrund der Daten vom PC an der lokalen Station. Besondere Einstellungen bei der Betriebsart „Direktverbindung“ Bei der Einstellung Direktverbindung werden die Felder im unteren Be- reich des Dialogs aktiviert. Sie können die Übertragungsparameter für den virtuellen COM-Port am PC einstellen. - Seite 15 Bei aktivierter lokaler Flußkontrolle hört das am V.24-Endgerät ange- schlossene Gigaset M105 Data bei einem STOP-Signal sofort auf, Daten in Richtung Endgerät auszugeben und hält diese im eigenen Speicher vor. So ist sichergestellt, daß der PC nur Daten sendet, die von der Über- tragungsstrecke verarbeitet (gespeichert) werden können.
-
Seite 16: Registerkarte „Lokale Station
Basisstation am Peripheriegerät. Es ist jedoch denkbar, daß beide Stationen jeweils an einem PC angeschlossen sind. So läßt sich z. B. eine schnurlose Datenverbindung zwischen zwei PCs herzustellen. Da- bei muß eine Gigaset M105 Data den Stationstyp Basis, die andere den Stationstyp Basis haben. -
Seite 17: Teilnehmerstation Anmelden
Die Möglichkeiten des Konfigurationsprogramms Teilnehmerstation anmelden Die Station sind mit Strom versorgt. Die Gigaset M105 Data ist an den PC einstellen". angeschlossen und starten Sie das Programm "Gigaset Wählen Sie die Registerkarte Lokale Station Sie sehen diesen Dialog: Im Fenster Angemeldete Teilnehmer können bis zu sechs Anmeldun-... -
Seite 18: Teilnehmerstation Abmelden
Die Möglichkeiten des Konfigurationsprogramms Wenn es sich bei der lokalen Station um eine Basis handelt (Zustand bei Auslieferung ist der Typ „Teilnehmer“), erscheint dieses Fenster: Geben Sie die PIN ein und klicken Sie Die Teilnehmerstation sucht nun nach der Basisstation und meldet sich automatisch bei dieser an. -
Seite 19: Registerkarte „Partnerstation
Konfigurationsprogramms Registerkarte „Partnerstation“ Mit dieser Registerkarte konfigurieren Sie die Partnerstation, die nicht am PC angeschlossen ist. Zuvor muß die Anmeldung durchgeführt werden, damit die beiden Gigaset M105 Data kommunizieren können. Die Registerkarte Partnerstation wird erst wirksam, wenn auf der Registerkarte... -
Seite 20: Pin Ändern
Die PIN der Gigaset3070/75isdn kann auf der beschriebenen Art und Weise nicht geändert werden. LED’s An der Vorderseite des Gigaset M105 Data sind zwei LED-Leuchten. LED 1: Status des Gigaset M105 Data LED 1 zeigt die Betriebsbereitschaft an: LED 1 blinkt langsam Die Station sucht den Partner oder es ist keine Anmeldung vorhanden. -
Seite 21: Hinweise Zu Aufstellung Und Betrieb
Station und Partnerstation im Freien bis ca. 300 m, in geschlossenen Räumen bis ca. 50 m. Temperatur und Umgebungsbedingungen Das Gigaset M105 Data ist für den Betrieb in geschützten Räumen mit einem Temperaturbereich von +5°C bis +45 °C und 20 % bis 75 % relati- ver Luftfeuchtigkeit ausgelegt. -
Seite 22: Wann Eine Betriebsart Eingestellt Werden Muß, Technischer Hintergrund
Einstellung der Übertragungsparameter automatisch, es sind außer Namensvergabe keine weiteren Einstellungen nötig. Besonderheiten beim Zusammenschalten zweier Gigaset M105 oder M101 Data Ein Gigaset M105 Data entnimmt die Speisespannung aus dem USB-An- schluß, bildet aber datenmäßig ein COM-Schnittstelle nach. Daher ergibt sich auch die Übertragungsrate. - Seite 23 AVM-kompatibel (PC-seitig): Dies ist die Betriebsart für die lokale Station: Die Gigaset M105 Data ermittelt die Ge- gebenheiten auf der seriellen Schnittstelle wie ein Modem. Neben den Daten werden auch die Übertragungsparameter an die Partnerstation ge- sendet, die ihrerseits die Daten an das angeschlossene Gerät weitergibt.
-
Seite 24: Tips&Tricks, Einstellungshilfen
Tips&Tricks, Einstellungshilfen Tips&Tricks, Einstellungshilfen In diesem Abschnitt werden Einstellungen, Einsatzmöglichkeiten und Programmierungen beschrieben. Zugriff mit einem Laptop auf unterschiedliche V.24-Endgeräte: M101 oder M105 M101 oder M105 M101 Modem Vom Laptop aus, kann auf alle Endgeräte (PC, Modem, Gigaset 3070/ 3075isdn) zugegriffen werden. Zu einem Zeitpunkt kann immer nur eine Datenverbindung zu einem der Engeräte bestehen. -
Seite 25: Sequentieller Zugriff Von Mehreren Rechner Auf Ein Endgerät
Tips&Tricks, Einstellungshilfen Sequentieller Zugriff von mehreren Rechner auf ein Endgerät: M101 oder M105 M101 oder M105 Modem Mehrere Teilnehmer (PC, Laptop) teilen sich ein Gigaset 3070/ 3075isdn Basis (Modem). Zu einem Zeitpunkt kann immer nur eine Datenverbindung von einem „Teilnehmer zum Endgerät“ bestehen. Ein gleichzeitiger Zugriff von beiden Teilnehmern auf das Gigaset 3070/3075isdn Modem ist nicht möglich. -
Seite 26: Pc-Pc-Direktverbindung: Via Rs232/V.24 Schnittstelle
HyperTerminal über Hypertrm.exe) und stellt es so ein, daß auf die rich- tige COM-Schnittstelle zugreift, Stellen Sie Direktverbindung über COMx (im Beispiel wurde COM 1 aus- gewählt) ein. Im Einsatz mit der Gigaset M105 Data muss der virtuelle COM-Port ausgewählt werden. Zurück... - Seite 27 Tips&Tricks, Einstellungshilfen Anschließend wird die Schnittstellengeschwindigkeit eingestellt: dort werden Baudrate (max. 115 200) und HW-Handshake (Standardein- stellung) eingestellt. Kann man jetzt von einem PC zum anderen Daten übertragen, geht man zum zweiten Schritt über. Einstellen der PC-Direktverbindungsparameter Schließen Sie an einem der PCs das Terminalprogramm. Öffnen Sie dann über die Win95-Startliste: Einstellungen Systemsteuerung...
- Seite 28 Tips&Tricks, Einstellungshilfen Das Icon gibt durch Doppelklick eine weitere Unterteilung frei. Dort muß die Einstellung Null-Modem-Kabel an COMx zu finden sein. Selektieren Sie die für Ihre Konfiguration richtige COM-Schnittstelle und öffnen durch Doppelklick ein weiteres Untermenü. Zurück...
- Seite 29 Tips&Tricks, Einstellungshilfen Unter dem Ordner Modem finden Sie die Einstellung für die maximale Geschwindigkeit, die auf 115 200 bps eingestellt sein sollte. Im Ordner: Einstellungen > Erweitert ist bei Datenflußkontrolle Hard- ware zu aktivieren. Danach sind alle Fenster mit zu beenden. Testen der Baudrateneinstellung Öffnen Sie nun über: Start...
- Seite 30 Tips&Tricks, Einstellungshilfen Gehen Sie über Einstellungen: Ändern und aktivieren Sie Gastcompu- ter. Dann geben Sie die Schnittstelle an, z. B. Null-Modem-Kabel an Um einen Zugriff des anderen PCs zu ermöglichen müssen Host (Steu- ernder) und Gast (Zugreifender), sowie die Datei- und Druckfreigabe ak- tiviert werden.
- Seite 31 Tips&Tricks, Einstellungshilfen Im Unterfenster dann Datei- und Druckfreigabe anklicken. Dort die Parameter festlegen. Erfolgte eine Änderung, werden neue Trei- ber geladen und Windows muß neu gestartet werden. Nach einer bereits durchgeführten Freigabe erfolgt kein Restart, sonst Restart durchführen. Zurück...
- Seite 32 Tips&Tricks, Einstellungshilfen Wurde kein Restart durchgeführt es erscheint das Fenster: Wurden noch keine Dateien/Drucker freigegeben, starten Sie die Frei- „Freigabe von Dateien“ auf Seite 31 gabe, siehe dazu Im letzten Fenster bestätigen Sie Fertigstellen und beantworten die Fra- gen mit OK. Jetzt müßte ein Fenster mit dem Name PC-Direktverbin- dung und dem Status:...
-
Seite 33: Freigabe Von Dateien
Tips&Tricks, Einstellungshilfen Freigabe von Dateien Da die im vorigen Bild stehende Windows-Information etwas verwirrt, es wird nicht auf den Datei-Manager/Explorer verwiesen, hier der richtige Ablauf. Nachdem die Freigabe auf Dateien erfolgte und der PC neu ge- startet wurde, können Sie mit dem Datei-Manager/Explorer Dateien für den anderen PC zur Bearbeitung freigeben. -
Seite 34: Fehlerbeispiele Bei Pc-Pc-Direktverbindung
Tips&Tricks, Einstellungshilfen Vergeben Sie nun die Zugriffsrechte das anderen PC-Nutzers für die Da- teien auf Ihrer Festplatte, ggf. sichern durch Kennwortschutz. Dateien die eine Freigabe haben werden so gekennzeichnet: freigegeben nicht freigegeben Fehlerbeispiele bei PC-PC-Direktverbindung Andere, installierte Modem-Treiber arbeiten auch noch auf derselben COM Schnittstelle (speziell ISDN-TA-Treiber, CAPI-Modemtreiber oder ähnliche SW sind hier häufig Ursache). -
Seite 35: Wenn Es Nicht Klappt
B. Siemens Nebenstellenanlagen in Wien, NÖ, Bgld. Ruf- nummer: 01/1705 Bitte haben Sie Verständnis, daß Ihnen der Siemens-Service nur bei Stö- rungen am Gerät zur Verfügung steht. Fragen zur Bedienung beantwortet Ihnen gerne Ihr Fachhändler. Fragen zum Telefonanschluß richten Sie bitte an den Netzbetreiber. -
Seite 36: Hilfestellungen
Funkverbindung Störungen auftreten. Wenn Sie bei dieser Einstellung Probleme haben sollten, dann starten Sie das Konfigu- rationsprogramm und schauen sich unter Verbindung die Übertragungs- güte an und verändern durch leichtes Drehen der Gigaset M105 Data die Qualität der Verbindung. Zurück... - Seite 37 Faxbetrieb nach Class 1 kann aus Fax nach Class1. technologischen Gründen vom Gi- gaset M105 Data nicht unterstützt werden. Gigaset M105 Data unter- stützt Class 2 Faxbetrieb. Informieren Sie sich über weitere Einstellmöglichkeiten im Modem- handbuch oder Beschreibung Ihrer Faxsoftware. (Hilfreich ist der AT Befehl AT+FCLASS=? soweit dieser vom Modem unterstützt wird.
- Seite 38 AT Hayes Befehle verwendet. Sonstiges Fehlerbild Ursache Abhilfe Monitor zeigt bei eingeschal- DECT HF-Nutzsignal beein- Gigaset M105 Data um die tem Gigaset M105 Data eine flußt den Monitor. Längsachse drehen bis die Störung (z. B. leichtes Flim- Störung verschwindet. Räumli- mern oder Moaree).
-
Seite 39: Technische Daten
Wenn es nicht klappt... Technische Daten Standard: DECT =Digital Enhanced Cordless Tele- communications Kanalzahl: 120 Duplexkanäle Funkfrequenzbereich: 1880 MHz bis 1900 MHz Sendeleistung: 10 mW, mittlere Leistung pro Kanal Reichweite: bis zu 300 m bei Sichtverbindung, bis zu 50 m in Gebäuden Stromversorgung: USB powered Stromverbrauch: in Bereitschaft ca. -
Seite 40: Sicherheitshinweise
Geben Sie die Gigaset M105 Data nur mit der Bedienungsan- leitung und CD weiter. Die Gigaset M105 Data ist in Ihrem Land vorgesehen, wie auf der Rück- seite des Gerätes gekennzeichnet. Landespezifische Besonderheiten sind berücksichtigt. Bei Rückfragen wegen der Unterschiede in den öf- fentlichen Telefonnetzen wenden Sie sich an Ihren Fachhändler bzw. -
Seite 41: Index
35 DECT 37 Partnerstation Direktverbindung PC 22 Direktverbindung unter WIN98 35 Direktverbindungsparameter 25 PC-PC-Direktverbindung 24 PIN wird zurückgewiesen 35 Download 20 Programm installieren 5 Einsatzmöglichkeiten 22 Es konnte keine Gigaset M105 Data gefunden Registerkarte werden 35 Basisstation 17 Zurück... - Seite 42 Index Betriebsart 11 Teilnehmerstation Lokale Station 14 abmelden 16 Partnerstation 17 anmelden 15 Verbindung Tips 22 Request To Send 13 Speicherplatz 5 Umgebungsbedingungen 19 Stationstyp ändern 14 USB-Buskabel und M105 Status-LED 18 Teilnehmer 5 X-Modem 36 Zurück...
