Anschluss Einer Zusätzlichen Kamera; Netzgerät - indexa VT100-Serie Installations- Und Bedienungsanleitung

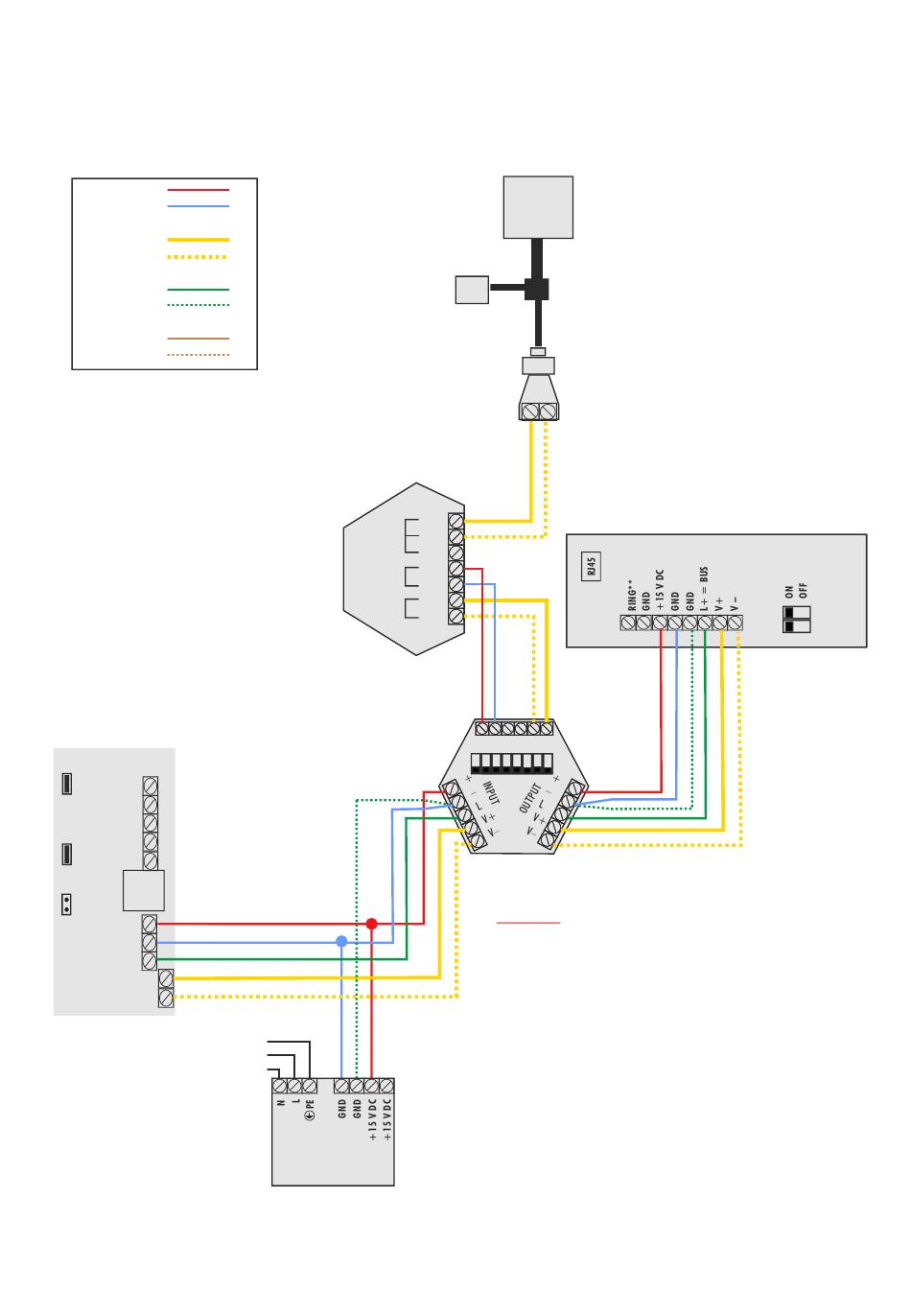

15.7 Anschluss einer zusätzlichen Kamera (über Video-Converter VT100VC1 und Video-Umschalter VT100KU)
.
+ 15 V DC
DC GND
–
Video V+
Video V
–
BUS/Line
DC GND
–
Sonstiges
Sonstiges
Türsprechstelle
E –
J3
E+
T+
J2
T –
IN
RJ45
J1
+
–
B
VT100TV2
V+
V–
VT100TA2*
Türöffner-Anschluss siehe
PE=Schutzleitung
Kapitel 8.3
N=Neutralleiter
* mit angeschlossener
externer Kamera
Zusätzliche Kamera
mit Kamera-Adresse 1
VT100VC1
Video
75 Ohm
Power
Video Out
VT100KU1
L=Phase
230 V AC
230 V AC
Netzgerät
BNC-Adapter
+ –
Video-Innenstation Video-Innenstation
IN
GND
+12 V
+
GND
V +
V –
+ – + – - V V
+
ON
OFF
Bauteil um 180° gedreht
Hinweis:
Die Steckbrücke des Umschalters muss geschlossen
sein
Netzgerät DR4515
(bzw. Netzgerät VT100NGV1)
VT1007M2
LINE Term LINE Term
VIDEO Term VIDEO Term
