Allgemeine Beschreibung

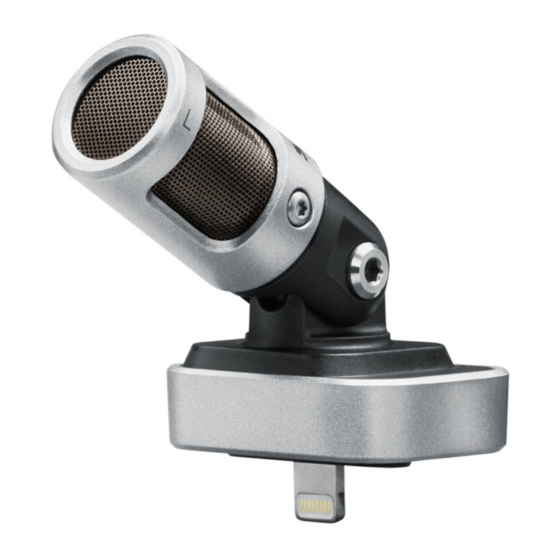

Das Shure MV88 ist ein Kondensatormikrofon in Profiqualität, das unter Verwendung eines Lightning -Anschlus-
®
ses direkt in ein Apple -iOS-Gerät eingesteckt werden kann. Zwei Mikrofonkapseln sind in einer MS-Stereo-Konfi-
guration angeordnet und liefern damit ein einstellbares Stereobild, das zur Aufnahme einer Vielzahl von Schall-
quellen, einschließlich Musik und Stimmen, geeignet ist. Die ShurePlus MOTIV-App bietet die Auswahl von Pre-
sets, die Voreinstellungen von Gain, Equalizer und Stereobreite für unterschiedliche Anwendungen beinhalten.
Technische Eigenschaften
MS-Stereomikrofon
Bei der klassischen MS-Stereofonie werden zwei Kapseln verwendet: eine Nierenkapsel, die direkt auf die Schall-
quelle gerichtet ist, und eine Kapsel mit Achtercharakteristik, die zu den Seiten gerichtet ist. Diese Konfiguration
erlaubt ein einstellbares Stereobild und bietet außerdem eine ausgezeichnete Mono-Kompatibilität.
Plug-and-Play-Betrieb
Das MV88 kann mit allen iOS-Geräten, die einen Lightning-Anschluss aufweisen, betrieben werden.
Kompakt und haltbar
Das MV88 bietet ein robustes Metallgehäuse und kann dank seiner Größe überall hin mitgenommen werden. Wie
alle Shure-Produkte gewährleistet das MV88 Zuverlässigkeit während des Einsatzes.
Flexible Aufnahmesteuerung mit der ShurePlus MOTIV-App
Mit der ShurePlus MOTIV-Aufnahmeanwendung werden die Einstellungen des MV88 vorgenommen, wie z. B.
Gain, Stereobreite und Preset-Modi. Sie verfügt über die nachfolgenden Funktionen:
• Grundlegende Audiobearbeitung
• Markers zur Steuerung von Audioaufnahmen
• Dark Theme für Aufnahmen bei schlechtem Licht
• Mono-Mikrofon-Unterstützung
• Unterstützung aller MOTIV-Mikrofone
®
• Dropbox-™, AirPlay- und Bluetooth- Unterstützung
• Mehrere Bittiefen und Abtastratenoptionen
®
®
®
