[ 1 ]
[ 2 ]
[ 3 ]
[ 4 ]
[ 7 ]
[ 1 ] Propeller
[ 5 ] Landungsgestell
[ 9 ] Ein-/Ausschalter
[ 12 ] Battery Level Check Button
2.2 Flugleitsystem
Das AEE Flugleitsystem ermöglicht einen unglaublich einfachen Betrieb des Fluggeräts. Zusätzlich zu allgemeinen Flugmanövern wie Steigflug, Sinkflug, Rollen und
Nicken werden ebenfalls Ausfallsicherheit, Akku-Kapazitätsalarme und weitere Funktionen unterstützt.
Systemmodul
Master-Controller
GPS und Kompass
LEDs
2.3 Fluganzeige
Es gibt drei Fluganzeigen, die Frontanzeige, die hintere Anzeige und die Heckanzeige. Wird der Quadrocopter eingeschaltet, so leuchten die LED-Fluganzeigen. Die
Frontanzeige leuchtet grün und die hintere Anzeige rot (nachstehend auch als grüne/rote Anzeige bezeichnet).
WARNUNG: Schalten Sie den Quadrocopter nicht vor der Montage der Kamera und dem Entfernen der Sicherung der Kardanaufhängung ein, um mögliche
Schäden zu vermeiden.

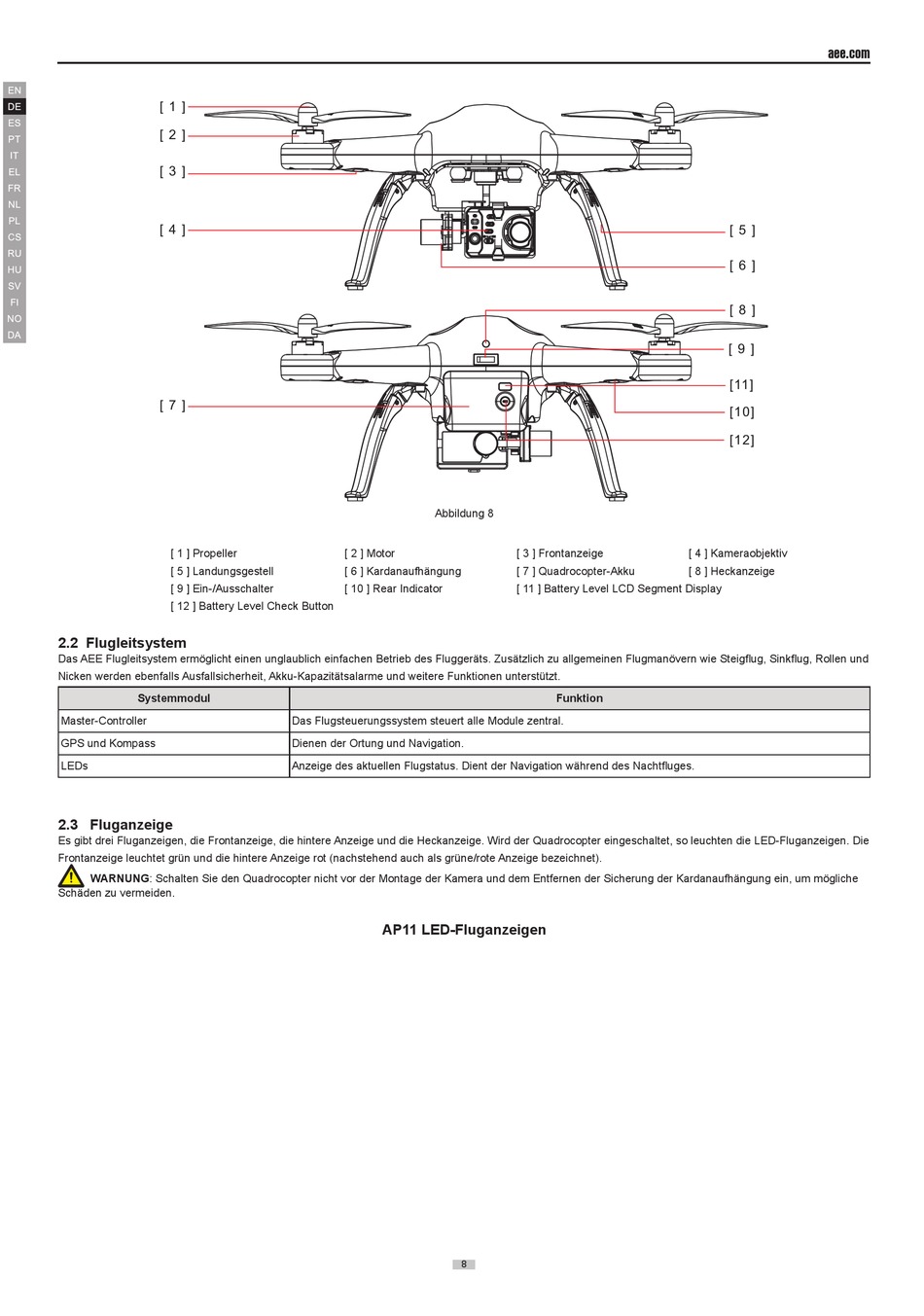

Abbildung 8
[ 2 ] Motor
[ 6 ] Kardanaufhängung
[ 10 ] Rear Indicator
Das Flugsteuerungssystem steuert alle Module zentral.
Dienen der Ortung und Navigation.
Anzeige des aktuellen Flugstatus. Dient der Navigation während des Nachtfluges.
AP11 LED-Fluganzeigen
8
[ 3 ] Frontanzeige
[ 4 ] Kameraobjektiv
[ 7 ] Quadrocopter-Akku
[ 8 ] Heckanzeige
[ 11 ] Battery Level LCD Segment Display
Funktion
aee.com
[ 5 ]
[ 6 ]
[ 8 ]
[ 9 ]
[11]
[10]
[12]
