Seite 2: Inhaltsverzeichnis
6.4.2 Verfolgungs-Videoaufnahme: ......................................... 17 6.4.3 Betriebsbedingungen:............................................. 17 6.4.4 How to Enter Follow-me Video Recording Mode .................................... 17 7 AEE AP+ App herunterladen und installieren ....................................18 8 Kamera verbinden ............................................. 18 9 AEE AP+ App verwenden ........................................... 18 Flug ..................................................20 Anforderungen an die Flugbedingungen ......................................... -
Seite 3: Hinweise
AEE AP11 Bedienungsanleitungl V1.0 2015.8 Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie mit dem AP11 fliegen. Hinweise Außer wenn ausdrücklich betont, sind alle in dieser Bedienungsanleitung beschriebenen AP11-Funktionen für Quadrocopter-Betriebsmodi. WARNUNG: 1) Zur Montage der Propeller drehen Sie die Propeller nur in die Verriegelungsrichtung entsprechend der Markierung. Wenden Sie KEINE Kraft auf, um keine Komponenten zu beschädigen. -
Seite 4: Überblick
App gesteuert werden, um Videos und Bilder in Echtzeit anzuzeigen. Mit dem Produkt können klare und scharfe Luftaufnahmen als Videos und Fotos erstellt werden. Hinweis: Die nachstehenden Bedienungshinweise für die Kamera gelten nur für das Modell AEE S61. 1 Bausatz Vergewissern Sie sich zunächst, dass alle Bauteile im Bausatz mitgeliefert wurden. - Seite 5 Für WLAN-Repeater Schrauben 1 Stück (optional) Trageband 1 Stück Trageband für Fernsteuerung Einschließlich 4 Propellerschutz 1 Satz Propellerschutzvorrichtungen und 8 Schrauben. Mit Bedienungsanleitung usw. 1 Stück (optional) IIm microSD-Kartenschlitz des microSD-Karte (16GB/32GB Quadrocopters eingesetzt (optional) 64GB) Gerade Halterung 1 Stück...
-
Seite 6: Überblick Quadrocopter

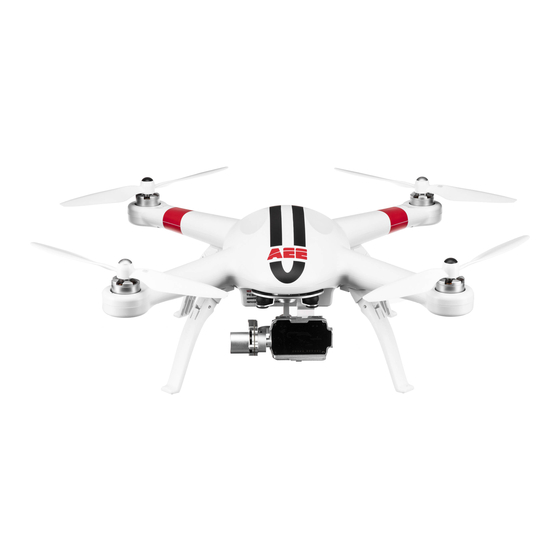

Propeller Motor Kardanaufhängung Luftbildkamera Abbildung 1 WLAN-Repeater Smartphone-Halterung Repeater-Grundplatte Fernsteuerung Abbildung 2 Flugvorbereitungen Siehe nachstehende Installation von Komponenten und Vorflugkontrolle des Quadrocopters. 1 Batterien vorbereiten Vor dem Flug des AEE AP11 vergewissern Sie sich, dass alle Akkus/Batterien voll geladen sind. -
Seite 7: Spannungsversorgung
Quadrocopter Laden Sie den Akku des Quadrocopters. Mobilgeräte Vergewissern Sie sich, dass Ihr Mobilgerät voll geladen ist, bevor Sie die AEE App nutzen. Die folgenden Anleitungen gelten dem Laden des Quadrocopter-Akkus. 1.1 Überblick Quadrocopter-Akku Der Quadrocopter-Akku (Abbildung 3) ist spezifisch für den AP11 mit Lade- und Entlade-Verwaltungsfunktionen konzipiert . Verwenden Sie ausschließlich das mitgelieferte Quadrocopter-Ladegerät (Abbildung 4). -
Seite 8: Propellerschutzvorrichtung Am Quadrocopter Anbringen
Ein falsch eingesetzter Akku kann nachstehende Folgen haben: ● Schlechter Kontakt ● Unsicherer Flug ● Start nicht möglich Abbildung 7 1.4 Propellerschutzvorrichtung am Quadrocopter anbringen Bitte folgen Sie den nachstehenden Anleitungen zum Befestigen des Propellerschutzes an Ihrem Quadrocopter. (1) Legen Sie sich den Quadrocopter-Propellerschutz (x 4), die PM3x10 Schrauben (x 8) und einen Schraubendreher zurecht. -
Seite 9: Flugleitsystem
[ 11 ] Battery Level LCD Segment Display [ 12 ] Battery Level Check Button 2.2 Flugleitsystem Das AEE Flugleitsystem ermöglicht einen unglaublich einfachen Betrieb des Fluggeräts. Zusätzlich zu allgemeinen Flugmanövern wie Steigflug, Sinkflug, Rollen und Nicken werden ebenfalls Ausfallsicherheit, Akku-Kapazitätsalarme und weitere Funktionen unterstützt. Systemmodul... -
Seite 10: Verriegelung Entfernen Und Kamera Installieren
2.4.1 Verriegelung entfernen: Sie finden die neueste App auch auf der offiziellen AEE-Website. Hinweis: Die in dieser Anleitung spezifizierte App gilt nur für das auf dem Quadrocopter montierte Kameramodell AEE S61. Bei Verwendung einer anderen Kamera muss die entsprechende App verwendet werden. -
Seite 11: Kamera Installieren
2.4.2 Kamera installieren: Installieren Sie die Kamera auf dem Fluggerät und befestigen Sie den Verriegelungs-Clip auf der Kamera, wie in Abbildung 9a dargestellt. Dies verhindert, dass sich die Kamera löst. Installationsdiagramm PTZ-USB-Kabel Abbildung 9b 2.5 Luftbildkamera Mit der Kamera S61 auf dem Quadrocopter installiert, können Videos und Fotos mit der Kamera-Taste aufgenommen werden. Die Kamera kann mit der App ebenfalls eingestellt werden. -
Seite 12: Anzeigen Auf Der Fernsteuerung
2) Senden Fernsteuerung oder App einen Befehlt zu Videoaufnahme, so blinkt die Videoaufnahmeanzeige auf der Fernsteuerung. 3 Propeller vorbereiten Der AEE AP11 ist mit 10-Zoll-Propellern ausgestattet, die schwarze oder graue Propellermuttern haben. Die Propeller sind Verbrauchsmaterialien. Kaufen Sie ggf. zusätzliche Propeller als Zubehör. -
Seite 13: Propeller Demontieren
2) Zum Abnehmen der Propeller drehen Sie die Propeller nur in die Entriegelungsrichtung entsprechend der Markierung, um Schäden zu vermeiden. 4 Fernsteuerung vorbereiten Die Fernsteuerung des AEE AP11 ist bereits werksseitig mit dem Empfänger des Quadrocopters gekoppelt. Die Fernsteuerung ist werksseitig auf den US-Modus eingestellt. -
Seite 14: Fernsteuerung Einschalten
Abbildung 13 Element Beschreibung Antenne Fernsteuerung Signalübertragung WLAN-Repeater Erweiterung der WLAN-Signal-Reichweite Smartphone-Halterung Zur Befestigung von Mobilgeräten Drücken Sie die Taste einmal zum Öffnen des Hakens auf dem Quadrocopter; drücken Sie erneut, um den Haken zu Taste Haken öffnen/schließen schließen (Hinweis: Haken ist optionales Zubehör) -
Seite 15: Fernsteuerung Bedienen
Für eine maximale Reichweite und höchste Zuverlässigkeit richten Sie die Antenne der Fernbedienung nach oben aus. Es darf sich kein Hindernis vor der Antenne des Quadrocopters befinden. Hindernisse können dazu führen, dass Sie die Kontrolle über den Quadrocopter verlieren. Achten Sie darauf, dass die Halterungen für das Mobilgerät und den Repeater die Antenne nicht behindern. -
Seite 16: Sender Und Empfänger Koppeln
5 Repeater vorbereiten Der AEE AP11 WLAN-Repeater ist ein Funkkommunikationsgerät, das im 2,4 GHz Frequenzband arbeitet. Er dient der Vergrößerung der Kommunikationsreichweite zwischen dem Mobilgerät und dem Quadrocopter. Die Kommunikationsreichweite verringert sich, wenn das Signal von Bäumen, Gebäuden oder dergleichen blockiert oder reflektiert oder durch andere Geräte auf dem gleichen Frequenzband gestört wird. -
Seite 17: Status-Led
Leuchtet blau WLAN-Repeater arbeitet korrekt. Leuchtet schnell blau (AUS für 1,5 Sekunden, EIN für 0,3 WLAN-Repeater befindet sich im Kopplungsmodus mit der Luftbildkamera. Sekunden) Blinkt langsam blau (AUS für 3 Sekunden, EIN für 0,3 WLAN-Repeater erfolgreich gekoppelt. Sekunden) 5.1.2 Status-LED Zeigt den Spannungsversorgungsstatus des Repeaters an. -
Seite 18: Tracker Statusleuchten
[ 2 ] Betriebsanzeige Betriebsanzeige leuchtet rot [ 3 ] Statusanzeige Statusanzeige leuchtet grün [ 4 ] Ladekontakte Ladekontakte. ※Hinweise: 1. Kopplung: Schalten Sie den Tracker ein und aktivieren Sie die Kopplungsfunktion, dann schalten Sie das Fluggerät ein, das integrierte 5,8 GHz-Modul führt die Kopplung automatisch durch. -
Seite 19: Aee Ap+ App Herunterladen Und Installieren
Wählen Sie dieses Netzwerk und geben Sie das Passwort „AEE12345“ ein. Abbildung 16 9 AEE AP+ App verwenden (Nur für AEE S61 Kamera) AEE AP+ dient hauptsächlich der Fernsteuerung der Kamera. Hier nehmen Sie Fotos und Videos auf und stellen Sie die Kamera ein; außerdem werden die Flugparameter angezeigt. 1.1.Hauptmenü... - Seite 20 Antippen, um das Album-Menü aufzurufen. Album Antippen, um das App-Einstellungsmenü aufzurufen. Einstellungen Verbindung mit der offiziellen Website von AEE aufbauen. Website Verbindung erfolgreich Verbindung fehlgeschlagen Hinweis: Bei Verwendung des Kamera- und Album-Menüs muss das Mobilgerät erst mit dem WLAN-Netzwerk des Quadrocopters verbunden werden.
-
Seite 21: Flug
(5) Vergewissern Sie sich, dass die Motoren korrekt starten, wenn der Quadrocopter eingeschaltet wird. Aus Sicherheitsgründen sollten die Propeller erst nach bestandenem Selbsttest installiert werden. (6) Vergewissern Sie sich, dass die AEE AP App korrekt mit der Kamera verbunden ist. 1 Kompass kalibrieren Die Kompass-Kalibrierung ist vor dem Erstflug erforderlich. -
Seite 22: Kalibrierung
1.1 Kalibrierung Wählen Sie ein freies Feld, um die Kalibrierung durchzuführen. Schalten Sie die Fernbedienung und den Quadrocopter ein und vergewissern Sie sich, dass sie einwandfrei funktionieren. Folgen Sie den nachstehenden Anleitungen, um den Kompass zu kalibrieren: Nach dem Einschalten... -
Seite 23: Allgemeine Bedienungshinweise Zum Flug
(5) Bewegen Sie den linken Joystick für einen gleichmäßigen Start aufwärts. Einzelheiten für den Flugbetrieb finden Sie in den Anleitungen für die Fernsteuerung. (6) Erstellen Sie mit der AEE AP App Fotos und Videos, während Sie den Flug genießen. Weitere Einzelheiten finden Sie im Kapitel AEE AP App verwenden. -
Seite 24: Vorgehensweise Im Failsafe-Modus
4.2 Vorgehensweise im Failsafe-Modus Sollten Sie während des Fluges einmal die Kontrolle über den Quadrocopter verlieren, so folgt der Quadrocopter automatisch dem nachstehenden Prozess: (1) Der Quadrocopter wird automatisch langsamer und schwebt. (2) Erlangt der Quadrocopter das Signal vom Sender innerhalb von 2 Sekunden zurück, so begibt sich das Flugleitsystem in den Normalmodus zurück und der Quadrocopter begibt sich nicht in den Failsafe-Modus, um automatisch an den Ausgangspunkt zurückzufliegen. -
Seite 25: Die Menüs
2) Der Treiber muss vor der ersten Verwendung installiert werden. Nach Beendigung der Treiber-Installation wird das Dialogfenster „Treiber erfolgreich installiert“ angezeigt (siehe nachstehende Abbildung). Klicken Sie auf „OK“, um die Installation zu beenden. 3. Die Menüs Aktualisierungsdatei durchsuchen Sprachauswahl... - Seite 26 aee.com...
-
Seite 27: Anhang
Maximale Geschwindigkeit Steigflug/Sinkflug Steigflug: 6 m/s; Sinkflug: 4 m/s Maximale Fluggeschwindigkeit 20 m/s (nicht empfohlen) Diagonale Länge 450 mm Flugdauer 20 min Kamera(Nur für AEE S61 Kamera) Sensorgröße 1 / 2.3 Effektive Pixel 16 Megapixels (MP) Auflösung 4608x3456 HD-Videoaufnahme Maximum 1080P / 60fps (N system), 1080P / 50fps (P system), 720P/120fps Fernsteuerung Reichweite Daten übertragung... -
Seite 28: Lösungsvorschläge Bei Problemen Mit Dem Gyroskop
3.2.1 Situations requiring recalibration 1) Die Daten des Beschleunigungsmessers sind anormal; die vier Auslagerlichter blinken schnell. 2) Die mechanische Struktur des Quadrocopter verändert sich. 3) Die Abdrift ist während des Fluges erheblich. 3.2.2 Kalibrierungsschritte Stellen Sie den Quadrocopter Nachdem der Quadrocopter... -
Seite 29: Quadrocopter Ist Außer Sicht Und Wlan Ist Getrennt
AEE-Produkte sind für Fertigungsfehler garantiert. Im Fall derartiger Defekte besteht die einzige Verpflichtung von AEE während der Garantiezeit in der Reparatur oder dem Austausch des defekten Teils oder Produkts gegen ein vergleichbares Teil oder Produkt, nach freiem Ermessen von AEE. Übertragung, Veränderung oder jeglicher unbefugte Eingriff in dieses Produkt führt zum Verlust der Garantieansprüche, selbst wenn der Schaden durch Defekt, Fahrlässigkeit oder einen Fehler...
