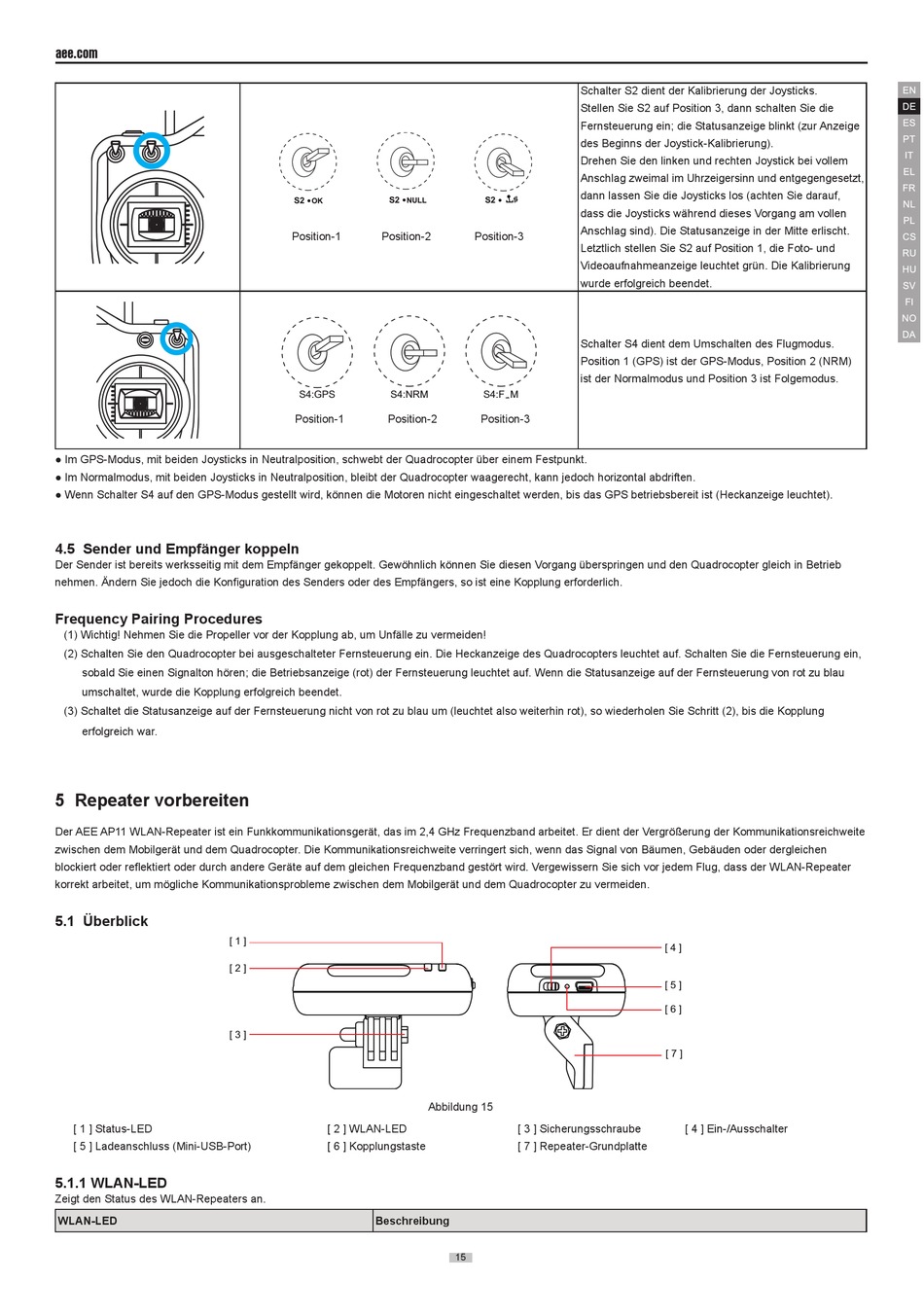

● Im GPS-Modus, mit beiden Joysticks in Neutralposition, schwebt der Quadrocopter über einem Festpunkt.
● Im Normalmodus, mit beiden Joysticks in Neutralposition, bleibt der Quadrocopter waagerecht, kann jedoch horizontal abdriften.
● Wenn Schalter S4 auf den GPS-Modus gestellt wird, können die Motoren nicht eingeschaltet werden, bis das GPS betriebsbereit ist (Heckanzeige leuchtet).
4.5 Sender und Empfänger koppeln
Der Sender ist bereits werksseitig mit dem Empfänger gekoppelt. Gewöhnlich können Sie diesen Vorgang überspringen und den Quadrocopter gleich in Betrieb
nehmen. Ändern Sie jedoch die Konfiguration des Senders oder des Empfängers, so ist eine Kopplung erforderlich.
Frequency Pairing Procedures
(1) Wichtig! Nehmen Sie die Propeller vor der Kopplung ab, um Unfälle zu vermeiden!
(2) Schalten Sie den Quadrocopter bei ausgeschalteter Fernsteuerung ein. Die Heckanzeige des Quadrocopters leuchtet auf. Schalten Sie die Fernsteuerung ein,
sobald Sie einen Signalton hören; die Betriebsanzeige (rot) der Fernsteuerung leuchtet auf. Wenn die Statusanzeige auf der Fernsteuerung von rot zu blau
umschaltet, wurde die Kopplung erfolgreich beendet.
(3) Schaltet die Statusanzeige auf der Fernsteuerung nicht von rot zu blau um (leuchtet also weiterhin rot), so wiederholen Sie Schritt (2), bis die Kopplung
erfolgreich war.
5 Repeater vorbereiten
Der AEE AP11 WLAN-Repeater ist ein Funkkommunikationsgerät, das im 2,4 GHz Frequenzband arbeitet. Er dient der Vergrößerung der Kommunikationsreichweite
zwischen dem Mobilgerät und dem Quadrocopter. Die Kommunikationsreichweite verringert sich, wenn das Signal von Bäumen, Gebäuden oder dergleichen
blockiert oder reflektiert oder durch andere Geräte auf dem gleichen Frequenzband gestört wird. Vergewissern Sie sich vor jedem Flug, dass der WLAN-Repeater
korrekt arbeitet, um mögliche Kommunikationsprobleme zwischen dem Mobilgerät und dem Quadrocopter zu vermeiden.
5.1 Überblick
[ 1 ]
[ 2 ]
[ 3 ]
[ 1 ] Status-LED
[ 5 ] Ladeanschluss (Mini-USB-Port)
5.1.1 WLAN-LED
Zeigt den Status des WLAN-Repeaters an.
WLAN-LED
S2
S2
OK
NULL
Position-1
Position-2
S4:GPS
S4:NRM
Position-1
Position-2
Abbildung 15
[ 2 ] WLAN-LED
[ 6 ] Kopplungstaste
Beschreibung
15
15
Schalter S2 dient der Kalibrierung der Joysticks.
Stellen Sie S2 auf Position 3, dann schalten Sie die
Fernsteuerung ein; die Statusanzeige blinkt (zur Anzeige
des Beginns der Joystick-Kalibrierung).
Drehen Sie den linken und rechten Joystick bei vollem
Anschlag zweimal im Uhrzeigersinn und entgegengesetzt,
dann lassen Sie die Joysticks los (achten Sie darauf,
S2
dass die Joysticks während dieses Vorgang am vollen
Anschlag sind). Die Statusanzeige in der Mitte erlischt.
Position-3
Letztlich stellen Sie S2 auf Position 1, die Foto- und
Videoaufnahmeanzeige leuchtet grün. Die Kalibrierung
wurde erfolgreich beendet.
Schalter S4 dient dem Umschalten des Flugmodus.
Position 1 (GPS) ist der GPS-Modus, Position 2 (NRM)
ist der Normalmodus und Position 3 ist Folgemodus.
S4:F M
Position-3
[ 3 ] Sicherungsschraube
[ 7 ] Repeater-Grundplatte
[ 4 ]
[ 5 ]
[ 6 ]
[ 7 ]
[ 4 ] Ein-/Ausschalter
