aee.com
Element
Nr.
Antenne
1
WLAN-Repeater
2
Smartphone-Halterung
3
Taste Haken öffnen/schließen
4
Repeaterhalterung
5
Rückkehrtaste
6
Geschwindigkeitsschalter S1
7
Kalibrierungsschalter S2
8
Kardanaufhngung
9
Steuerschalter S3
Flugmodusschalter S4
10
Fernsteuerung Betriebsanzeige
11
Statusanzeige
12
Foto- und Videoaufnahmeanzeige
13
Summer
14
Öse für Tragriemen
15
Linker Joystick
16
Rechter Joystick
17
Taste Luftbild-Videoaufnahme
18
Luftbild-Auslöser
19
Taste Video Stopp
20
Fernsteuerung ein/aus
21
22
Batteriefach
4.2 Fernsteuerung einschalten
(1) Setzen Sie vier AA-Batterien unter Beachtung der korrekten Polarität im Batteriefach ein.
(2) Stellen Sie die Schalter S1 und S2 auf die oberste Position und beide Joysticks auf die mittlere Position.
(3) Schalten Sie mit dem Ein-/Ausschalter die Fernsteuerung ein.
(4) Die Status-LED leuchtet nach dem Einschalten der Fernsteuerung rot.
● Vergewissern Sie sich, dass die Batterie der Fernsteuerung vollständig geladen ist. Werden die Batterien schwach, so gibt die Fernsteuerung ein
entsprechendes Warnsignal (di didi di didi...). Tauschen Sie dann die Batterien unverzüglich aus.
● Bei längerer Einlagerung entnehmen Sie die Batterien aus der Fernsteuerung.
● Entsorgen Sie Batterien umweltgerecht.
Warnung: Berühren Sie keinesfalls die Propeller, wenn Sie die Fernsteuerung bedienen.
4.3 Antenne ausrichten
Richten Sie die Antenne der Fernbedienung nach oben aus und achten Sie darauf, dass sich keine Hindernisse zwischen den Antennen des Senders und des
Empfängers befinden, um während des Fluges eine maximale Reichweite der Fernsteuerung zu gewährleisten.

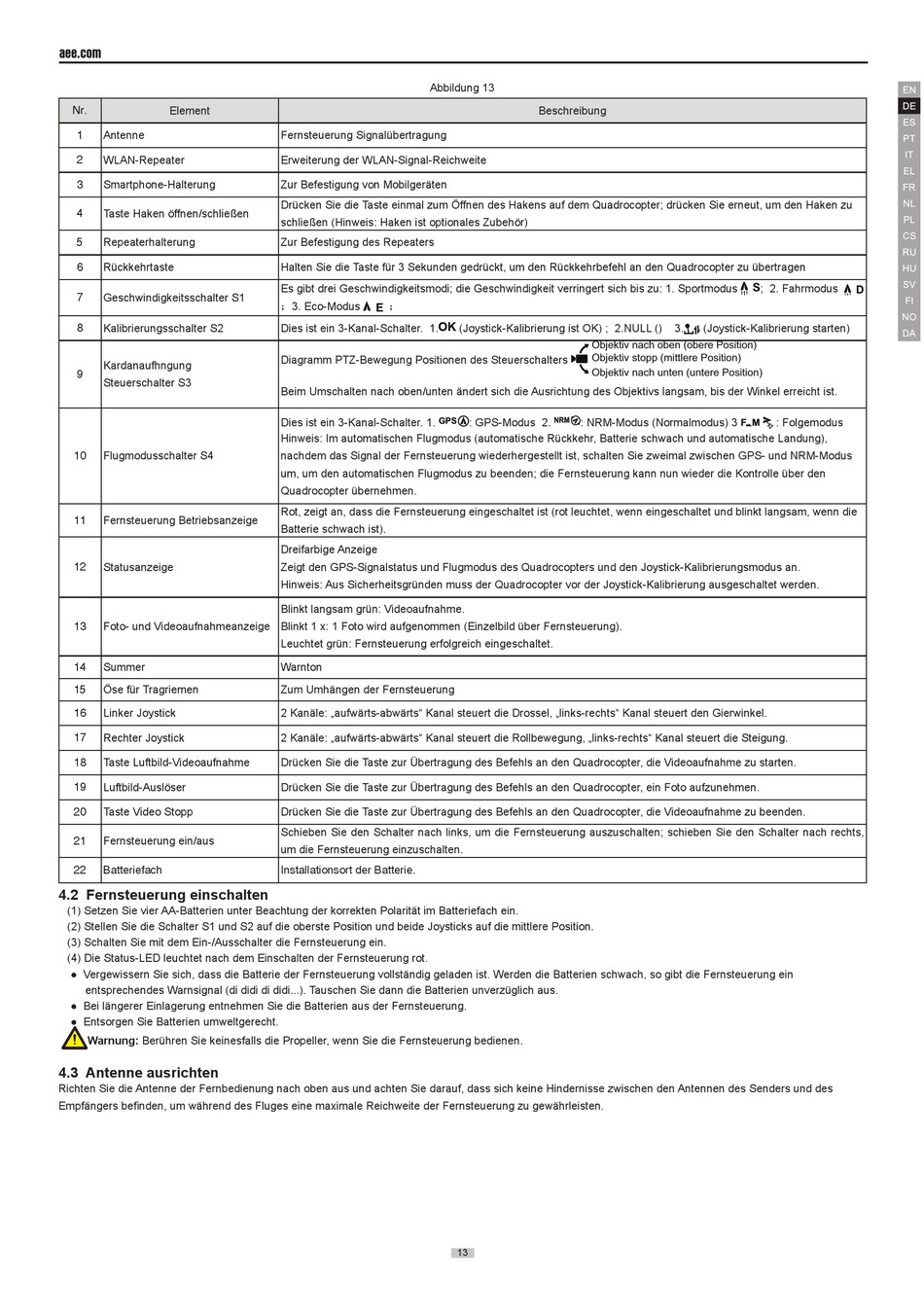

Abbildung 13
Fernsteuerung Signalübertragung
Erweiterung der WLAN-Signal-Reichweite
Zur Befestigung von Mobilgeräten
Drücken Sie die Taste einmal zum Öffnen des Hakens auf dem Quadrocopter; drücken Sie erneut, um den Haken zu
schließen (Hinweis: Haken ist optionales Zubehör)
Zur Befestigung des Repeaters
Halten Sie die Taste für 3 Sekunden gedrückt, um den Rückkehrbefehl an den Quadrocopter zu übertragen
Es gibt drei Geschwindigkeitsmodi; die Geschwindigkeit verringert sich bis zu: 1. Sportmodus
；3. Eco-Modus
；
Dies ist ein 3-Kanal-Schalter. 1.
Diagramm PTZ-Bewegung Positionen des Steuerschalters
Beim Umschalten nach oben/unten ändert sich die Ausrichtung des Objektivs langsam, bis der Winkel erreicht ist.
Dies ist ein 3-Kanal-Schalter. 1.
GPS
Hinweis: Im automatischen Flugmodus (automatische Rückkehr, Batterie schwach und automatische Landung),
nachdem das Signal der Fernsteuerung wiederhergestellt ist, schalten Sie zweimal zwischen GPS- und NRM-Modus
um, um den automatischen Flugmodus zu beenden; die Fernsteuerung kann nun wieder die Kontrolle über den
Quadrocopter übernehmen.
Rot, zeigt an, dass die Fernsteuerung eingeschaltet ist (rot leuchtet, wenn eingeschaltet und blinkt langsam, wenn die
Batterie schwach ist).
Dreifarbige Anzeige
Zeigt den GPS-Signalstatus und Flugmodus des Quadrocopters und den Joystick-Kalibrierungsmodus an.
Hinweis: Aus Sicherheitsgründen muss der Quadrocopter vor der Joystick-Kalibrierung ausgeschaltet werden.
Blinkt langsam grün: Videoaufnahme.
Blinkt 1 x: 1 Foto wird aufgenommen (Einzelbild über Fernsteuerung).
Leuchtet grün: Fernsteuerung erfolgreich eingeschaltet.
Warnton
Zum Umhängen der Fernsteuerung
2 Kanäle: „aufwärts-abwärts" Kanal steuert die Drossel, „links-rechts" Kanal steuert den Gierwinkel.
2 Kanäle: „aufwärts-abwärts" Kanal steuert die Rollbewegung, „links-rechts" Kanal steuert die Steigung.
Drücken Sie die Taste zur Übertragung des Befehls an den Quadrocopter, die Videoaufnahme zu starten.
Drücken Sie die Taste zur Übertragung des Befehls an den Quadrocopter, ein Foto aufzunehmen.
Drücken Sie die Taste zur Übertragung des Befehls an den Quadrocopter, die Videoaufnahme zu beenden.
Schieben Sie den Schalter nach links, um die Fernsteuerung auszuschalten; schieben Sie den Schalter nach rechts,
um die Fernsteuerung einzuschalten.
Installationsort der Batterie.
Beschreibung
(Joystick-Kalibrierung ist OK) ; 2.NULL ()
Objektiv nach oben (obere Position)
Objektiv stopp (mittlere Position)
Objektiv nach unten (untere Position)
: GPS-Modus 2.
NRM
: NRM-Modus (Normalmodus) 3
13
13
S
; 2. Fahrmodus
3.
(Joystick-Kalibrierung starten)
: Folgemodus
F M
