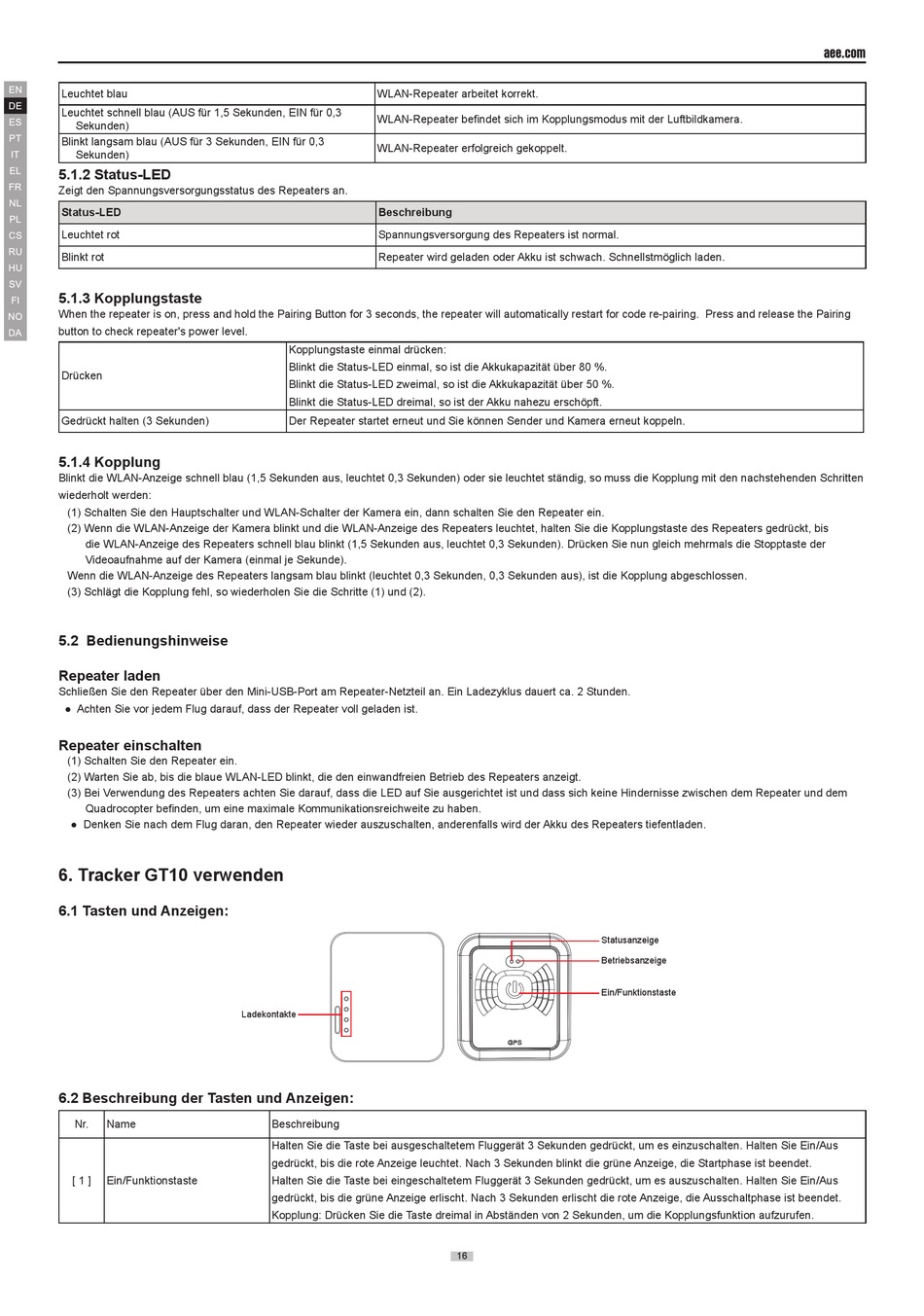

Leuchtet blau
Leuchtet schnell blau (AUS für 1,5 Sekunden, EIN für 0,3
Sekunden)
Blinkt langsam blau (AUS für 3 Sekunden, EIN für 0,3
Sekunden)
5.1.2 Status-LED
Zeigt den Spannungsversorgungsstatus des Repeaters an.
Status-LED
Leuchtet rot
Blinkt rot
5.1.3 Kopplungstaste
When the repeater is on, press and hold the Pairing Button for 3 seconds, the repeater will automatically restart for code re-pairing. Press and release the Pairing
button to check repeater's power level.
Drücken
Gedrückt halten (3 Sekunden)
5.1.4 Kopplung
Blinkt die WLAN-Anzeige schnell blau (1,5 Sekunden aus, leuchtet 0,3 Sekunden) oder sie leuchtet ständig, so muss die Kopplung mit den nachstehenden Schritten
wiederholt werden:
(1) Schalten Sie den Hauptschalter und WLAN-Schalter der Kamera ein, dann schalten Sie den Repeater ein.
(2) Wenn die WLAN-Anzeige der Kamera blinkt und die WLAN-Anzeige des Repeaters leuchtet, halten Sie die Kopplungstaste des Repeaters gedrückt, bis
die WLAN-Anzeige des Repeaters schnell blau blinkt (1,5 Sekunden aus, leuchtet 0,3 Sekunden). Drücken Sie nun gleich mehrmals die Stopptaste der
Videoaufnahme auf der Kamera (einmal je Sekunde).
Wenn die WLAN-Anzeige des Repeaters langsam blau blinkt (leuchtet 0,3 Sekunden, 0,3 Sekunden aus), ist die Kopplung abgeschlossen.
(3) Schlägt die Kopplung fehl, so wiederholen Sie die Schritte (1) und (2).
5.2 Bedienungshinweise
Repeater laden
Schließen Sie den Repeater über den Mini-USB-Port am Repeater-Netzteil an. Ein Ladezyklus dauert ca. 2 Stunden.
● Achten Sie vor jedem Flug darauf, dass der Repeater voll geladen ist.
Repeater einschalten
(1) Schalten Sie den Repeater ein.
(2) Warten Sie ab, bis die blaue WLAN-LED blinkt, die den einwandfreien Betrieb des Repeaters anzeigt.
(3) Bei Verwendung des Repeaters achten Sie darauf, dass die LED auf Sie ausgerichtet ist und dass sich keine Hindernisse zwischen dem Repeater und dem
Quadrocopter befinden, um eine maximale Kommunikationsreichweite zu haben.
● Denken Sie nach dem Flug daran, den Repeater wieder auszuschalten, anderenfalls wird der Akku des Repeaters tiefentladen.
6. Tracker GT10 verwenden
6.1 Tasten und Anzeigen:
6.2 Beschreibung der Tasten und Anzeigen:
Nr.
Name
[ 1 ]
Ein/Funktionstaste
WLAN-Repeater arbeitet korrekt.
WLAN-Repeater befindet sich im Kopplungsmodus mit der Luftbildkamera.
WLAN-Repeater erfolgreich gekoppelt.
Beschreibung
Spannungsversorgung des Repeaters ist normal.
Repeater wird geladen oder Akku ist schwach. Schnellstmöglich laden.
Kopplungstaste einmal drücken:
Blinkt die Status-LED einmal, so ist die Akkukapazität über 80 %.
Blinkt die Status-LED zweimal, so ist die Akkukapazität über 50 %.
Blinkt die Status-LED dreimal, so ist der Akku nahezu erschöpft.
Der Repeater startet erneut und Sie können Sender und Kamera erneut koppeln.
Ladekontakte
Beschreibung
Halten Sie die Taste bei ausgeschaltetem Fluggerät 3 Sekunden gedrückt, um es einzuschalten. Halten Sie Ein/Aus
gedrückt, bis die rote Anzeige leuchtet. Nach 3 Sekunden blinkt die grüne Anzeige, die Startphase ist beendet.
Halten Sie die Taste bei eingeschaltetem Fluggerät 3 Sekunden gedrückt, um es auszuschalten. Halten Sie Ein/Aus
gedrückt, bis die grüne Anzeige erlischt. Nach 3 Sekunden erlischt die rote Anzeige, die Ausschaltphase ist beendet.
Kopplung: Drücken Sie die Taste dreimal in Abständen von 2 Sekunden, um die Kopplungsfunktion aufzurufen.
Statusanzeige
Betriebsanzeige
Ein/Funktionstaste
16
