Nivotester FTR325

Messprinzip

Messeinrichtung

Grenzsignalfunktion

Funktionsüberwachung
Endress+Hauser

Arbeitsweise und Systemaufbau

Der Nivotester FTR325 überwacht den Open-Kollektor-Ausgang der Mikrowellenschranke Soliwave FDR50/
FQR50 und stellt diesen Ausgang mittels eines Relais (Umschalter) dem Anwender für eigene Anwendungen
zur Verfügung. Eine Leuchtdiode zeigt den Schaltzustand des Relais an.
Der Eingang des Schaltverstärkers Nivotester FTR325 ist vom Netz und vom Ausgang galvanisch getrennt. Er
wird über eine dreiadrige Leitung (in Stern- oder Ringverdrahtung) mit der Mikrowellenschranke verbunden,
wobei der Nivotester die Versorgungsspannung (eigensicherer Gleichstromkreis) für den Sender FQR50 sowie
den Empfänger FDR50 zur Verfügung stellt.
Sender
Nivotester FTR325

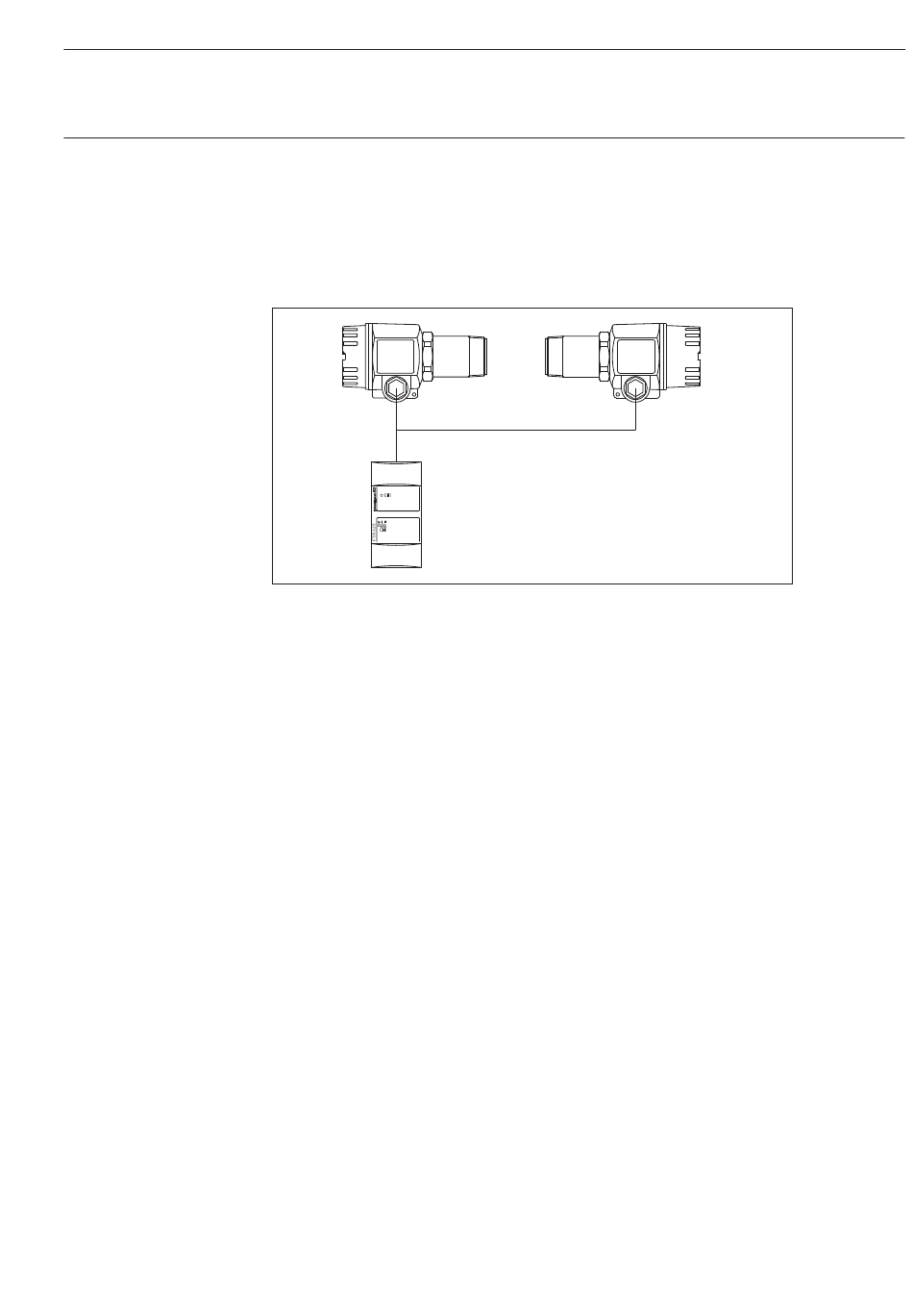

Die gesamte Messeinrichtung zur Grenzstanddetektion besteht aus:
• einem Sender FQR50,
• einem Empfänger FDR50 und
• einem Auswertegerät Nivotester FTR325
An den Nivotester können optische oder akustische Signalgeber, Schütze, Relais, Magnetventile usw.
angeschlossen werden.
Mit der richtigen Wahl der Grenzsignalfunktion (ab Seite 9) wird erreicht, dass das Relais für den Signalausgang
und die Störung im Ruhezustand immer angezogen ist (Sicherheitsbetrieb).
In Kombination mit der Mikrowellenschranke Soliwave FDR50/FQR50 ist folgender Sicherheitsbetrieb mög-
lich:
• Das Relais fällt ab, wenn:
- der Schaltpunkt erreicht wird (Mikrowellenschranke bedeckt),
- eine Störung auftritt oder
- die Versorgungsspannung ausfällt.
• Das Relais fällt ab, wenn:
- der Schaltpunkt unterschritten wird (Mikrowellenschranke unbedeckt),
- eine Störung auftritt oder
- die Versorgungsspannung ausfällt.
Zur Erhöhung der Betriebssicherheit ist der Nivotester FTR325 mit einer Funktionsüberwachung ausgerüstet.
Eine Störung wird durch eine Leuchtdiode angezeigt, das Störrelais fällt ab.
In Kombination mit der Mikrowellenschranke Soliwave FQR50/FDR50-C* bzw. -D* kann der Nivotester
FTR325-B* bzw. -D* folgende Störung erkennen und mittels Leuchtdiode zur Anzeige bringen:
• Leitungsbruch in der Versorgungsspannungsleitung zum Sender FQR50
• Stromaufnahme der Mikrowellenschranke (Sender FQR50 und/oder Empfänger FDR50) zu hoch
• Kurzschluss (Sender FQR50, Empfänger FDR50 oder Verdrahtung)
Eine manuelle Funktionsüberwachung kann durch Betätigen des Prüftasters durchgeführt werden.
Empfänger
3
