TI01565K/09/DE/01.21
71514319
2021-01-29
Products
Technische Information

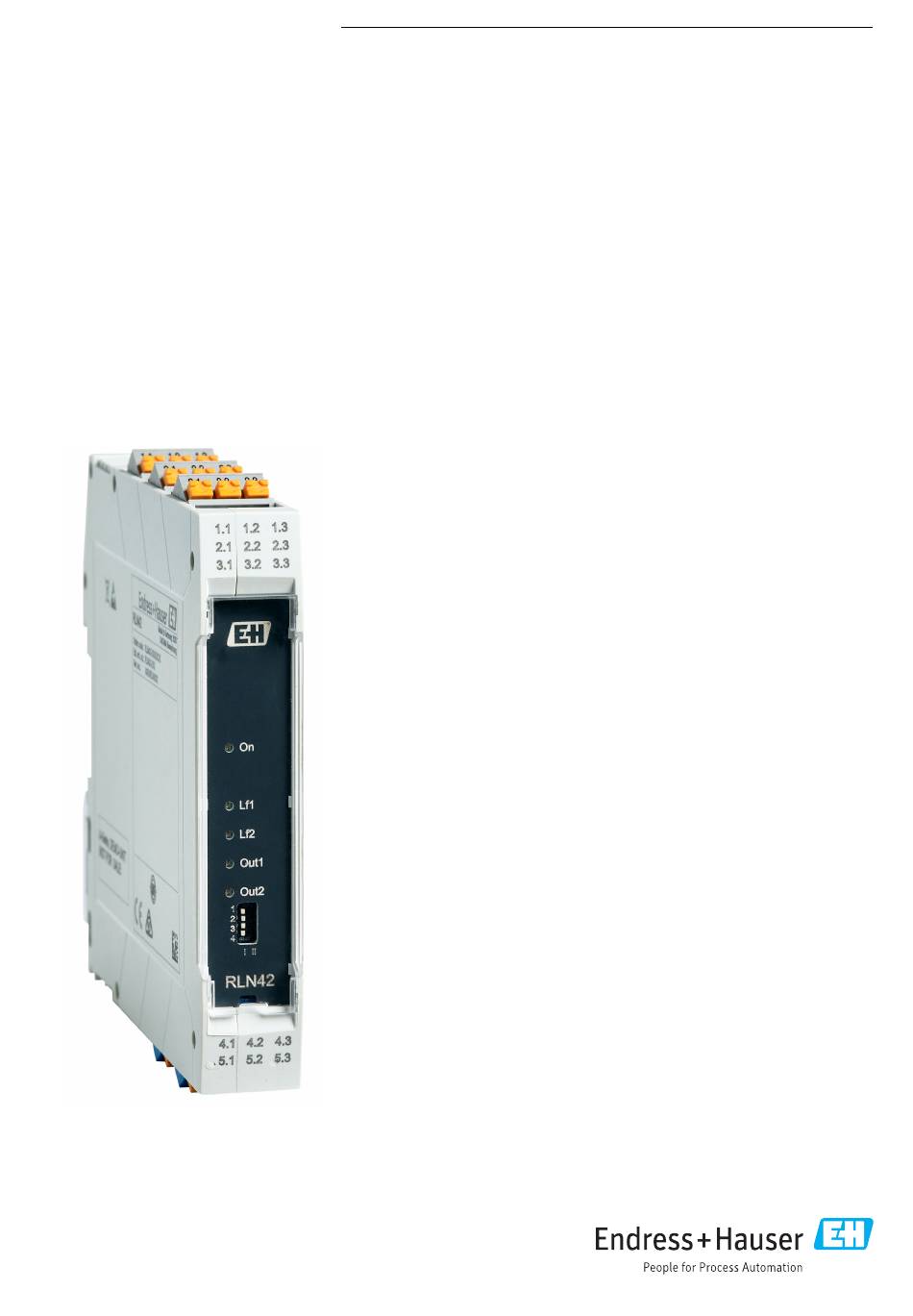

RLN42
NAMUR Trennschaltverstärker
2-kanaliger NAMUR-Trennschaltverstärker mit
Weitbereichsversorgung und Relais-Signalausgang
Anwendungsgebiet
• Trennschaltverstärker zur Übertragung binärer Schaltsignale
• Eingang für Näherungssensoren nach NAMUR (EN60947-5-6) sowie unbeschal-
tene oder widerstandsbeschaltene Kontakte
• Galvanische 3-Wege-Trennung
Für sicherheitsgerichtete Anwendungen bis SIL 2 nach IEC61508 geeignet
• Optional mit Widerstandskoppelglied für Leitungsüberwachung von mechanischen
Schaltkontakten
• Überwachung von Eingangskreisen auf Leitungsfehler wie Bruch und Kurzschluss
(LFD), abschaltbar
• Ausgangsseitige Relaiskontakte als Signalausgang, Wirkungsrichtung (Arbeits-
oder Ruhestromverhalten) über DIP-Schalter wählbar
• Für Umgebungstemperaturen –40 ... 60 °C (–40 ... 140 °F)
Ihre Vorteile
• Weitbereichsversorgung von 19,2 ... 253 V
• Kompakte Gehäusebreite: 17,5 mm (0,69 in)
• In der Option mit Ex-Zulassung Installation in Ex-Zone 2 zulässig
• Einfache und schnelle Verdrahtung durch steckbare Anschlussklemmen
Solutions
AC/DC
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser RLN42
Inhaltszusammenfassung für Endress+Hauser RLN42
- Seite 1 Products Solutions Services TI01565K/09/DE/01.21 71514319 2021-01-29 Technische Information RLN42 NAMUR Trennschaltverstärker 2-kanaliger NAMUR-Trennschaltverstärker mit Weitbereichsversorgung und Relais-Signalausgang Anwendungsgebiet • Trennschaltverstärker zur Übertragung binärer Schaltsignale • Eingang für Näherungssensoren nach NAMUR (EN60947-5-6) sowie unbeschal- tene oder widerstandsbeschaltene Kontakte • Galvanische 3-Wege-Trennung Für sicherheitsgerichtete Anwendungen bis SIL 2 nach IEC61508 geeignet...
-
Seite 2: Inhaltsverzeichnis
RLN42 Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....3 Betriebsanleitung (BA) ......10 Sicherheitshinweise (XA) . -
Seite 3: Arbeitsweise Und Systemaufbau
RLN42 Arbeitsweise und Systemaufbau Produktbeschreibung Produktaufbau NAMUR-Trennschaltverstärker • Der NAMUR-Trennschaltverstärker ist für den Betrieb von Näherungsinitiatoren (nach EN 60947-5-6 (NAMUR)) und unbeschalteten sowie widerstandsbeschalteten mechanischen Kontak- ten ausgelegt. Als Signalausgang steht pro Kanal ein Relais (Wechsler) zur Verfügung. Die Ener- gieversorgung ist als Weitbereichsversorgung (UP) ausgelegt. -
Seite 4: Ex-Anschlusswerte
375 V Energieversorgung Klemmenbelegung Verdrahtung auf einen Blick 24..230V AC/DC A0043438 1 Klemmenbelegung RLN42 Versorgungsspannung Die Module werden über die Anschlussklemmen 1.1 und 1.2 mit 24 … 230 V versorgt. AC/DC Wichtige Anschlussdaten Energieversorgung Versorgungsspannungs- 24 … 230 V... -
Seite 5: Montage
RLN42 Montage Montageort Das Gerät ist zur Montage auf 35 mm (1,38 in) Hutschienen nach IEC 60715 (TH35) konzipiert. Das Gerät besitzt durch sein Gehäuse eine Basisisolierung zu benachbarten Geräten für 300 Veff. Bei der Installation mehrerer Geräte nebeneinander ist dies zu beachten und gegebenenfalls eine zusätz- liche Isolation vorzusehen. -
Seite 6: Konstruktiver Aufbau
RLN42 Konstruktiver Aufbau Bauform, Maße Angaben in mm (in) Klemmengehäuse zur Montage auf Hutschiene A0044417 Breite (B) x Länge (L) x Höhe (H) (mit Anschlussklemmen): 17,5 mm (0,69 in) x 116 mm (4,57 in) x 107,5 mm (4,23 in) Gewicht Gerät mit Anschlussklemmen (Angaben aufgerundet):... -
Seite 7: Anzeige- Und Bedienelemente
RLN42 Anzeige- und Bedienelemente A0043446 2 Anzeige- und Bedienelemente Steckbare Schraub- oder Push-in Anschlussklemme LED grün "On" Spannungsversorgung LED rot "LF1" Leitungsfehler der Sensorleitung 1 LED rot "LF2" Leitungsfehler der Sensorleitung 2 LED gelb "OUT1" Status Relais 1 LED gelb "OUT2" Status Relais 2 Schalter DIP 1 ... -
Seite 8: Wahrheitstabelle 2-Kanalig
RLN42 Wahrheitstabelle 2-kanalig Sensor am Eingang Ein- DIP-Schalter DIP-Schalter Aus- Zulässig gangs- Kanal 1 Kanal 2 gang für kreis Relais- sicher- kontakt heitsge- richtete Anwen- dungen Schalter Wider- NAMUR Zustand 1 Schlie- Öffner LF Rot standsbe- ßer Gelb schaltete Kontakte... -
Seite 9: Zubehör
• Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com. -
Seite 10: Funktionale Sicherheit
Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild ein- geben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Kurzanleitung (KA) Schnell zum 1. Messwert Die Anleitung liefert alle wesentlichen Informationen von der Warenannahme bis zur Erstinbetrieb- nahme. - Seite 12 *71514319* 71514319 www.addresses.endress.com...
