Achtung:
Benutzen Sie für diese Empfänger auf keinen Fall den
Graupner|iFS-Updater ! Dies zerstört die Empfänger-Software.
GRAUPNER GmbH & Co. KG – Postfach 1242 – 73230 Kirchheim/Teck – www.graupner.de

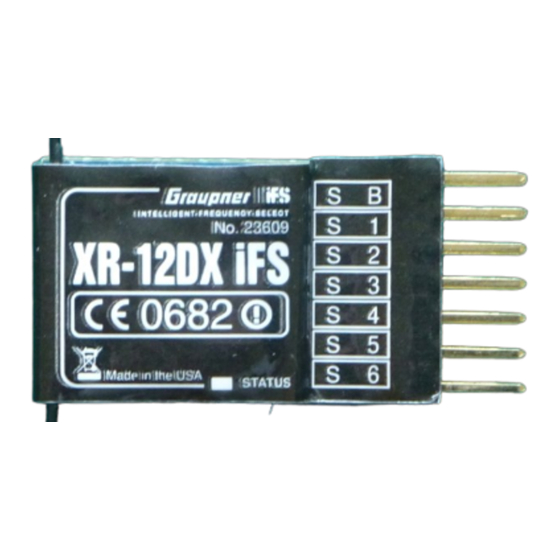

Empfänger XR -12DXT IFS
Empfänger XR -12DX IFS
Empfänger XR -12DXS IFS
Einbau- und Bedienungsanleitung
Seite 1 - 9
Installation and Usage Manual
Page 10 - 18
Installation et mode d'emploi
Page 19 - 27
Firmware v1.3
Manual v1.5
Revision: June, 2010
Inhaltsverzeichnis
Verwandte Anleitungen für GRAUPNER XR-12DXT IFS
Inhaltszusammenfassung für GRAUPNER XR-12DXT IFS
- Seite 1 Page 19 - 27 Achtung: Benutzen Sie für diese Empfänger auf keinen Fall den Graupner|iFS-Updater ! Dies zerstört die Empfänger-Software. Firmware v1.3 Manual v1.5 Revision: June, 2010 GRAUPNER GmbH & Co. KG – Postfach 1242 – 73230 Kirchheim/Teck – www.graupner.de...
- Seite 2 Diese Anleitung sollte ausreichende und klare Informationen für den Einbau und den Gebrauch des Systems bieten. Haftung Durch den Gebrauch der Anlage stimmen Sie zu, die Graupner GmbH & Co. KG von jeglicher Haftung freizustellen. Rechtliche Informationen Die Funktion sowie das Erscheinungsbild dieses Systems sind durch deutsche, sowie US- Copyright-Rechte geschützt.
-
Seite 3: Einbau
1. EINBAU Bei Verwendung des Graupner|iFS-HF-Moduls muss die Modulation des Senders auf PPM, MPLX, PPM18 eingestellt werden. Ausnahme: Bei Graupner/JR-Sendern und Verwendung eines Graupner|IFS Empfängers der über mehr als 9 Kanäle verfügt, benutzen Sie bitte die Betriebsart PPM24. 1.1 Einbau des Empfängers Gleichgültig, welchen Graupner|iFS-Empfänger Sie verwenden, die Vorgehensweise ist stets... -
Seite 4: Betrieb Des Systems
Status-LED dauerhaft rot leuchtet, entfernen Sie den Binding-Stecker wieder. Die Status-LED wird nun schnell rot blinken, um anzuzeigen, dass der Empfänger nun auf einen Graupner|iFS- Sender zum Binden wartet. Bei erfolgreichem Binding geht die LED kurz an und dann aus. - Seite 5 Sollte die STATUS-LED am Sender nicht grün leuchten, wiederholen Sie die gesamte Prozedur. Sie müssen danach den Sender und alle Empfänger aus und wieder einschalten. Ihr Graupner|iFS-System ist nun betriebsbereit, wenn die Status LED am Sender grün und die LED am Empfänger rot leuchtet.
- Seite 6 Unterbrechungen feststellen, lassen Sie den Programmierknopf los. Das Lösen des Programmierknopfes sollte eine sofortige Reaktion ermöglichen. Falls es dies nicht 100% tut, benutzen Sie das System nicht und kontaktieren Sie Graupner GmbH & Co. KG. 8. Der Test ist beendet.
-
Seite 7: Stromversorgung Des Systems
Sie sollten eine Stromversorgung verwenden, die die richtige Spannung liefert, auch unter hoher Last. Selbst kleine Servos wie die Graupner/JR DS-281 können bis zu 0.7 Ampere ziehen, wenn Sie unter Last blockieren. Vier dieser Servos in einem „Foamie“ können technisch 3 Ampere ziehen, hierbei ist der Strom, der für den Empfänger benötigt wird, noch nicht eingeschlossen. - Seite 8 Ausgangsspannung unter Hitze oder Last. In Fahrt- oder Flugreglern integrierte BECs müssen einen genügend hohen Strom zur Verfügung stellen können, um Graupner|iFS-Empfänger ausreichend mit Strom versorgen zu können. Wir haben viele Regler untersucht, die nicht funktionierten. Obwohl Schalterkabel eine sehr komfortable Art und Weise sind , RC-Modelle ein- und auszuschalten, können sie doch die Ursache von Systemausfällen sein.
-
Seite 9: Garantie
6. GARANTIE Wir gewähren auf dieses Erzeugnis eine Garantie von 24 Monaten. Die Fa. Graupner GmbH & Co. KG, Henriettenstraße 94-96, 73230 Kirchheim/Teck gewährt ab dem Kaufdatum auf dieses Produkt eine Garantie von 24 Monaten. Die Garantie gilt nur für die bereits beim Kauf des Produktes vorhandenen Material- oder Funktionsmängel. -
Seite 10: Hinweise Zum Umweltschutz
7. HINWEISE ZUM UMWELTSCHUTZ Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin, dass dieses Produkt bzw. elektronische Teile davon am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden dürfen. Es muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. -
Seite 29: Konformitätserklärung Declaration Of Conformity Déclaration De Conformité
8. KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY DÉCLARATION DE CONFORMITÉ Bedienungsanleitung IFS Seite 28... - Seite 30 Notizen Bedienungsanleitung IFS Seite 29...
- Seite 31 Notizen Bedienungsanleitung IFS Seite 30...
- Seite 32 Graupner GmbH & Co. KG Henriettenstraße 94 – 96 D-73230 Kirchheim/Teck Germany www.graupner.de www.graupner-ifs-system.de Änderungen sowie Liefermöglichkeiten vorbehalten. Lieferung durch den Fachhandel. Bezugsquellen werden nachgewiesen. Für Druckfehler kann keine Haftung übernommen werden. Specifications and availability subject to change. Supplied through specialist model shops only.
