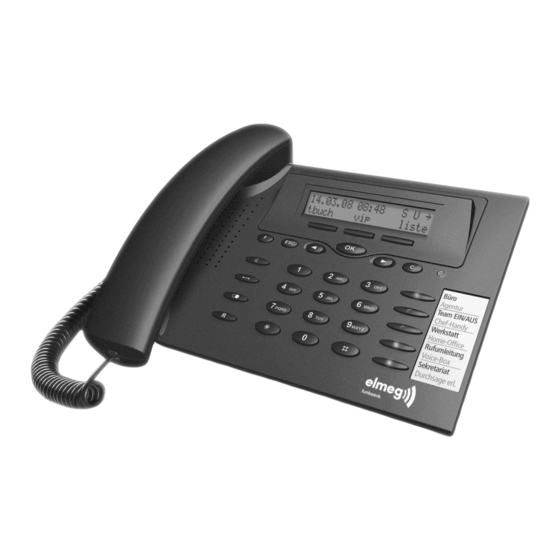

- Seite 1 Bedienungsanleitung elmeg CS290 / CS290-U / IP-S290 Deutsch...
-
Seite 2: Bedienoberfläche Des Telefons
Deutsch Bedienoberfläche des Telefons Funktions-Taste: Mit dieser Taste öffnen Sie das Programmier-Menü. Befinden Sie sich bereits in einem Menü und betätigen dann die Taste , stehen Ihnen menüabhängige Funktionen zur Verfügung oder Sie gehen einen Programmierschritt zurück. Escape-Taste: Durch Betätigen der Escape-Taste wird während des Programmierens wieder der Ruhezustand des Telefons erreicht. -
Seite 3: Beschreibung Und Installation
Die Leuchtdioden der beiden unteren Tasten sind zweifarbig (nur CS 290 und CS 290-U). Beschriftungsschild für programmierbare Funktionstasten Beschreibung und Installation elmeg CS290 Dieses Systemtelefon ist für den Anschluss an einem internen S0-Anschluss (4adrige Verkabelung) einer elmeg TK-Anlage vorgesehen. elmeg CS290-U Dieses Systemtelefon ist für den Anschluss an einem internen Up0-Anschluss (2adrige Verkabelung) einer... -
Seite 4: Pflege Und Wartung
Deutsch Elektronische Geräte (z.B. HiFi-Geräte, Bürogeräte oder Mikrowellengeräte) Eindringende Feuchtigkeit oder Flüssigkeiten Aggressive Flüssigkeiten oder Dämpfe Starker Staub • Benutzen Sie das Gerät nicht in Feuchträumen oder explosionsgefährdeten Bereichen. • Öffnen Sie nur die Bereiche des Gerätes, die in der Montage- / Bedienungsanleitung vorgegeben sind. - Seite 5 Deutsch elmeg CS290 am ISDN-Anschluss Schließen Sie die ISDN-Anschlussschnur (1) wie im Bild 2 gezeigt an die So-Buchse an. Bitte be- achten Sie, dass der längere ISDN-Stecker in die ISDN-Anschlussdose und der kürzere ISDN-Ste- cker in die ISDN-Buchse des Telefons gesteckt wird.
- Seite 6 Deutsch elmeg IP-S290 am Ethernet-Anschluss Steckernetzgerät-An- schluss Steckernetzgerät Ethernet PC-Anschluss PC oder weiteres IP-Tele- Ethernet TK-Anlagen-An- schluss elmeg TK-Anlage Audio-in Anschluss (Mi- krofon) Audio-out Anschluss (Hö- rer) Bild 3 Headset mit zwei 5mm Stereo-Klinkenstecker. Audio in / Audio out Das Telefon verfügt über einen Eingang (7) und einen Ausgang (8) für Audio-Signale. Diese Anschüsse sind für den Anschluss eines Headsets vorgesehen.
- Seite 7 Deutsch Besteht keine Verbindung zur TK-Anlage (keine LAN-Verbindung oder das Telefon ist nicht angemeldet) wird im Display die Uhrzeit durch das Symbol » « ersetzt. -----/ /---‰ Sie können jetzt das IP-Systemtelefon wie ein Systemtelefon am ISDN oder UP0 nutzen. Anschließen eines Headsets (nicht im Lieferumfang) Empfohlen: Headsets der Fa.
-
Seite 8: Wechseln Des Beschriftungsfeldes
Deutsch Wechseln des Beschriftungsfeldes Die Beschriftungsschilder für die Funktionstasten finden Sie auf der letzten Seite dieser Bedienungsanlei- tung. Trennen Sie das gewünschte Beschriftungsschild heraus. Zum Wechseln des Schildes ziehen Sie die flexible Abdeckung zwischen Daumen und Zeigefinger zusam- men und heben Sie die Abdeckung nach oben ab. Das Beschriftungsschild kann dann gewechselt werden. Sie können das Beschriftungsfeld über Ihren PC selber beschriften. - Seite 9 Deutsch Anschluss an einer TK-Anlage > Beginnen Sie wie folgt: - » « » « konfig tkanl • Rufnummernlänge (Softkey » «) numl nge Maximale Länge der internen Rufnummern, die anderen Teilnehmern der TK-Anlage zugewiesen sind; • Automatische Amtsholung (Softkey » «) amt_holen Bei automatischer Amtsholung entfällt bei externen Gesprächen die Wahl der Amtskennziffer.
- Seite 10 € Ö Ø ß Ü ¥ Alle eingegebenen Buchstaben werden als Großbuchstaben angezeigt. Beispiel: » «. FUNKWERK Die Taste » « ist mit verschiedenen Sonderzeichen belegt. Z.B.: » «, » «, » «, » «, » «, » «, »...
-
Seite 11: Zusätzliche Displayinformationen
Deutsch Nach dem ersten Betätigen der Taste » « wird ein Leerzeichen eingefügt. Nach dem zweiten Betätigen dieser Taste werden einige Sonderzeichen im Display angezeigt. Um ein Sonderzeichen auszuwählen, betä- tigen Sie die zugeordnete Tasten … . Möchten Sie sich weitere Sonderzeichen ansehen, betätigen Sie die Taste Zusätzliche Displayinformationen Im Ruhezustand des Telefons werden in der oberen Zeile des... -
Seite 12: Bedienung
Deutsch Betätigen Sie die Pfeil-Tasten, um die ge- Melodie w hlen wünschte Melodie einzustellen. - ------- Bestätigen Sie die Eingabe mit OK. Lautstärke der Tonrufmelodie einstellen Betätigen Sie im Menü » «, » « den Softkey » « und an- msn-1 MSN-1 programmieren lauts... - Seite 13 Deutsch Rufnummer wählen - mit Korrekturmöglichkeit Hörer aufgelegt Rufnummer wählen Hörer abheben Gespräch Um die Rufnummer zu ändern oder eine falsche Eingabe zu korrigieren, wählen Sie mit den Pfeil-Tasten die falsche Ziffer und betätigen Sie die -Taste, um diese zu löschen. Möchten Sie das Gespräch über den Hörer führen, so heben Sie nach der Eingabe der Rufnummer den Hö- rer ab.
-
Seite 14: Rufnummer Nicht Übermitteln
Deutsch Ein Gespräch mit fester Rufnummer (MSN) einleiten Sie können eine interne oder externe Wahl so durchführen, dass von Ihrem Telefon eine bestimmte Ruf- nummer (MSN) zum Gesprächspartner übermittelt wird. Diese Rufnummer muss vorab in Ihrem Telefon eingetragen sein. Während der Anwahl sehen Sie in der zweiten Zeile des Displays die übermittelte Ruf- nummer (»... - Seite 15 Deutsch Wahlwiederholung Einfache Wahlwiederholung Hörer aufgelegt Hörer abheben Gespräch Erweiterte Wahlwiederholung In der erweiterten Wahlwiederholung werden die letzten 10 Anrufe, Verbindungen (Gespräche) und ge- wählten Rufnummern gespeichert. Sie können diese Einträge durch Betätigen der -Taste oder der Pfeil-Tasten ansehen und anschließend automatisch wählen. <>...
-
Seite 16: Headset (Leichtes Sprechzeug) Nutzen
Deutsch Automatische Wahlwiederholung ausschalten Sie können eine eingeleitete automatische Wahlwiederholung jederzeit ausschalten. Es werden dann keine weiteren Anrufversuche durchgeführt. Um die automatische Wahlwiederholung während einer automatischen Wahl auszuschalten, betätigen Sie -Taste. Möchten Sie die automatische Wahlwiederholung im Ruhezustand des Telefons ausschalten, gehen Sie wie folgt vor: autowahl Hörer aufgelegt... - Seite 17 Deutsch Lauthören während der Headset-Nutzung ein- oder ausschalten Gespräch über Lauthören Gespräch über Headset Lauthören aus- Gespräch über Headset aus- Headset einschalten und Lauthören schalten Headset schalten Anklopfen, Rückfrage, Makeln und Konferenz Anklopfen Wenn Sie für Ihr Telefon Anklopfen erlaubt haben, sind Sie während einer bestehenden Verbindung für weitere Anrufer erreichbar.
-
Seite 18: Gesprächsübergabe (Vermitteln)
Deutsch konf Gespräch mit Teilnehmer 1, Konferenz mit Teilnehmer 1 und Teilnehmer 2 wird gehalten Teilnehmer 2 Um die Konferenzschaltung zu beenden, betätigen Sie den Softkey unter » «. Sie sind dann wie- zur ck der mit dem Teilnehmer der letzten aktiven Verbindung verbunden. Der andere Teilnehmer wird jetzt wieder gehalten. -
Seite 19: Konformitätserklärung Und Ce-Zeichen
Gerät am Ende der Nutzungsdauer bei den hierfür vorgesehenen Entsorgungsstellen getrennt vom normalen Hausmüll zu entsorgen ist. © 2005 Funkwerk Enterprise Communications GmbH - Alle Rechte vorbehalten. Ein Nachdruck dieser Dokumentation - auch auszugsweise - ist nur zulässig mit Zustimmung des Heraus- gebers und genauer Nennung der Quellenangabe, unabhängig von der Art und Weise oder den Medien...
