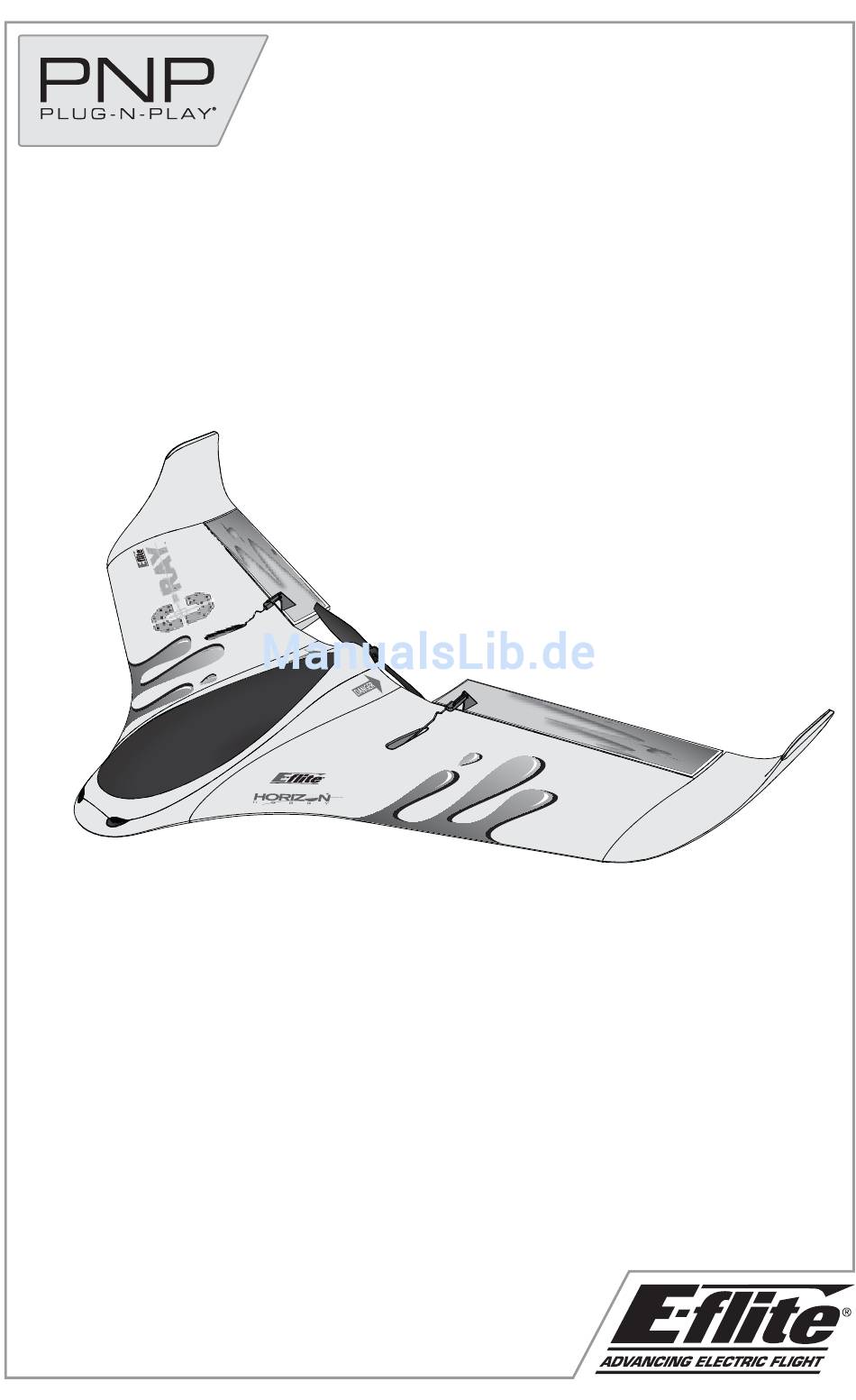

- Seite 1 C-Ray ™ Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni...
-
Seite 2: Warnungen Und Sicherheitshinweise
HINWEIS Allen Anweisungen, Garantien und anderen zugehörigen Dokumenten sind Änderungen nach Ermessen von Horizon Hobby, Inc. vorbehalten. Aktuelle Produktliteratur fi nden Sie unter www.horizonhobby.com im Support-Abschnitt für das Produkt. Begriffserklärung Die folgende Begriffe werden in der gesamte Produktliteratur verwendet, um die Gefährdungsstufen im Umgang mit dem Produkt zu defi... -
Seite 3: Inhaltsverzeichnis

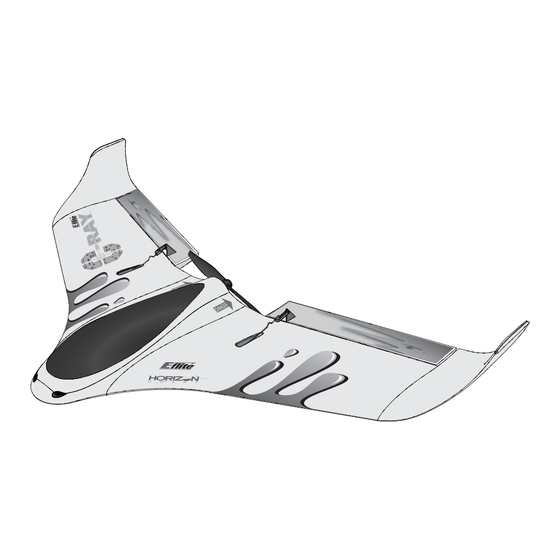

Dank für den Kauf des aufregend neuen E-fl ite Nurfl ügels C-Ray 180 PNP. Gebaut aus dem ultrastabilen Z-Schaum übersteht dieses Modell auch unsanfte Landungen und sorgt für lang anhaltenden Flugspaß. Der C-Ray läßt sich hervorragend auf kleineren Flächen fl iegen und bietet rasante Akrobatik und Action, die fortgeschrittene und erfahrene Piloten lieben werden. -
Seite 4: Checkliste Vorfl Ugkontrolle
5. Führen Sie mit dem Sender einen Steu- erkontrolltest durch. Akkuauswahl Wir empfehlen den E-flite 450mAh 2S 7.4V 30C Li- Po, 18AWG JST (EFLB4502SJ30). Bei Verwendung eines anderen Akkus muss dieser mindestens 20C 430mAh aufweisen. Ihr Akku sollte ungefähr die... -
Seite 5: Empfängereinbau
Empfängereinbau Bitte stellen Sie sicher, dass ihr gewählter Empfänger JST:ZHR-3 Micro Anschlüsse verwendet. Wir empfehlen den Spektrum AR6310 DSMX Nanolite 6-Kanal Empfänger (SPMAR6310). 1. Nehmen Sie die Kabinenhaube ab. 2. Befestigen Sie den Empfänger im Rumpf mit dem im Lieferumfang enthaltenen Doppelklebeband. 3. -
Seite 6: Einsetzen Des Flugakkus
Einsetzen des Flugakkus 1. Nehmen Sie die Kabinenhaube ab. 2. Kleben Sie den Kettstreifen auf die Unterseite des Akkus. 3. Setzen Sie den Akku in das Akkufach ein und drücken ihn auf den Klettstreifen (A). Bitte lesen Sie den Abschnitt - Einstellen des Schwerpunktes- für mehr Informationen. -
Seite 7: Armieren Des Reglers
Armieren des Reglers Das Armieren des Reglers erfolgt nach dem Binden. Jede weitere Verbindung nach dem Binden erfordert die unten beschriebenen Schritte. Sollte Sie versehentlich den Akku mit dem Steuerhebel auf Vollgas angeschlossen haben, ertönt eine Melodie und der Regler wird sich solange nicht armieren bis das Gas auf Leerlauf Stellen Sie das Gas- und die Gastrimmung gestellt wird. -
Seite 8: Sender Und Modelleinstellungen
Sender und Modelleinstellun- Bei Verwendung eines DX6i Sender müssen Sendereinstellungen Sie den Höhenruderkanal reversieren. Bei Verwendung eines DX7s, DX8 oder DX18 Nurfl ügler werden über Elevons gesteuert. Diese Sender wählen Sie in der Tragfl ächenkon- Ruder sind eine Kombination von Quer- (Aileron) fi... -
Seite 9: Steuerrichtungstest
Steuerrichtungstest Führen Sie vor diesen Tests die Bindung des Flugzeugs an den Sender durch. Bewegen Sie die Bedienel- emente am Sender, um zu prüfen, ob sich die Ruderfl ächen des Flugzeugs korrekt bewegen. Halten Sie während des Testen das Gas immer auf Leerlauf/Motor Aus. Senderbefehl Reaktion des Flugzeugs Elevator nach oben... -
Seite 10: Einstellen Des Schwerpunktes (Cg)
Einstellen des Schwerpunktes (CG) Die empfohlene Schwerpunktposition befi ndet 18mm nach vorne gemessen von der vorderen Kante des Servogehäuses. Dieser Schwerpunkt wurde mit dem empfohlenen 450mAh 2S 7,4V 30C LiPo Akku ermittelt. 18mm Anbringen der Aufkleber Gestalten Sie ihren C-Ray mit den Aufklebern. 1. -
Seite 11: Tipps Zum Fliegen Und Reparieren
Tipps zum Fliegen und Reparieren Bitte beachten Sie vor der Auswahl des Flug- Das nicht befolgen könnte einen zusätzlichen geländes lokale Vorschriften und Gesetze. Schaden am Rumpf sowie Regler und Motor zur Folge haben. Wir empfehlen Ihnen die E-fl ite C-Ray draussen nur bis zu moderaten Windstärken zu fl... -
Seite 12: Wartung Der Antriebskomponenten
Wartung der Antriebskomponenten Demontage ACHTUNG: Trennen Sie immer den Akku vom Regler bevor Sie Arbeiten am Motor oder Propeller vornehmen. Ein Nichtbefolgen könnte Verletzungen / Personenschäden zur Folge haben. 1. Nehmen Sie die Kabinenhaube ab. 2. Entfernen Sie vorsichtig die Popellerschraube (A), die Unterlegscheibe (B) und den Propeller (C). -
Seite 13: Leitfaden Zur Problemlösung
Leitfaden zur Problemlösung Problem Mögliche Ursache Lösung Flugzeug nimmt kein Gasstick nicht auf Leerlauf oder Gastrim- Bringen Sie den Gasknüppel und Trimmung auf die Gas an, alle anderen mung zu hoch unterste Stellung Funktionen arbeiten Gaskanal ist reversiert (umgedreht) Reversieren (drehen) Sie den Gaskanal am Sender einwandfrei Motor ist vom Regler getrennt Nehmen Sie die Tragfl... -
Seite 14: Garantieeinschränkungen
Garantieeinschränkungen Warnung werden. Horizon übernimmt keine Garantie und akzeptiert Ein ferngesteuertes Modell ist kein Spielzeug. Es keine Ansprüche für in der folge auftretende Verletzungen kann, wenn es falsch eingesetzt wird, zu erheblichen oder Beschädigungen. Mit der Verwendung und dem Verletzungen bei Lebewesen und Beschädigungen Einbau des Produktes akzeptiert der Käufer alle aufgefüh- an Sachgütern führen. -
Seite 15: Garantie Und Service Kontakt Informationen
teln. Die Reparatur wird erst vorgenommen, wenn wir zur Reparatur vorliegen haben, behalten wir uns vor, das die Freigabe des Händlers erhalten. Der Preis für die Produkt zu vernichten oder anderweitig zu verwerten. Reparatur ist bei Ihrem Händler zu entrichten. Bei kosten- Achtung: Kostenpflichtige Reparaturen nehmen wir pflichtigen Reparaturen werden mindestens 30 Minuten nur für Elektronik und Motoren vor. -
Seite 16: Ersatzteile
Replacement Parts – Ersatzteile – – Pièces de rechange – Recapiti per i ricambi – Part # • Nummer Description Beschreibung Description Descrizione Numéro • Codice E-fl ite C-Ray 180: Structure de rempla- Replacement Air- Ricambio cellula: EFL307501 Ersatzrumpf frame: C-Ray 180 C-Ray 180 cement : C-Ray 180 E-fl... -
Seite 17: Optionale Bauteile Und Zubehörteile
– Optional Parts and Accessories – – Optionale Bauteile und Zubehörteile – – Pièces optionnelles et accessoires – – Parti opzionali e accessori – Part # • Nummer Description Beschreibung Description Descrizione Numéro • Codice 450mAh 2S 7.4V 30C 450mAh 2S 7.4V 30C Batterie Li-Po 7.4V 450mAh 2S 7.4V 30C EFLB4502SJ30... - Seite 18 © 2013 Horizon Hobby, Inc. E-fl ite, Z-Foam, C-Ray, DSM, DSM2, DSMX, Celectra, JR, ModelMatch, Plug-N-Play and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, Inc. The Spektrum trademark is used with permission of Bachmann Industries, Inc. Patents pending.
