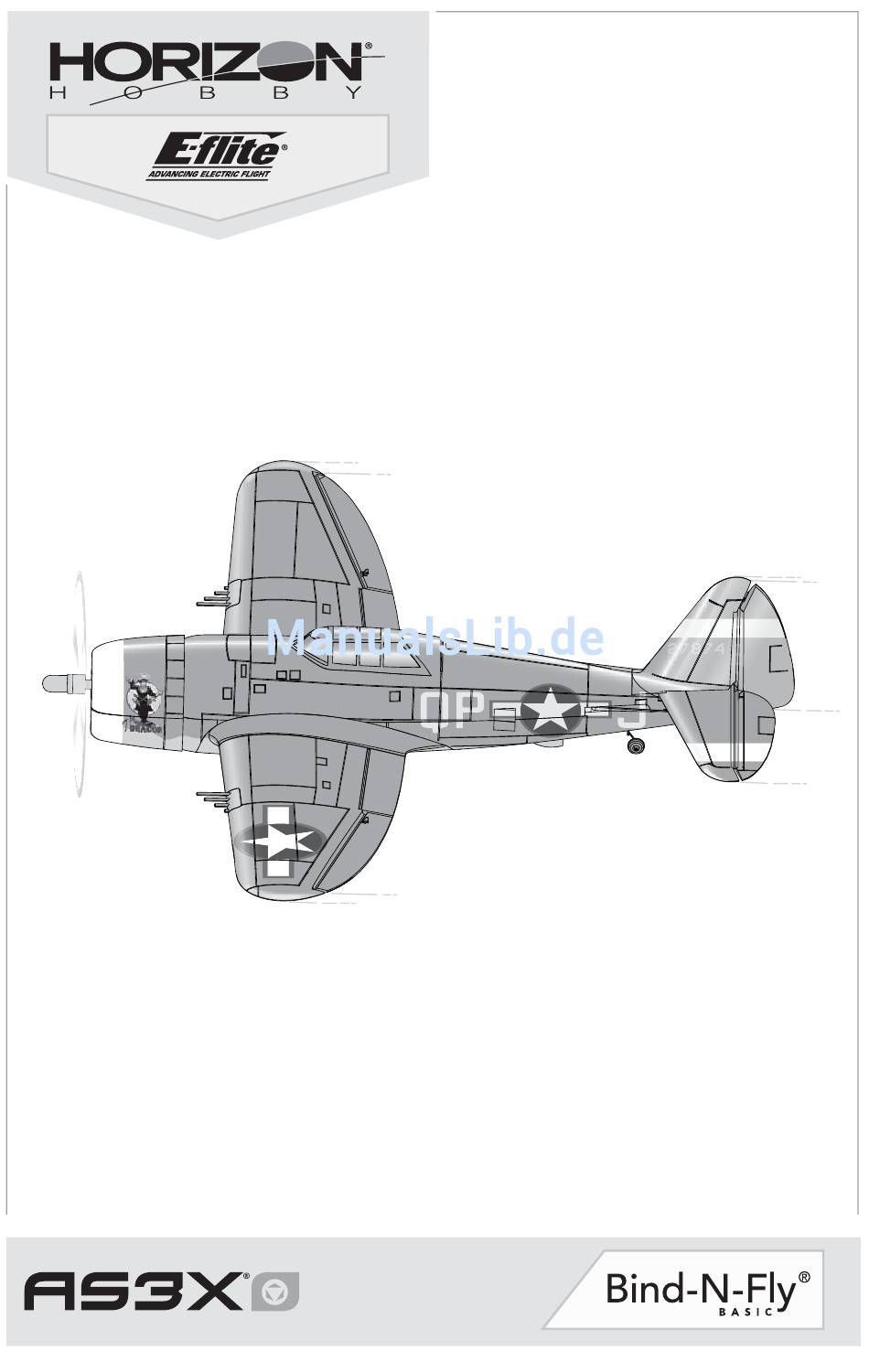

- Seite 1 ™ P-47 Thunderbolt Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni...
-
Seite 2: Begriffserklärung
HINWEIS Allen Anweisungen, Garantien und anderen zugehörigen Dokumenten sind Änderungen nach Ermessen von Horizon Hobby, LLC vorbehalten. Aktuelle Produktliteratur fi nden Sie unter www.horizonhobby.com im Support-Abschnitt für das Produkt. Begriffserklärung Die folgende Begriffe werden in der gesamte Produktliteratur verwendet, um die Gefährdungsstufen im Umgang mit dem Produkt zu defi... -
Seite 3: Inhaltsverzeichnis
Lieferumfang Binden von Sender und Empfänger ......17 Tipps zum Fliegen und Reparieren .......22 Niederspannungsabschaltung (LVC) .....17 Checkliste nach dem Flug ........22 Armieren des Reglers / Empfänger, Einbau Wartung der Antriebskomponenten ......23 des Akku und Balancieren des Schwerpunktes ..18 Leitfaden zur Problemlösung ........24 Steuerrichtungstest ..........19 Garantie und Service Informationen .....25 AS3X Kontrolltest ..........19... -
Seite 4: Binden Von Sender Und Empfänger
Binden von Sender und Empfänger Beim Bindeprozess wird der Empfänger programmiert, um den GUID- (Global eindeutiger Identifi kations-) Code eines einzelnen speziellen Senders zu erkennen. Für einen ordnungsgemäßen Betrieb müssen Sie Ihren gewählten Flugzeugsender mit Spektrum DSM2/DSMX-Technologie an den Empfänger „binden“. Jeder Spektrum DSM2/DSMX Sender kann mit einem DSM2/DSMX Empfänger gebunden werden. -
Seite 5: Der Schwerpunkt
Armieren des Reglers / Empfänger, Einbau des Akku und Balan- cieren des Schwerpunktes ACHTUNG: Halten Sie immer die Hände vom Propeller weg. Ist der Regler armiert dreht der Motor bei Gaseingabe sofort los. Der Regler wird auch nach dem Bindevorgang armiert. -
Seite 6: Steuerrichtungstest
Steuerrichtungstest Bewegen Sie die Senderkontrollen um sicher zu stellen, dass sich die Ruder in die richtige Richtung bewegen. Vergewissern Sie sich dass die die Leitwerksanlenkungen frei bewegen können und nicht durch Aufkleber gestört werden. ® AS3X Kontrolltest Dieser Test soll sicher stellen dass das AS3X System einwandfrei funktioniert. Flugzeugbewe- AS3X Reaktion gung... -
Seite 7: Zentrieren Der Kontrollen
Zentrieren der Kontrollen Bitte stellen Sie vor den ersten Flügen oder nach einem Absturz sicher, dass die Ruderfl ächen zentriert sind. Justieren Sie die Anlenkungen mechanisch. Die Zentrierung mit der Sender Sub Trimm Funktion könnte möglicherweise durch die mechanische Begrenzung der Servos nicht richtig erfolgen. -
Seite 8: Demontage Des Fahrwerkes
Demontage des Fahrwerkes Hauptfahrwerk 1. Drehen Sie vorsichtig die Strebe wie abgebildet aus dem Halter heraus. HINWEIS: Beschädigen Sie bei dem Entfernen des Fahrwerks nicht die Tragfl ächenvorderkante. 2. Ziehen Sie die Strebe aus der Montageplatte. Montieren Sie falls notwendig in umgekehrter Reihenfolge. -
Seite 9: Tipps Zum Fliegen Und Reparieren
Tipps zum Fliegen und Reparieren Wir empfehlen ihnen das Flugzeug draussen Wird bei einem Absturz versäumt, Gashebel und bei leichten Bedingungen zu fl iegen. Vermeiden ACHTUNG: Trimmung auf die niedrigste Sie es in der Nähe von Gebäuden, Bäumen und Bei Propeller- Postionen zu bringen, kann Leitungen zu fl... -
Seite 10: Wartung Der Antriebskomponenten
Wartung der Antriebskomponenten Demontage ACHTUNG: Hantieren Sie nicht mit dem Propeller wenn ein Akku an dem Regler angeschlossen ist. Es besteht dabei Verletzungsgefahr. Propeller 1. Entfernen Sie den Spinner (A) vom Propeller. Da der Spinner an den Propeller geklebt ist, könnte es notwendig sein Kleberückstände von beiden zu entfernen bevor diese Teile wieder verwendet werden. -
Seite 11: Leitfaden Zur Problemlösung
Leitfaden zur Problemlösung AS3X Problem Mögliche Ursache Lösung Ruder sind nicht neutral Ruder sind im Werk mechanisch nicht Zentrieren Sie die Ruder mechanisch durch wenn Senderkontrollen zentriert worden anpassen der U Bögen neutral stehen Das Flugzeug stand nach Anschluss des Lassen Sie das Flugzeug nach Anschluss des Flugakkus nicht für 5 Sekunden absolut Flugakkus 5 Sekunden still stehen... -
Seite 12: Garantie Und Service Informationen
Problemlösung (Fortsetzung) Problem Mögliche Ursache Lösung LED auf dem Empfänger Sie haben weniger als 5 Sekunden nach Lassen Sie den Sender eingeschaltet, trennen blinkt schnell, Flugzeug dem Einschalten des Senders den Flugakku Sie den Flugakku und verbinden ihn wieder reagiert nicht auf den angeschlossen Sender (nach dem Flugzeug ist an einen anderen Speicherplatz... - Seite 13 seinen Fähigkeiten und dem vorgesehenen zu betreiben kann zu Verletzungen von Lebewesen Einsatzzweck entspricht. und Sachbeschädigungen erheblichen Ausmaßes führen. Dieses Produkt ist nicht für den (c) Ansprüche des Käufers ¬ Es liegt ausschließlich Gebrauch durch Kinder ohne die Aufsicht eines im Ermessen von Horizon, ob das Produkt, bei Erziehungsberechtigten vorgesehen.
-
