B Heizungsanlage erneut auf 1 bis 2 bar füllen.
B Absperrventil Kaltwasser (173) (ZWN) öffnen.
B Prüfen, ob die auf dem Typschild angegebene Gas-
art mit der gelieferten übereinstimmt.
Eine Einstellung auf die Nennwärmebelastung
nach TRGI 1986, Abschnitt 8.2 ist nicht notwen-
dig.
B Nach der Inbetriebnahme ist der Gasanschlussfließ-
druck zu prüfen, siehe Seite 37.
B Gashahn (172) öffnen.

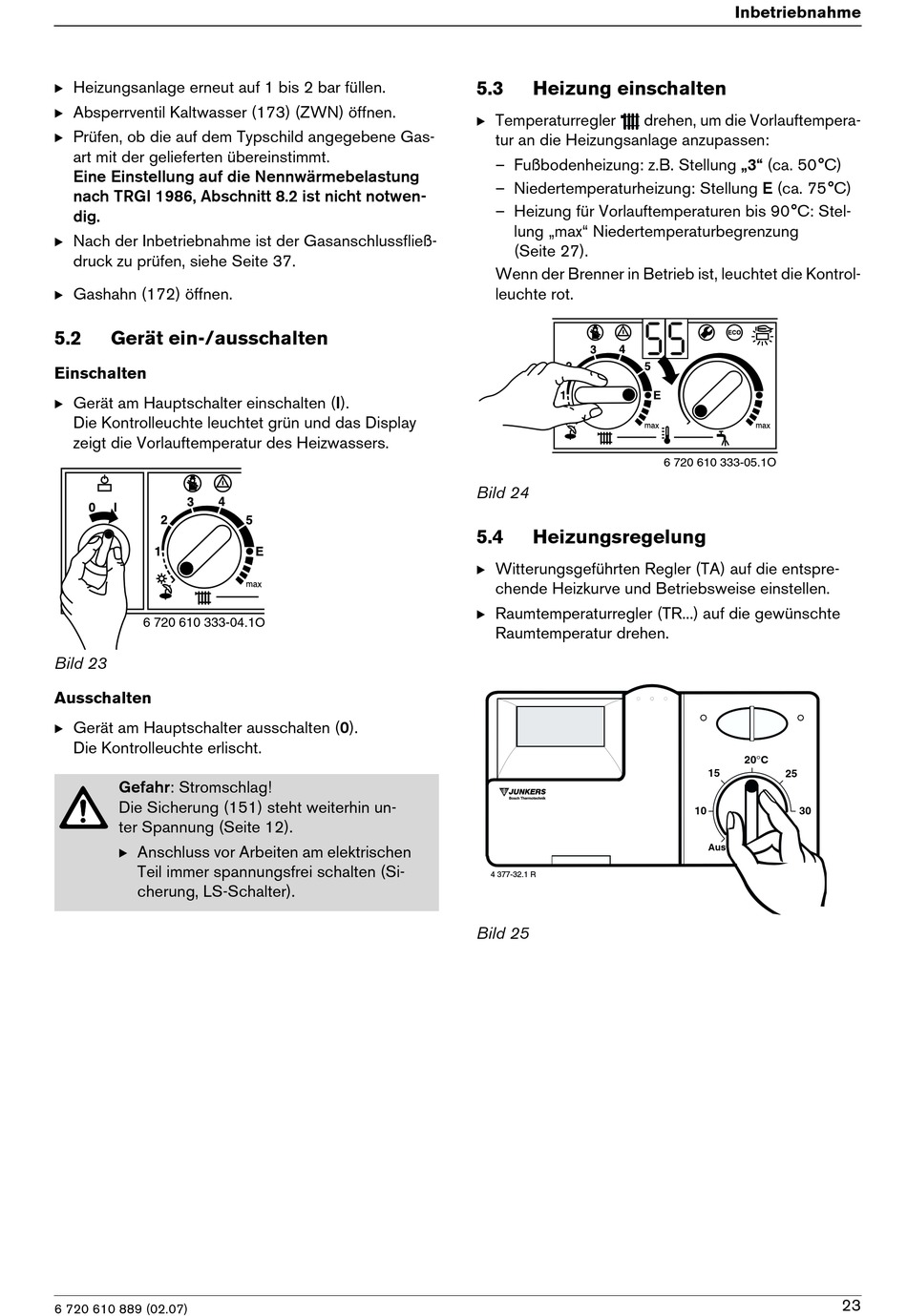

5.2 Gerät ein-/ausschalten
Einschalten
B Gerät am Hauptschalter einschalten (I).
Die Kontrolleuchte leuchtet grün und das Display
zeigt die Vorlauftemperatur des Heizwassers.
6 720 610 333-04.1O
Bild 23
Ausschalten
B Gerät am Hauptschalter ausschalten (0).
Die Kontrolleuchte erlischt.
Gefahr: Stromschlag!
Die Sicherung (151) steht weiterhin un-
ter Spannung (Seite 12).
B Anschluss vor Arbeiten am elektrischen
Teil immer spannungsfrei schalten (Si-
cherung, LS-Schalter).
6 720 610 889 (02.07)
5.3

Heizung einschalten

B Temperaturregler
drehen, um die Vorlauftempera-
tur an die Heizungsanlage anzupassen:
– Fußbodenheizung: z.B. Stellung „3" (ca. 50°C)
– Niedertemperaturheizung: Stellung E (ca. 75°C)
– Heizung für Vorlauftemperaturen bis 90°C: Stel-
lung „max" Niedertemperaturbegrenzung
(Seite 27).
Wenn der Brenner in Betrieb ist, leuchtet die Kontrol-
leuchte rot.
Bild 24
5.4

Heizungsregelung

B Witterungsgeführten Regler (TA) auf die entspre-
chende Heizkurve und Betriebsweise einstellen.
B Raumtemperaturregler (TR...) auf die gewünschte
Raumtemperatur drehen.
4 377-32.1 R
Bild 25
Inbetriebnahme
6 720 610 333-05.1O
20°C
15
25
10 30
Aus
23
