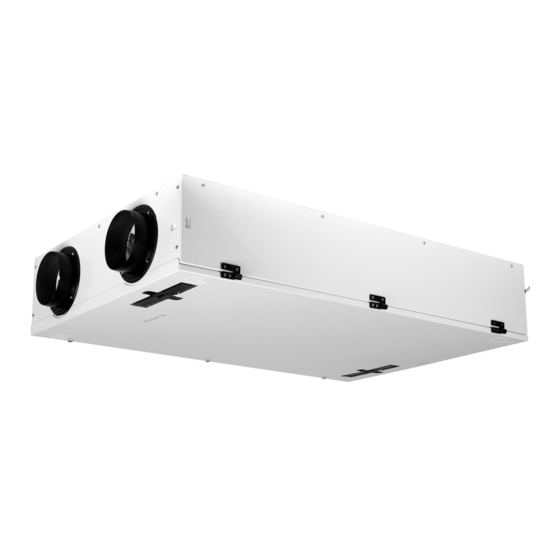

  • Seite 1 Montageanleitung Comfort-Wohnungs-Lüftung Renovierungskonzept CWL - F - 150 Excellent Wolf GmbH • Postfach 1380 • D-84048 Mainburg • Tel. +49-8751/74-0 • Fax +49-8751/74-1600 • Internet: www.wolf-heiztechnik.de Art.-Nr.: 30 63 759_201502 Änderungen vorbehalten...

  • Seite 2: Inhaltsverzeichnis

    Bauteile Allgemein ..............................Bauteile System A (Flachkanal 50 x 100 mm) ......................Bauteile System B (Kanal Ø75 mm) ......................... Bauteile System C (ISO-Rohr Ø125 mm)......................... Montage ................................... Montage CWL-F-150 Excellent ..........................Montage Luftverteiler ..............................Montage Doppelgitter ............................... Allgemeines Montage Kanalsystem ......................... 2.4.1 Installation Luftverteilschlauch System A (50 x 100 mm) ..................

  • Seite 3: Ausführung

    1. Ausführung 1.1 Ausführung Das von Wolf GmbH komplett neu entwickelte Kunststoff-Luft- Von Wolf wird eine Auslegungs-Software zur Verfügung ge- stellt, mit der man in einfacher Weise ermitteln kann, welcher tung mit Wärmerückgewinnung ausgelegt. Es ist ein modulares Wert an der Drosselscheibe eingestellt werden muss (Anzahl System, das aus einem Flachkanal, mehreren Zubehörteilen...

  • Seite 4: Zusammensetzung System A (Luftverteilschlauch 50 X 100 Mm)

    1. Ausführung 1.2.1 Zusammensetzung System A (Luftverteilschlauch 50 x 100) Beispielaufstellung Wärmerückgewinnungsgerät CWL-F-150 Excellent Drosselscheibe Doppelgitter DN125 Rohrkappe Zuluftventil DN125 Waagerechter Bogen 90° Abluftventil DN125 Senkrechter Bogen 90° Luftverteiler 12x 50-100 Halteclip Luftverteilschlauch 50 mm x 100 mm Anschlußteil für Ventil DN125 Klickverbinder Anschlußteil Bodengitter...

  • Seite 5: Zusammensetzung System B (Luftverteilschlauch Ø75 Mm)

    1. Ausführung 1.2.2 Zusammensetzung System B (Luftverteilschlauch Ø75) Beispielaufstellung Wärmerückgewinnungsgerät CWL-F-150 Excellent Luftverteilschlauch Ø75 mm Doppelgitter DN125 Dichtring Zuluftventil DN125 Verbinder Luftverteilschlauch Abluftventil DN125 Rohrkappe Luftverteiler 20x DN75 Anschlußteil für Ventil DN125 Art.-Nr.: 30 63 759...

  • Seite 6: Zusammensetzung System C (Iso-Rohr Ø125 Mm)

    1. Ausführung 1.2.3 Zusammensetzung System C (ISO-Rohr Ø125) Beispielaufstellung Wärmerückgewinnungsgerät CWL-F-150 Excellent ISO-Rohr Ø125 mm Doppelgitter DN125 Kunststoff Verbindungsteil Zuluftventil DN125 Bogen 45° oder 90° Abluftventil DN125 T-Stücke Schalldämpfer 2x DN125 Art.-Nr.: 30 63 759...

  • Seite 7: Bauteile Allgemein

    1. Ausführung 1.3 Bauteile Allgemein Doppelgitter Das Doppelgitter (kombiniert Zu- und Abluft) ist für die Montage an der Hauswand vorgesehen. Für Installationsanweisungen siehe § 2.3 Kanalbohrung mind. Ø160 mm ! ABLUFT ZULUFT Doppelgitter Zuluftventil DN125 induktiv Das hoch induzierende Kunststoff-Zuluftventil (RAL 9016) ist mit einer Aufkantung versehen, so dass eine Verschmutzung Ø...

  • Seite 8: Bauteile System A (Flachkanal 50 X 100 Mm)

    1.4 Bauteile System A (Flachkanal 50 x 100 mm) Luftverteiler System A für Luftverteilschlauch 50 - 100 Die Luftverteiler werden aus 1 mm verzinktem Stahlblech ge- fertigt und sind schallgedämmt. Der Luftverteiler wird direkt an das CWL-F-150 Excellent mit Hilfe eines Schnellspanners angebracht. 200 mm Ausführung...
  • Seite 9 Ringe ausgebrochen werden, umso mehr Luft wird zum betreffenden Gitter bzw. Ventil gefördert. Drosselscheibe (Beutel 10 St.) Anhand des Wolf-Berechnungsprogramms lässt sich ermitteln, wieviel Luft zu bestimmten Gittern bzw. Ventilen gefördert wer- den muss und wieviele Ringe aus der Drosselscheibe ausge- schnitten werden müssen.
  • Seite 10 1. Ausführung Rohrkappe An den Luftverteilanschlussstutzen (bzw. Winkelanschlusstei- len des Bodengitters), an die kein Luftverteilschlauch ange- schlossen wird, ist diese Öffnung mit einer Rohrkappe zu ver- schließen. Rohrkappe Senkrechter Bogen 90° werden, aber wegen des großen Radius, der dadurch entsteht, wird empfohlen.
  • Seite 11 1. Ausführung Anschlussteil für Ventil DN125 Um Ventile mit einem Anschlussdurchmesser von Ø125 mm an das Luftverteilsystem anzuschließen, ist dieses Anschlussteil für Ventil DN125 lieferbar. Soll der Luftaustritt aus dem betref- fenden Ventil weniger als ca. 30 m /h betragen, ist ein Luft- rohrstutzen ausreichend.

  • Seite 12: Bauteile System B (Kanal Ø75 Mm)

    Luftverteiler System B für Luftverteilschlauch Ø75 Die Luftverteiler werden aus 1 mm verzinktem Stahlblech ge- fertigt und sind schallgedämmt. Der Luftverteiler wird direkt an das CWL-F-150 Excellent mit Hilfe von Schnellspannern angebracht. 200 mm Mittels der mitgelieferten Winkel, kann der Luftverteiler auf die Decke / Wand bebefestigt werden.
  • Seite 13 1. Ausführung Rohrkappe Luftverteileranschlussstutzen (bzw. Winkelan- schlussteilen des Bodengitters), an die kein Luftverteilschlauch angeschlossen wird, ist diese Öffnung mit einer Rohrkappe zu verschließen. Rohrkappe Anschlussteil für Ventil DN125 (2x Ø75) Um Ventile mit einem Anschlussdurchmesser von Ø125 mm an das Luftverteilsystem anzuschließen, ist dieses Anschlussteil für Ventil DN125 lieferbar.

  • Seite 14: Bauteile System C (Iso-Rohr Ø125 Mm)

    Luftverteiler System C 2x Ø125 Die Luftverteiler werden aus 1 mm verzinktem Stahlblech ge- fertigt und sind schallgedämmt. Der Luftverteiler wird direkt an das CWL-F-150 Excellent mit Hilfe von Schnellspanners angebracht. 200 mm Mittels der mitgelieferten Winkel, kann der Luftverteiler auf die Decke / Wand bebefestigt werden.
  • Seite 15 1. Ausführung T-Stük Ø125 - 90° T-Stück 90° Rohrkappe Zum verschließen der Rohrenden das ISO-Rohrs. Rohrkappe Art.-Nr.: 30 63 759...

  • Seite 16: Montage

    2. Montage 2.1 Montage CWL-F-150 Excellent Montage und Installationsanleitung ist im Lieferumfang CWL- F-150 Excellent enthalten. 2.2 Montage Luftverteiler Die Luftverteiler für alle drei Systeme werden mit dem Gerät über zwei Schnellspanner befestigt. Zur Befestiging der Luftverteiler an der Decke oder an der Wand ist im Lieferumfang ein Befestigungswinkel enthalten.

  • Seite 17: Installation Luftverteilschlauch System A (50 X 100 Mm)

    2. Montage 2.4.1 Installation Luftverteilschlauch System A (50 x 100 mm) Installation Luftverteilschläuche am Luftverteiler - 1 - - 4 - Den Luftverteiler gut zugänglich montieren. Danach Luftverteil- Den Luftverteilschlauch einschließlich des vorab montierten schläuche montieren. Anschlußstutzen die nicht benötigt wer- Dichtrings und der Drosselscheibe an den entsprechenden den, sofort verschließen.
  • Seite 18 2. Montage Click! Click! Art.-Nr.: 30 63 759...

  • Seite 19: Montage Des Bodengitters Bzw. Des Zuluft- Oder Abluftventils

    2. Montage Bogen im Luftverteilsystem Um einen Luftverteilschlauch zu den einzelnen Räumen füh- ren zu können, sind zwei Bogentypen lieferbar (waagerechter am Fußboden/an der Wand montiert werden. Durch 180° Dre- und ein senkrechter Bogen). Beim Anschluss des Luftverteil- hen des Dichtrings + Schlauch lässt sich die Position des Luft- schlauchs an einen Bogen ist immer ein Dichtring zu verwen- verteilschlauchs zu den Bögen anpassen (siehe §2.4).
  • Seite 20 2. Montage Position des Luftverteilschlauchs ändern Indem der Luftverteilschlauch mit montiertem Dichtring 180° gedreht und anschließend z.B. den Bogen gesteckt wird, kann Luftverteilschlauches an der Wand, am Fußboden bzw. an der die Position des Schlauches gedreht werden. In solcher Wei- Decke angebracht werden muss.

  • Seite 21: Installation Luftverteilschlauch System B (Ø75 Mm)

    2. Montage 2.4.2 Installation Luftverteilschlauch System B (Ø75 mm) Installation Luftverteilschläuche am Luftverteiler - 1 - Den Luftverteiler gut zugänglich montieren. Danach Luftventi- - 4 - len Schläuche montieren. Anschlußstutzen die nicht benötigt Den Luftverteilschlauch einschließlich des vorab montierten werden sofort verschließen. Dichtrings an den entsprechenden Luftverteilanschlussstutzen anschließen.

  • Seite 22: Installation Luftverteilschlauch System C (Ø125 Mm)

    2. Montage 2.4.3 Installation Luftverteilschlauch System C (Ø125 mm) Installation ISO-Rohr am Luftverteiler - 1 - - 4 - Den Luftverteiler gut zugänglich montieren. Danach Luftverteil- Achtung! schläuche montieren. Anschlußstutzen die nicht benötigt wer- Für eine dichte Verbindung muß der Luftverteilschlauch den sofort verschließen.
  • Seite 23 Art.-Nr.: 30 63 759...
