Bedienungsanleitung

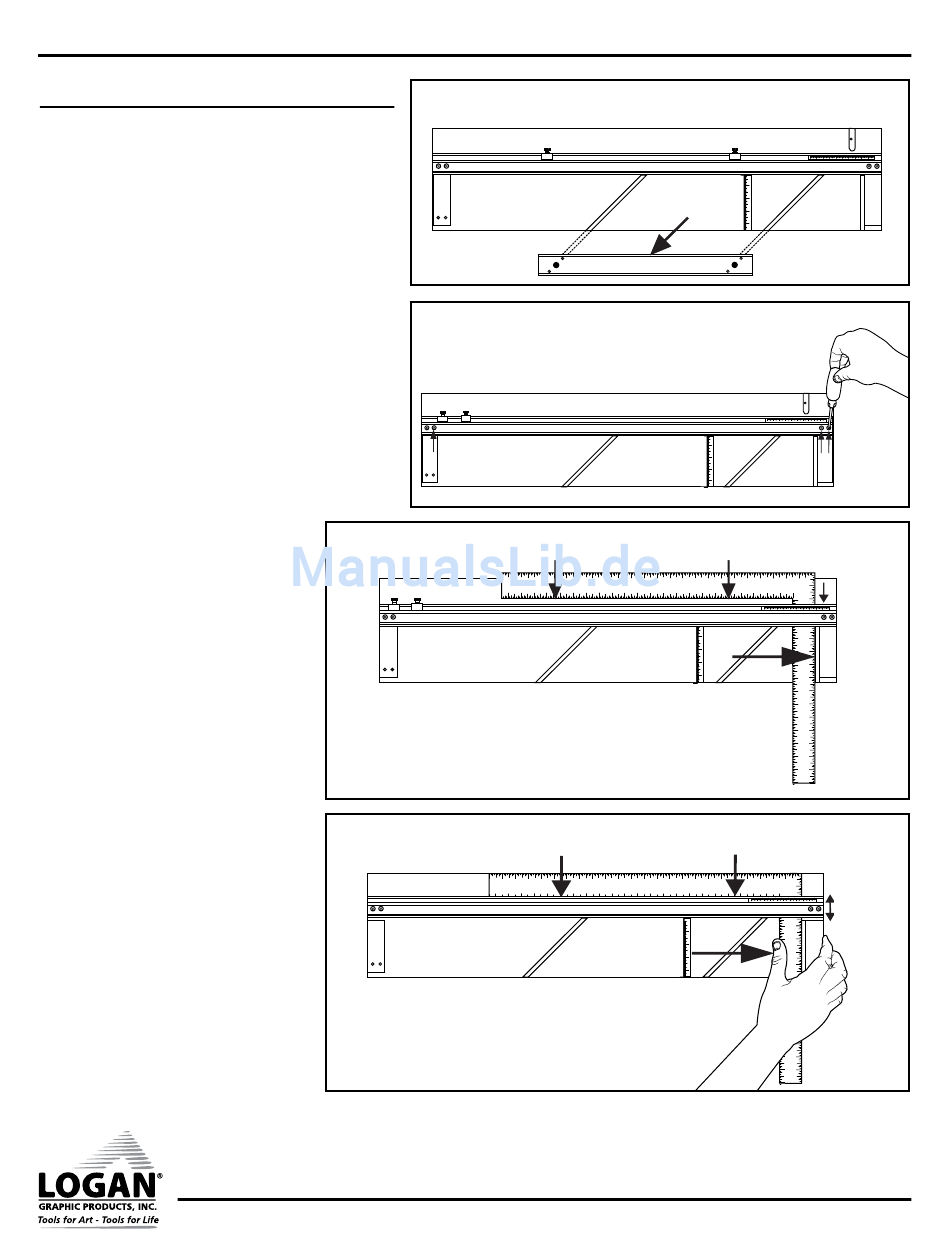

Re-Parallelisieren der Führungsschiene
1. Entfernen der Passepartoutführung (Abb. 20).
2. Lockern der Führungsschienenschrauben um eine volle
Umdrehung (Abb. 21).
3. Einen Tischlerwinkel fest gegen den Anschlagbalken und
unter die Führungschiene schieben (Abb. 22).
4. Tischlerwinkel fest gegen den Anschlagbalken drücken
und Führungsschiene parallel zum Rand des Tischler-
winkels ausrichten (Abb. 23).
5. Schrauben wieder festziehen und darauf achten, dass
die Führungsschiene parallel zum Tischlerwinkel bleibt.
6. Passepartoutführung wieder einsetzen und parallel
ausrichten.
Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 847-526-5515 LoganGraphic.com
Passepartoutschneidesystem Compact Elite
Abb. 20
Abb. 21
3
Abb. 22
Abb. 23
Abstand
Gap
No
Kein Abstand Kein Abstand
Gap
Modell 350-1
Loosen three
Drei
screws
Schrauben
one turn
um eine volle
Umdrehung
2 1
lösen.
Abstand
Tischlerwinkel
Gap
an die
Slide
Führungsschiene
Square
schieben
against
Rail
No
Gap
Schiene so
ausrichten,
dass Abstände
verschwinden.
Adjust Rail
to remove
gaps
