Bedienungsanleitung
Wir gratulieren Ihnen zum Kauf Ihres Logan-Schneiders Compact Classic.
Dieses gut durchdachte, erschwingliche Schneider liefert Profi-Ergebnisse zu einem Bruchteil der Kosten von Profigeräten. Diese
Bedienungsanleitung soll Ihnen den Umgang mit dem Werkzeug erleichtern. Bitte lesen Sie sich vor dem Schneiden die Bedienungsanleitung
gründlich durch. Sie werden feststellen, dass Sie dann hochqualitative Passepartouts im Handumdrehen zuschneiden können.
VERPACKUNGSINHALT:
350-1 Compact Elite – 81cm lange Grundplatte mit Passepartout-Führung, Geradeschnitt-Messbalken, Messbalkenstopp, Führungsschienenstopp,
Gerade- und Schrägschnitt-Schneidkopf, Unterlagekarton, DVD mit Anleitungen und 5er Pack Logan Klingen Nr. 270.

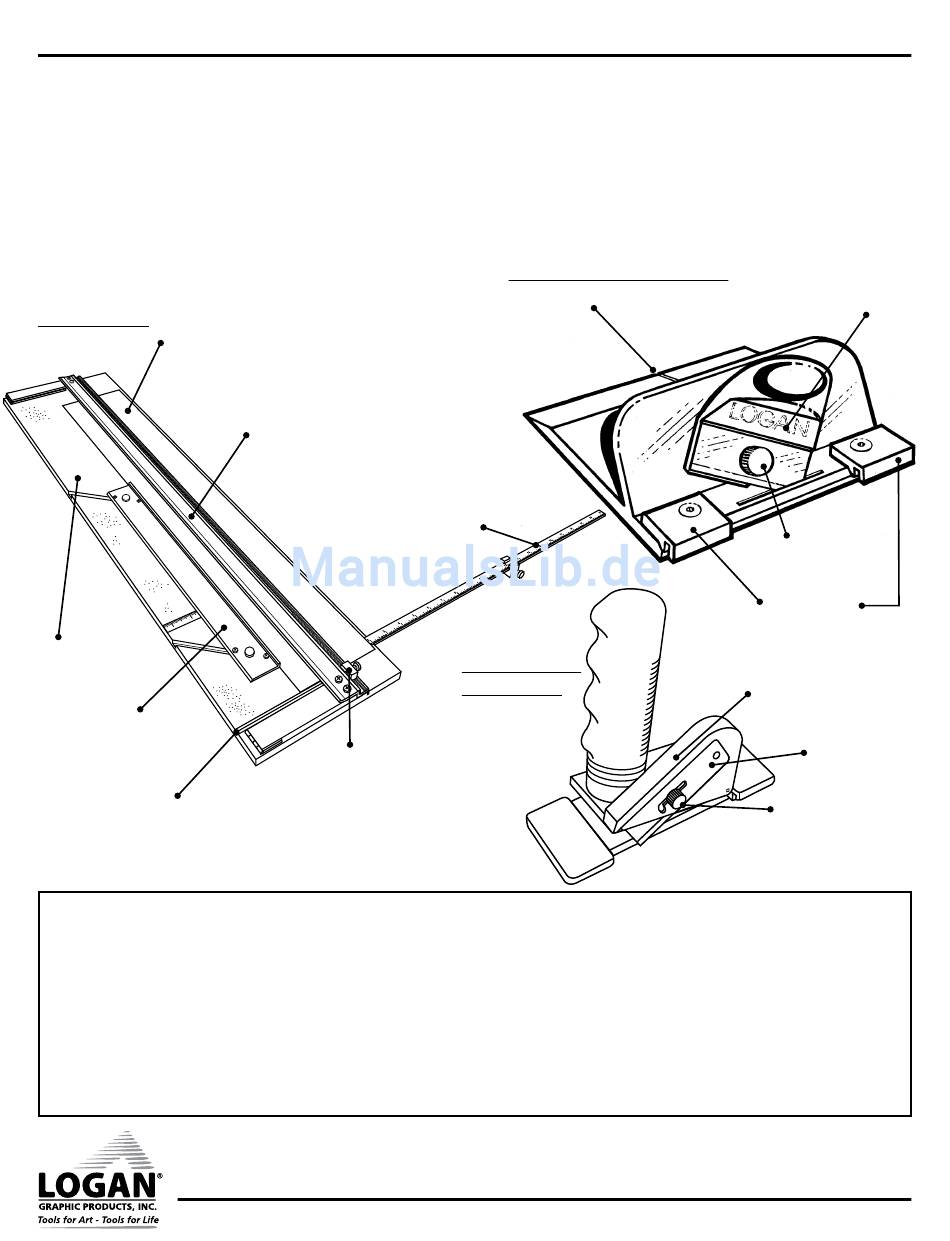

GERÄTETEILE:
Schneidplatte
Unterlagekarton
ein Stück Passepartoutkarton zweiter
Wahl wird beim Schrägschnitt unter
den zu schneidenden Karton gelegt
Schneidplatte
Beschichtete
Grundplatte des Geräts
Passepartout-Führung
Bestimmung der Randbreite des
Passepartoutausschnitts und
Fixieren des Passepartouts
Anschlagbalken
Hält den Karton im 90º
Winkel zur Führungsschiene
Warranty
Logan Graphic Products, Inc. ("Logan") warrants the 350-1 COMPACT ELITE to be free from defects in parts and workmanship for a period of two years
from the date of original purchase. Logan warrants that it will either repair or replace, in its sole discretion, any necessary replacement parts found to be
defective. Should the product need to be returned to Logan for repair or replacement parts, authorization for any return must come from Logan in writing.
Costs of returning the product to Logan, including insurances, shall be borne by the purchaser. Logan shall not be liable for any damages or losses,
incidental or consequential, direct or indirect, arising from the use of this product. This warranty extends only to the original purchaser and is not assignable
or transferable. This warranty is in lieu of all other warranties, expressed or implied. Be advised that any Logan products purchased as "new" from an
unauthorized dealer, such as an online auction site or similar, may be void of their warranty.
Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 847-526-5515 LoganGraphic.com
Passepartoutschneidesystem Compact Elite
Führungsschiene
Zum Führen der
Schneidköpfe während des
Schnittes
Geradeschnitt-Meßbalken
mit 51 cm Skala, abnehmbar, mit
Stopp, um Karton auf Außenmaß
zuzuschneiden
Führungsschienenstopp
für Serienschnitte
Logan Graphic Products, Inc.
1100 Brown Street Wauconda, IL 60084
800/331-6232 847/526-5515
Schrägschnitt-Schneidkopf
Start- und
Stopp-Anzeige
Linie, die zeigt, wo
der Schnitt anfängt
und wo er aufhört.
Geradeschnitt-
Schneidkopf
Modell 350-1
Klingenhalter
Hält die Klinge beim
Schneiden an ihrem Platz
Klingenknopf
Hält die Klinge zum
Schnitt fest.
Nylonführungen
Führungen zum Einhängen
der Schneidköpfe in die
Führungsschiene
Klingenhalter
Hält die Klinge beim Schneiden
an ihrem Platz, drei verschiedene
Tiefeneinstellungen
Klingenabdeckung
Deckt die Klinge im
Klingenhalter ab
Klingenknopf
Hält die Klinge im
Klingenhalter in
Position
2
