Bedienungsanleitung
Zuschneiden eines Kartons auf ein Aussenmaß
1. Entfernen Sie die Führungsschiene und den Unterlagekarton,

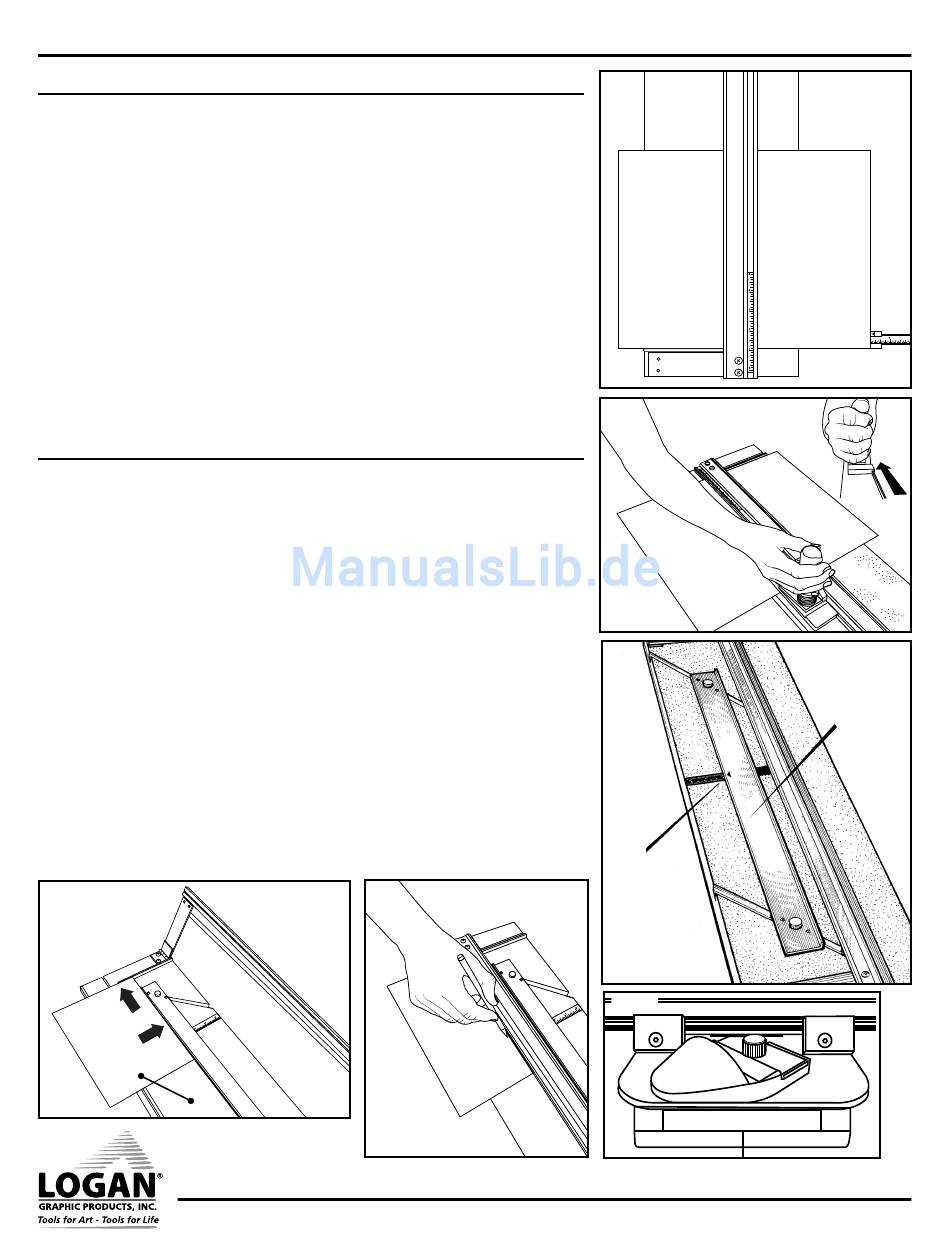

2. Stellen Sie den Messbalken-Stopp auf das gewünschte Maß ein (Abb. 6).
3. Legen Sie den Karton mit der farbigen Seite nach unten unter die Führungsschiebe und
schieben Sie ihn fest gegen den Stopp.
4. Achten Sie auf die korrekte Tiefeneinstellung des Geradeschneiders.
5. Hängen Sie den Geradeschneider in die Führungsschiene und schieben sie ihn über das
Ende des Kartons hinaus. Fassen Sie den Griff des Schneiders wie in der Abbildung gezeigt,
schwenken Sie ihn herunter und ziehen Sie den Schneider auf sich zu. Üben Sie beim
Schneiden konstanten Druck auf den Schneider und die Führungsschiene aus (Abb. 7).
Achtung: Halten Sie den Geradeschneider am Ende des Schnittes gut unter
Kontrolle, da er beim Durchschneiden des Kartons auf sie „zuspringen" kann.
Anmerkung: Passepartoutkartons mit einem größeren Maß als 81 cm passen nicht unter die
Scharniere des Schneiders und müssen auf anderem Wege auf ein Außenmaß zugeschnitten
werden, z. B. mit dem Passepartoutmesser Nr. 500.
Schneiden eines Fensterausschnitts mit Schrägschnitt, ohne
Führungsschienenstopp
BEISPIEL: Schneiden eines Passepartouts mit einem 5 cm breiten Rand.
Zum Wiedereinlegen der Passepartout-Führung lösen Sie die schwarzen Knöpfe mit drei
1.
Umdrehungen. Mit der dickeren Kante in Richtung Führungsschiene richten Sie nun die
Passepartout-Führung über den parallelen Schlitzen der Grundplatte aus. Halten Sie die
Passepartout- Führung an beiden Enden fest und legen Sie sie in die Schlitze ein. Ziehen Sie
die schwarzen Knöpfe fest.
Verschieben Sie die Passepartout-Führung nun auf die gewünschte Randbreite. Für einen
2.
5 cm breiten Rand richten Sie die Vorderseite der Passepartout- Führung auf der 5 cm
Markierung aus und ziehen die schwarzen Knöpfe fest (Abb. 8).
Vergewissern Sie sich, dass vor dem Schrägschnitt ein Unterlagekarton in das Gerät eingelegt
3.
wurde. Es ist sehr wichtig, dass Sie einen solchen verwenden. Der gerade Schneidschlitz
neben der Führungsschiene kann nur bei geraden Schnitten verwendet werden.
Legen Sie das Passepartout mit der farbigen Seite nach unten unter die Führungsschiene, an
4.
die Passepartout-Führung (Abb. 9).
Ziehen Sie mit einem Bleistift Linien über die gesamte Länge der Passepartout- Rückseite.
5.
Wiederholen Sie diesen Schritt für die anderen drei Seiten (Abb. 10).
Haken Sie den 302 Schrägschneider in die Führungsschiene ein, indem Sie die schwarzen
6.
Führungsfüßchen einhängen.
Positionieren Sie den Schneider so, dass die Startund Stopp-Anzeigelinien auf die Linien unten
7.
an der Maschine ausgerichtet sind (Abb. 11).
