Bedienungsanleitung

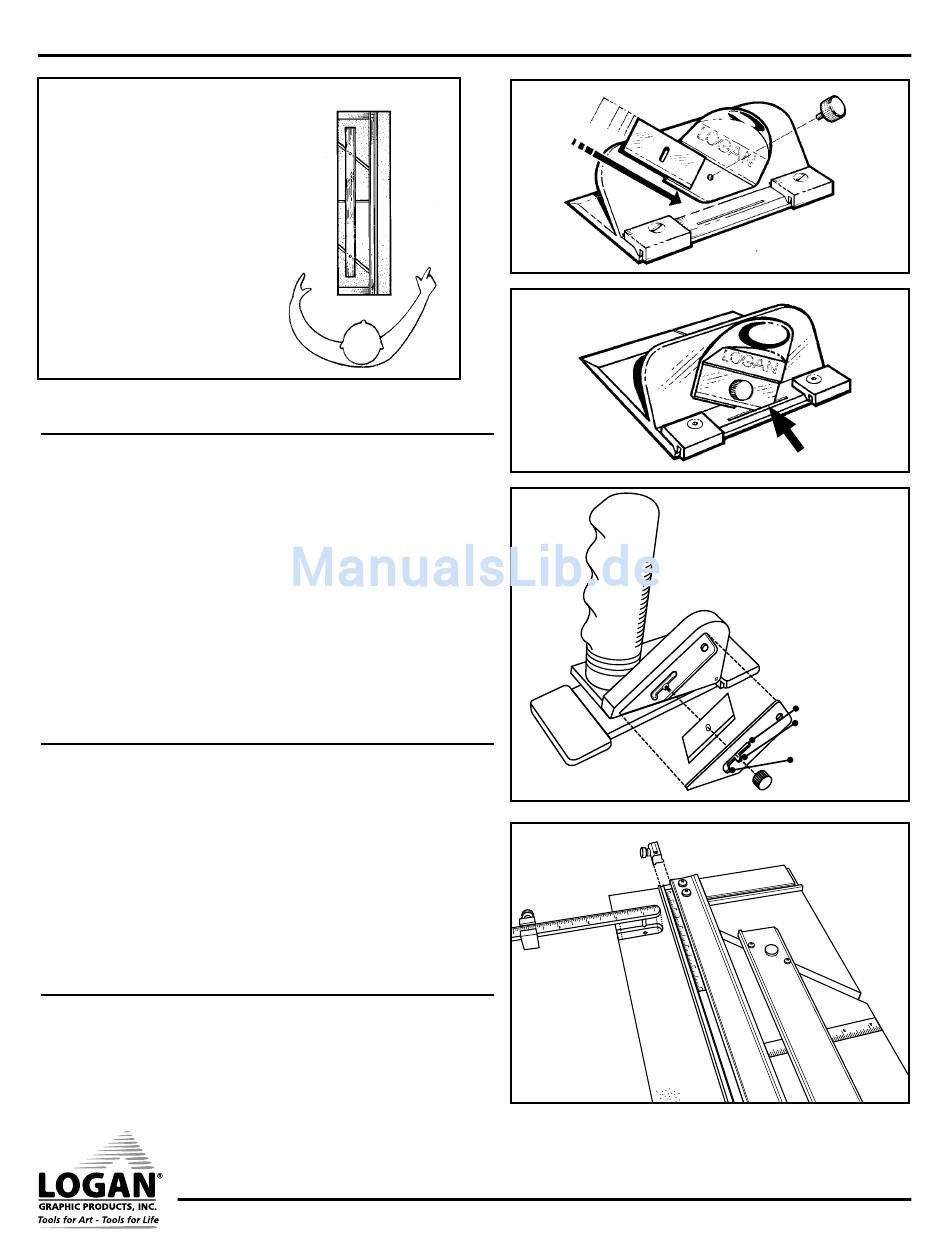

Abb. 1
Ausrichtung
Die folgende Anleitung
bezieht sich auf rechts&links
sowie oben&unten wie in der
Abbildung gezeigt (Abb. 1).
Einlegen der Klinge – Schrägschnitt-Schneidkopf
Modell Nr. 302
Lösen Sie die Klingenschraube
1.
Nehmen Sie eine Klinge aus dem 5er Pack.
2.
HINWEIS: Die Klingen werden in eingefettetem Zustand geliefert und können
daher leicht zusammenkleben. Achten Sie darauf, dass Sie nur eine einzige
Klinge herausnehmen und in den Schlitz einstecken.
Legen Sie die Klinge mit der scharfen Seite nach unten so in den Klingenhalter,
3.
dass die Spitze durch den Klingenschlitz geführt wird und das Loch der Klinge
am Loch des Klingenhalters ausgerichtet ist (Abb. 2)(Abb. 3).
Bringen Sie die Klingenschraube wieder in Position und ziehen Sie sie fest.
4.
HINWEIS: Der Schrägschnitt-Schneidkopf hat einen „Rücksprung"
Mechanismus, wenn keine Klinge eingelegt ist. Dieser Mechanismus dient
NICHT dazu, die Klinge nach dem Schnitt aus dem Karton zu ziehen.
Einlegen der Klinge – Geradeschnitt-Schneidkopf
Modell Nr. 701-1 Elite
1. Lösen Sie die Klingenschraube und entfernen Sie die Klingenabdeckung.
2. Richten Sie das Loch in der Klinge über dem Schraubengewinde im
Klingenhalter aus. Die geschliffene Seite der Klinge muss nach unten
schauen.
3. Befestigen Sie die Klingenabdeckung erneut mit der Klingenschraube.
ANMERKUNG: Stellen Sie die Klingentiefe auf Leichtschaumplatte
(Klinge völlig herausgefahren), Standardkarton (mittlere Klingenposition)
oder Sicherheitsposition ein (Klinge verschwindet vollständig unter
Klingenabdeckung) (Abb. 4).
Installation des Geradeschnitt-Messbalkens und des
Messbalken-Stopps
1.
Richten Sie den Stift unter dem Messbalken über dem Loch in der
Grundplatte aus und drücken Sie den Balken fest (Abb. 5).
2.
Schieben Sie den Stopp auf die Führungsschiene (Abb. 5).
Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 847-526-5515 LoganGraphic.com
Passepartoutschneidesystem Compact Elite
Oben
Links
Rechts
Unten
Abb. 2
Abb. 3
Abb. 4
Abb. 5
Modell 350-1
Sicherheitsposition
Position für
Standardkarton
Position für
Leichtschaumplatten
3
