Logan COMPACT ELITE Bedienungsanleitung Seite 6

Bedienungsanleitung
Erneutes parallelisieren:
1. Lassen Sie die Passepartout-Führung los.
2. Lösen Sie mit einem Kreuzkopfschraubenzieher die Schrauben an den Seiten der schwarzen
Knöpfe um jeweile eine Drehung. Insgesamt müssen vier Schrauben gelöst werden.

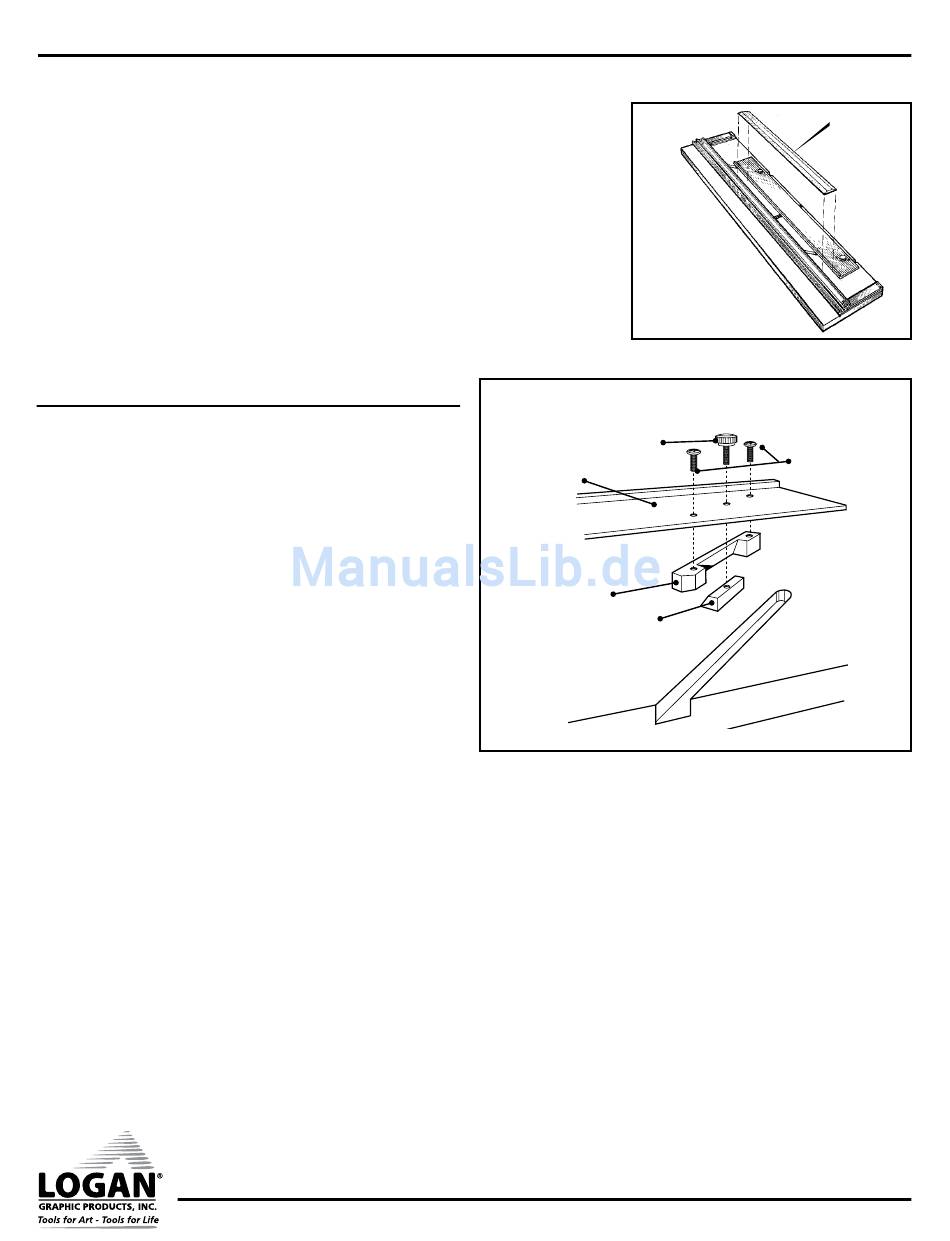

3. Positionieren Sie ein Metalllineal oder eine gerade Kante zwischen der Passepartout-Führung
und die Führungsschiene (Abb. 18).
4. Schieben Sie die Passepartout-Führung an die gerade Kante der Führungsschiene. Vergewissern
Sie sich, dass die Passepartout-Führung und die Führungsschiene an beiden Seiten der geraden
Kante Kontakt haben.
5. Ziehen Sie die schwarzen Knöpfe zuerst wieder fest.
6. Ziehen Sie dann die vier Schrauben fest. Machen Sie einen weiteren Parallelitätstest, um
sicherzugehen, dass die Passepartout-Führung jetzt parallel ist.
Installation der Passepartoutführung
Sollten sich die Keile der Passepartoutführung lösen, schrauben Sie diese
wieder fest. Stellen Sie dabei sicher, dass sich die Keile im richtigen
Winkel befinden (Abb. 19).
Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 847-526-5515 LoganGraphic.com
Passepartoutschneidesystem Compact Elite
Abb. 18
Abb. 19
#112N
Schlittenknopf
Passepartoutführung
#602
Schlitten
#603 Keil
Modell 350-1
Lineal
#604
Führungsschrauben (2)
6
