Bedienungsanleitung
8.

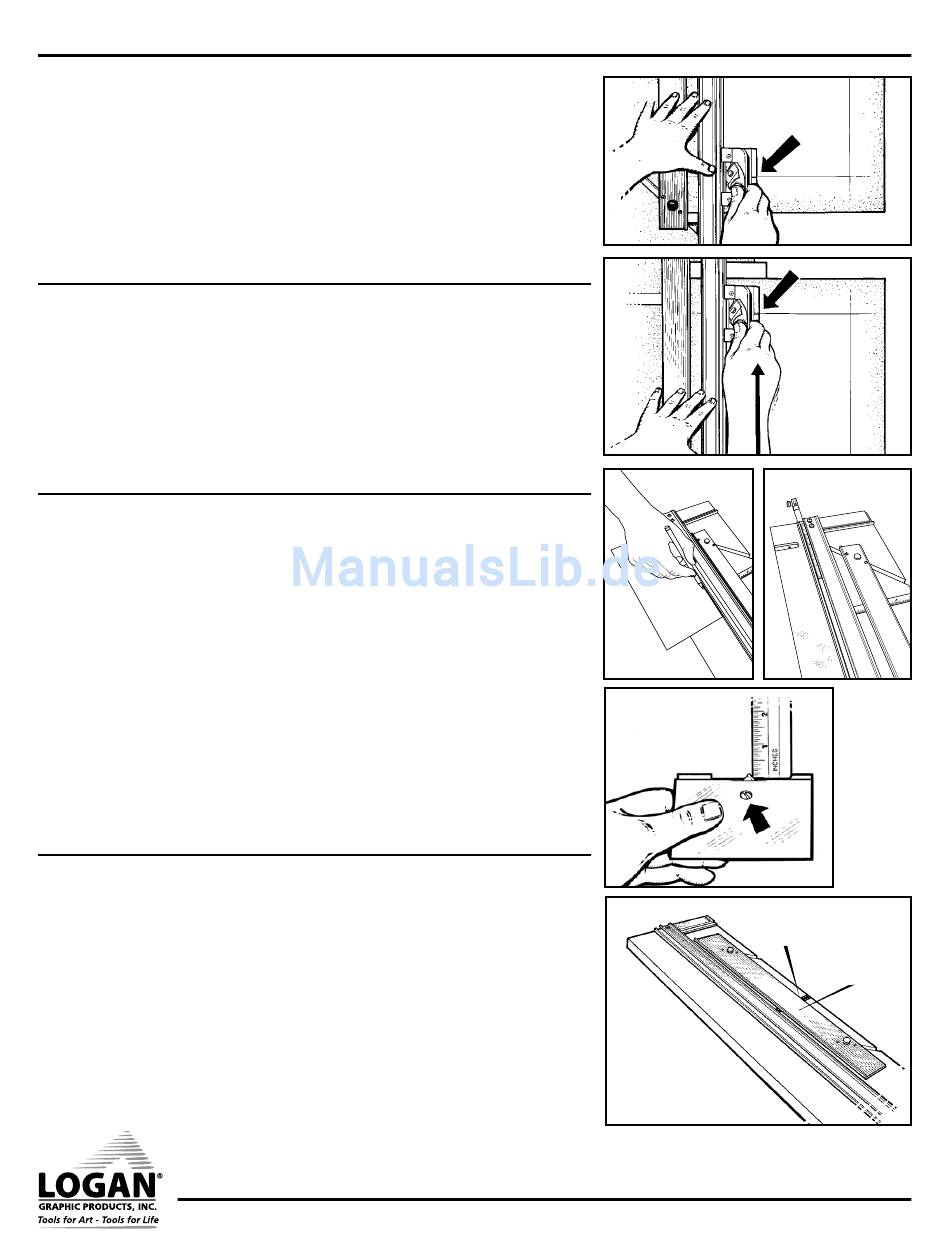

Drücken Sie mit dem Daumen den Klingenhalter fest nach unten, um die Klinge
einzustecken (Abb. 12).
9.
Drücken Sie mit der linken Hand nach unten auf die Führungsschiene, schieben Sie den
Winkelschneider nach vorne, bis die Start- und Stopp-Anzeigelinien der oberen Bleistiftlinie
entsprechen. GEHEN SIE NICHT ÜBER DIESE LINIE HINAUS! (Fig. 13)
HINWEIS: Es ist wichtig, dass Sie beim Schneiden Druck auf den Klingenhalter ausüben.
10. Drehen Sie den Klingenhalter nach oben in die neutrale Position und drehen Sie das
Passepartout um ¼ Drehung nach rechts. Wiederholen Sie diese Schritte für die
restlichen drei Seiten, um das Passepartout fertig zu stellen.
Schneiden eines Fensterausschnitts mit Schrägschnitt,
mit Führungsschienenstopp
BEISPIEL: Schneiden eines Passepartouts mit einem 5 cm breiten Rand.
1-4. Wiederholen Sie die Schritte 1-4 wie unter „Schneiden eines Fensterausschnitts mit
Schrägschnitt, ohne Führungsschienenstopp" beschrieben.
5.
Ziehen Sie entlang der Führungsschiene eine Bleistiftlinie über die gesamte Linie des Kartons
(Abb. 14).
6.
Schieben Sie den Stopp auf die Führungsschiene und fixieren Sie ihn am gewünschten Maß
(Abb. 15).
7-10. Wiederholen Sie die Schritte 7-10 wie unter „Schneiden eines Fensterausschnitts mit
Schrägschnitt, ohne Führungsschienenstopp" beschrieben.
Einstellungen & Wartung
Einstellung der Klingentiefe – Schrägschnitt-Schneidkopf
Benötigte Werkzeuge: Schraubenzieher, Lineal
Halten Sie den 302 Winkelschneider umgedreht in Ihrer Hand, wobei die Klinge in
1.
Schneideposition ist.
Sehen Sie auf die Klingenspitze und messen Sie die hervorstehende Spitze mit einem Lineal
2.
im selben Winkel wie die Klinge. Für Passepartouts von Standarddicke (4 Lagen) sollten nur 3
mm der Klinge zu sehen sein. Stellen Sie die Tiefe an der Schraube unter der Oberfläche des
Schneidekopfs ein, wo die Klinge austritt (Abb. 16).
Drehen Sie die Schraube nach rechts (im Uhrzeigersinn), um die Klingentiefe zu reduzieren,
3.
oder nach links (gegen den Uhrzeigersinn), um die Tiefe zu erhöhen. Nicht alle Kartons erfordern
3 mm. Dickere Kartons benötigen mehr. Die Klingentiefe muss immer so eingestellt werden,
dass der Unterlagekarton nur leicht eingeritzt wird. Wenn der Unterlagekarton zur Hälfte
durchstoßen wird, ist die Klinge zu tief eingestellt. Diese zusätzliche Klingentiefe führt zu einem
Verbiegen der Klingenspitze und zu Kurven im Schnitt. Zu viel Klingentiefe kann auch dazu
führen, dass die Start- und Stopp-Anzeige nicht richtig ist und Überschnitte vorkommen. Dieser
Test und die Einstellungen müssen regelmäßig vorgenommen werden, weil der Passepartout-
Karton verschieden dick sein kann und die Tiefe im Laufe der Zeit verstellt werden kann.
Erneutes Parallelisieren der Passepartoutführung
Benötigte Werkzeuge: Kreuzkopfschraubenzieher, Lineal.
Zur erneuten Parallelisierung der Passepartout-Führung müssen Sie zunächst feststellen, dass
die Passepartout-Führung nicht mehr parallel ist, indem Sie einen Test durchführen.
Parallelitätstest:
1. Arretieren sie die Passepartout-Führung an der 5 cm Markierung auf der Skala (Abb. 17).
2. Legen Sie einen Bogen Abfall-Passepartout unter die Führungsschiene an die Passepartout-
Führung oben an der Maschine.
3. Ziehen Sie mit einem Bleistift eine Linie über das gesamte Passepartout.
4. Schieben Sie das Passepartout ganz nach unten, wo Sie stehen und lassen Sie das
Passepartout an der Passepartout-Führung, aber nicht am Auswinkelarm.
5. Ziehen Sie eine Linie über das gesamte Passepartout.
6. Das Passepartout sollte jetzt nur eine Linie aufweisen. Wenn die beiden Linien nicht
vollkommen aufeinanderliegen, muss die Passepartout-Führung neu parallelisiert werden.
Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 847-526-5515 LoganGraphic.com
Passepartoutschneidesystem Compact Elite
Modell 350-1
Abb. 12
Abb. 13
Abb. 14
Abb. 15
Abb. 16
Abb. 17
2 in
5 cm
Passepartout-
Führung
5
