6. ANEXOS

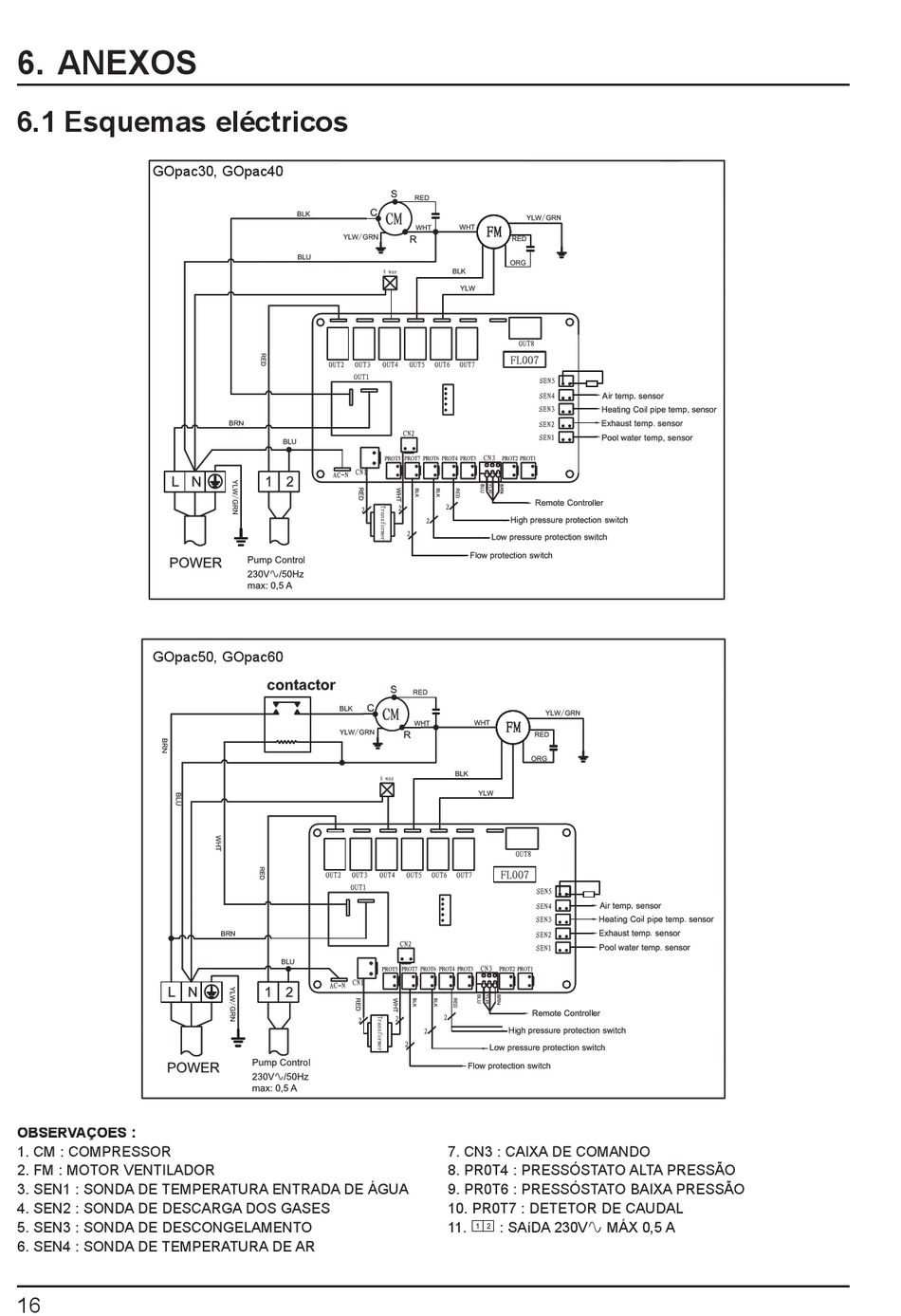

6.1 Esquemas eléctricos
GOpac30, GOpac40
GOpac50, GOpac60
OBSERVAÇÕES :
1. CM : COMPRESSOR
2. FM : MOTOR VENTILADOR
3. SEN1 : SONDA DE TEMPERATURA ENTRADA DE ÁGUA
4. SEN2 : SONDA DE DESCARGA DOS GASES
5. SEN3 : SONDA DE DESCONGELAMENTO
6. SEN4 : SONDA DE TEMPERATURA DE AR
16
7. CN3 : CAIXA DE COMANDO
8. PR0T4 : PRESSÓSTATO ALTA PRESSÃO
9. PR0T6 : PRESSÓSTATO BAIXA PRESSÃO
10. PR0T7 : DETETOR DE CAUDAL

11. : SAíDA 230V MÁX 0,5 A
