6. ANEXOS

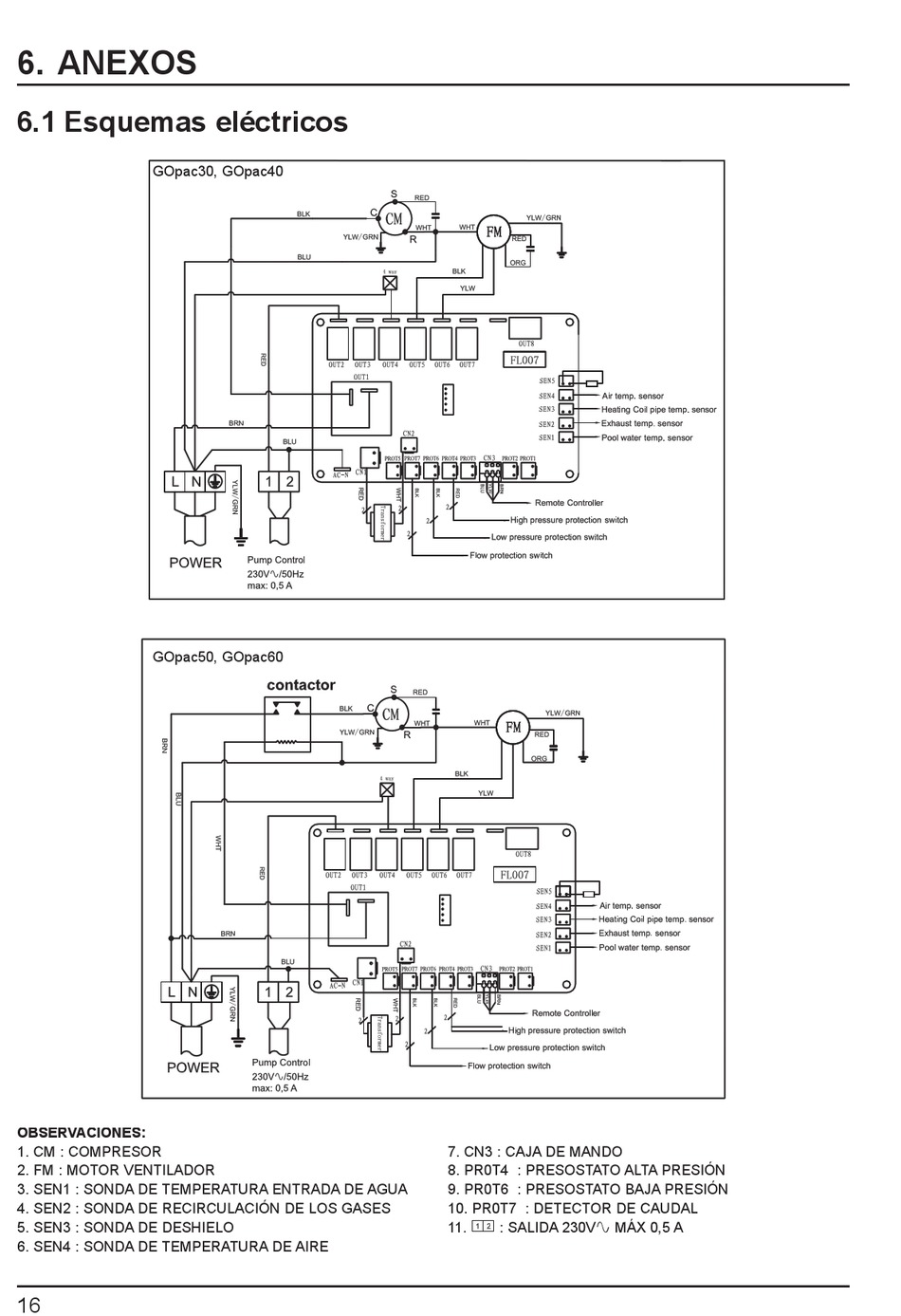

6.1 Esquemas eléctricos
GOpac30, GOpac40
GOpac50, GOpac60
OBSERVACIONES:
1. CM : COMPRESOR
2. FM : MOTOR VENTILADOR
3. SEN1 : SONDA DE TEMPERATURA ENTRADA DE AGUA
4. SEN2 : SONDA DE RECIRCULACIÓN DE LOS GASES
5. SEN3 : SONDA DE DESHIELO
6. SEN4 : SONDA DE TEMPERATURA DE AIRE
16
7. CN3 : CAJA DE MANDO
8. PR0T4 : PRESOSTATO ALTA PRESIÓN
9. PR0T6 : PRESOSTATO BAJA PRESIÓN
10. PR0T7 : DETECTOR DE CAUDAL

11.
: SALIDA 230V MÁX 0,5 A
