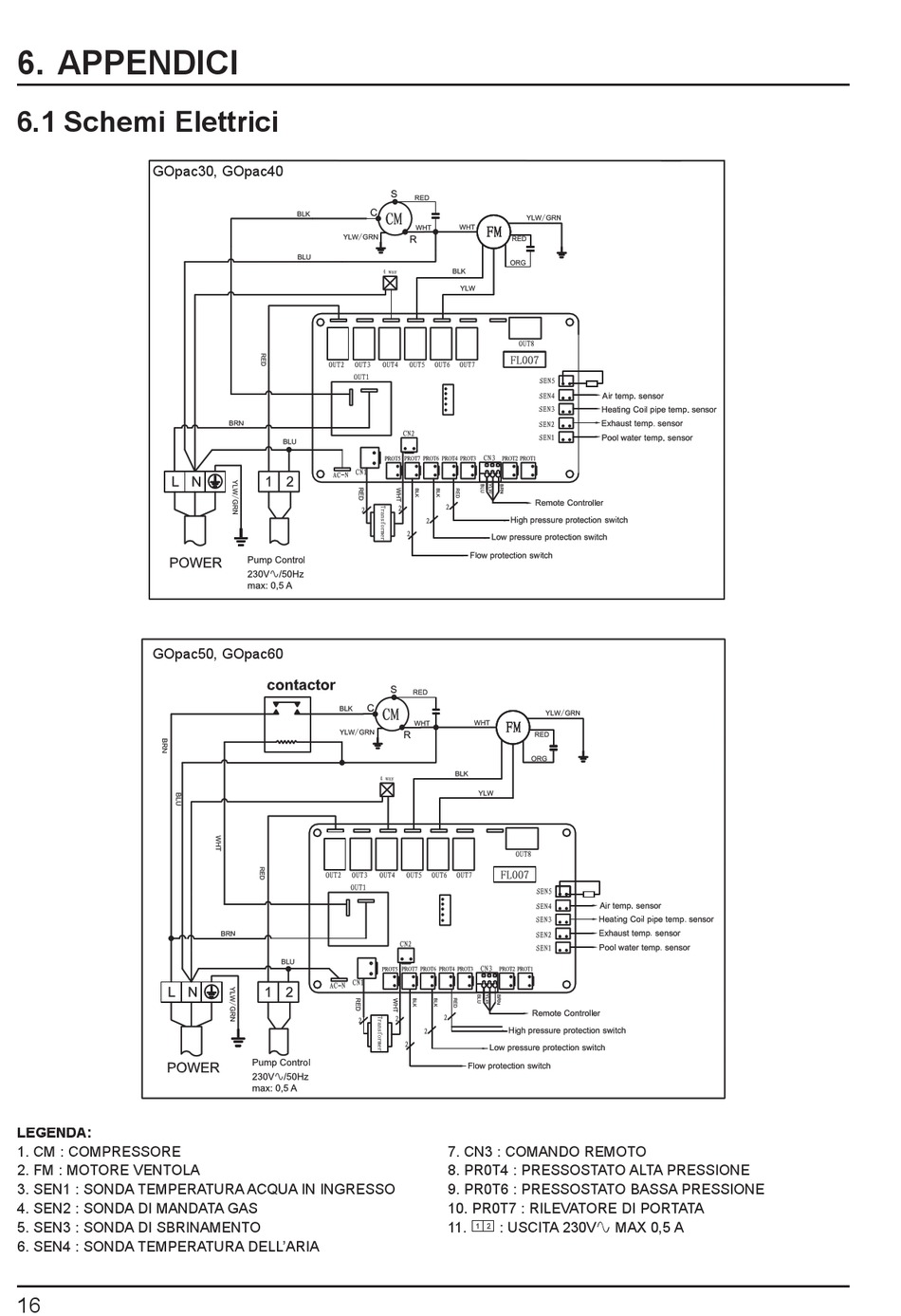

6. APPENDICI

6.1 Schemi Elettrici

GOpac30, GOpac40
GOpac50, GOpac60
LEGENDA:
1. CM : COMPRESSORE
2. FM : MOTORE VENTOLA
3. SEN1 : SONDA TEMPERATURA ACQUA IN INGRESSO
4. SEN2 : SONDA DI MANDATA GAS
5. SEN3 : SONDA DI SBRINAMENTO
6. SEN4 : SONDA TEMPERATURA DELL'ARIA
16
7. CN3 : COMANDO REMOTO
8. PR0T4 : PRESSOSTATO ALTA PRESSIONE
9. PR0T6 : PRESSOSTATO BASSA PRESSIONE
10. PR0T7 : RILEVATORE DI PORTATA

11.
: USCITA 230V MAX 0,5 A
