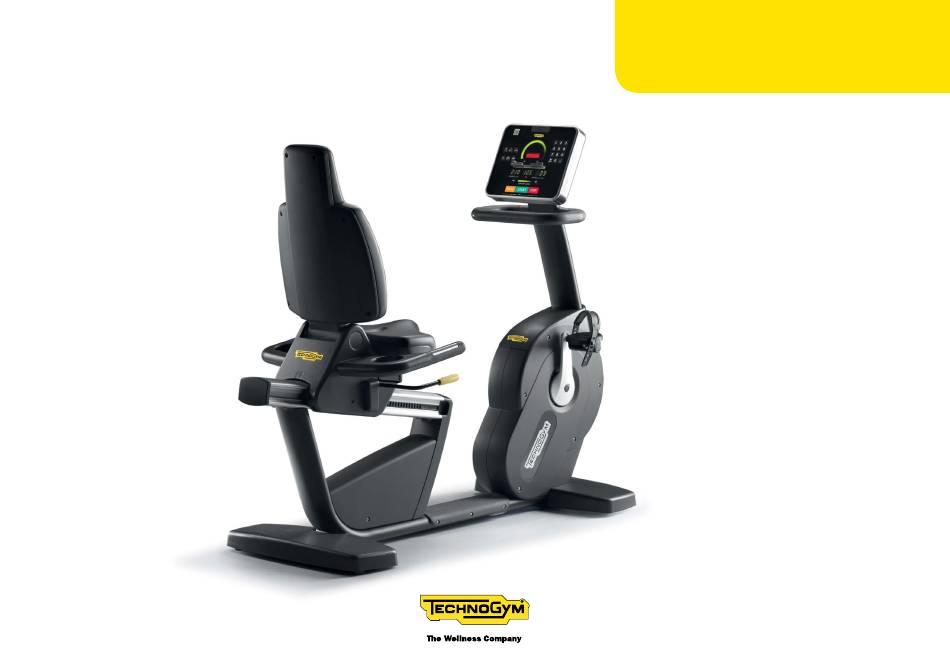

- Seite 1 RECLINE FORMA Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Verschieben des Gerätes ..............12 Niveauregulierung ................13 Netzanschluss ...................14 Ein- und Ausschalten .................15 Wartung ....................16 Auswechseln der Sicherungen ............18 Leicht lösbare Probleme ..............19 Technischer Kundendienst ...............21 Aufbewahrung ................... 22 Entsorgung ..................22 Feststellung der Herzfrequenz ............23 Wie Sie Recline Forma gebrauchen ..........25 RECLINE FORMA... -
Seite 3: Wichtige Sicherheitshinweise
Nutzen Sie das Gerät ausschließlich zu den in dem Handbuch beschriebenen Zwecken. Führen Sie nur solche Übungen aus, die für diesen Gerätetyp vorgesehen sind. Art und Umfang der Übungen sind in diesem Handbuch aufgeführt. Jeder andere Gebrauch gilt als nicht bestimmungsgemäß und ist gefährlich. Benutzen Sie kein Zubehör, das nicht von Technogym empfohlen ist. RECLINE FORMA... - Seite 4 Benutzen Sie das Gerät nie, falls ein Kabel oder ein Stecker defekt sein sollten, falls das Gerät nicht korrekt funktioniert oder falls es umgefallen, beschädigt oder ins Wasser gefallen sein sollte. In diesem Fall wenden Sie sich bitte an den Technischen Kundendienst von Technogym.
-
Seite 5: Persönliche Sicherheit
Lesen Sie bitte vor Beginn einer Übung aufmerksam jedes Kapitel dieses Handbuchs und machen Sie sich mit den Bedienungselementen des Gerätes vertraut. Der Gebrauch von Recline Forma unterliegt der ärztlichen Zustimmung bezüglich der angestrebten Trainingsmethode und bezieht sich ausschließlich auf die von Technogym vorgesehenen Trainingsbedingungen. - Seite 6 Oxidations- oder Korrosionseffekte durch die Positionierung des Produkts, durch Änderungen oder Anpassungen, die ohne schriftliche Genehmigung von Technogym verursacht wurden, oder durch die Nichteinhaltung der Angaben in der Gebrauchsanleitung in Bezug auf die Anwendung, den Betrieb und die Wartung von Seiten des Nutzers entstehen.
-
Seite 7: Angaben Zu Hersteller Und Gerät
Name und Anschrift des Herstellers Herstellungsort Produktbeschreibung Elektrische Eigenschaften Weist auf das Benutzerhandbuch hin Serien- und Produktionsnummer Modell Technogym S.p.A. -Cesena (FC) Made in Italy RECLINE FORMA Model no. DBK0EB Maximum User’s Weight: 180kg Electric Class: I EN957 - 1/5 Class: HB... -
Seite 8: Technische Spezifikationen
Technische Spezifikationen Recline Forma Versorgung 100÷240 Vac 50/60 Hz 600 mm (24") Leistungsaufnahme 100 VA max Sicherungen 2 x 3.15 A (F) Gewicht des Gerätes 81 kg (178 lb) Max. Körpergewicht des Benutzers 160 kg (353 lb) Zeit 0÷999 min ± 1% Entfernung 0÷99,99 km ±... -
Seite 9: Beschreibung Des Gerätes
Trinkflaschenhalter (6): Zur Aufbewahrung der Trinkflasche während des Trainings. Ablage (7): Sie dient zur Ablage von Zeitschriften, Büchern, Tablets oder elektronischen Geräten. Das Tablet kann laut Abbildung stabil befestigt werden. Handsensor (8): Die Sensoren mit Metallplättchen ermöglichen die konstante Überwachung der Herzfrequenz. RECLINE FORMA... -
Seite 10: Schutzvorrichtungen Und Sicherheitshinweise
Strom einen zu hohen Wert erreicht, schmilzt die Sicherung und verhindert dadurch Schäden an der elektrischen Anlage. C - Hauptschalter: Dient dem Ein- und Ausschalten des Gerätes. D - Das Etikett, das auf dem Netzkabel angebracht sein kann, enthält die elektrischen Daten des Netzkabels. RECLINE FORMA... -
Seite 11: Gebrauchsort
Tragfähigkeit, wobei auch das Gewicht des Benutzers mit einzubeziehen ist. Der Aufstellungsort muss allen einschlägigen Gesetzesbestimmungen entsprechen. Das Gerät darf keinem direkten Sonnenlicht ausgesetzt werden. Das Gerät nicht in Bereichen aufstellen, die hoher Feuchtigkeit ausgesetzt sind, wie Schwimmbäder, Whirlpools, Saunen. RECLINE FORMA... -
Seite 12: Verschieben Des Gerätes
Zum Verschieben des Gerätes muss es wie in der Abbildung gezeigt leicht angehoben und nach vorne geschoben oder hinten gezogen werden. Sollte die Beschaffenheit des Bodens ein Verschieben mittels der Rollen nicht erlauben, verwenden Sie bitte die üblichen Hebe- und Transportmittel. RECLINE FORMA... -
Seite 13: Niveauregulierung
Vor dem Gebrauch die Niveauregulierung des Geräts prüfen. Die Niveauregulierung erfolgt anhand der vorderen und hinteren Stellfüße: Lockern Sie die Gegenmutter (B). Schrauben Sie den Stellfuß (A) heraus oder hinein, bis sich der Rahmen in stabiler Stellung befindet. Ziehen Sie anschließend die Gegenmuttern (B) fest. RECLINE FORMA... -
Seite 14: Netzanschluss
Ein fehlerhafter Anschluss des Erdkabels kann das Risiko von Stromschlägen bergen. Lassen Sie im Zweifelsfall einen Elektriker oder einen qualifizierten Fachmann überprüfen, ob das Gerät korrekt geerdet ist. Nehmen Sie keine Veränderungen am gelieferten Stecker vor. Lassen Sie von einem qualifizierten Elektriker eine passende Steckdose installieren, falls der Stecker nicht in die Steckdose passen sollte. RECLINE FORMA... -
Seite 15: Ein- Und Ausschalten
Achtung Der Schalter dient dem Ein- und Ausschalten des Gerätes, er isoliert es jedoch auch auf Position “0” (ausgeschaltet) nicht vollständig von der Netzspannung. Um das Gerät vollständig spannungslos zu setzen, muss der Stecker des Stromkabels gezogen werden. RECLINE FORMA... -
Seite 16: Wartung
Verschleißerscheinungen vorgenommen wird. Es wird dringend geraten, defekte oder abgenutzte Bestandteile auszuwechseln oder andernfalls das Gerät außer Betrieb zu nehmen. Für in der vorliegenden Anleitung nicht beschriebene Wartungsarbeiten wenden Sie sich an den Technogym Kundendienst. Reinigung und Pflege des Gerätes Es wird empfohlen, das Gerät unter Beachtung der allgemein gültigen Gesundheitsschutz- und Hygienevorschriften immer sauber und staubfrei zu halten. - Seite 17 Kontrollen Achtung Die regelmäßige Wartung, die Einstellung und Schmierung des Gerätes müssen vom Technischen Kundendienst von Technogym durchgeführt werden. Vor jedem Eingriff muss das Gerät ausgeschaltet werden, indem der Schalter in die Position “0” gebracht und der Netzstecker aus der Steckdose gezogen wird.
-
Seite 18: Auswechseln Der Sicherungen
Auswechseln der Sicherungen Achtung Das Auswechseln der Sicherungen muss durch den Technischen Kundendienst von Technogym erfolgen. Vor dem Auswechseln ist es notwendig, das Gerät auszuschalten, indem Sie den Schalter auf Position 0 stellen und den Stecker aus der Wandsteckdose ziehen. -
Seite 19: Leicht Lösbare Probleme
Technogym. Das Gerät schaltet sich nicht Probleme bei der Installation des Netzkabels Prüfen Sie den Anschluss. Wenden Sie sich an den Technogym-Kundendienst, Die Sicherungen sind durchgebrannt um die durchgebrannte Sicherung durch eine neue (im Lieferumfang enthalten) zu ersetzen. Der Hauptschalter ist ausgeschaltet. - Seite 20 Ersetzen Sie den Brustgurt durch einen neuen. Achtung Da im Gehäuse des Motors Hochspannung vorhanden ist, darf das Gehäuse nur von Fachkräften geöffnet oder ausgebaut werden; nur zugelassene Fachkräfte dürfen Arbeiten und Eingriffe an Innenteilen des Gerätes vornehmen. RECLINE FORMA...
-
Seite 21: Technischer Kundendienst
Bei Kundendienstanforderung geben Sie bitte folgende Daten an: Gerätemodell, Kaufdatum, Seriennummer, Genaue Beschreibung des festgestellten Problems. Achtung Bei Reparaturen am Gerät durch nicht von Technogym autorisiertes Personal verfällt der Garantieanspruch. Technogym liefert Elektroschaltpläne und Kabelübersichten an die Kundendienstunternehmen. RECLINE FORMA... -
Seite 22: Aufbewahrung
Für im Handel vertriebene Geräte wenden Sie sich bitte für die Abholung und Entsorgung von elektrischen und elektronischen Altgeräten an Ihren Händler oder an den Technogym Kundendienst in Ihrem Land. Für die Entsorgung von elektrischen und elektronischen Geräten in Ländern außerhalb der europäischen Gemeinschaft sind die lokalen Behörden zuständig. -
Seite 23: Feststellung Der Herzfrequenz
Der Herzfrequenzmesser dient ausschließlich der Anzeige des Herzschlags während des Trainings und in keinem Fall der Diagnose oder der Feststellung von Herzanomalien oder kardialen Dysfunktionen. Der auf dem Display angezeigte Herzfrequenzwert ist daher rein indikativ und darf nicht als sicherer Wert angesehen werden. RECLINE FORMA... - Seite 24 Herzschlag zwischen 131 (70 %) und 168 (90 %) liegen. Erhebliche Verbesserung der aeroben Leistungsfähigkeit. Vorwiegende Verwendung von Fetten und erhöhte Verwendung von Zuckerstoffen. Mäßige Verbesserung der aeroben Leistungsfähigkeit. Vorwiegende Verwendung von Fetten und geringe Verwendung von Zuckerstoffen. Begrenzte Verbesserung der aeroben Leistungsfähigkeit. RECLINE FORMA...
-
Seite 25: Wie Sie Recline Forma Gebrauchen
Wie Sie Recline Forma gebrauchen Achtung Recline Forma ist ausschließlich für den Gebrauch geeignet, für den es entwickelt und hergestellt wurde, d. h. als Zykloergometer. Jeder bestimmungsfremde Gebrauch ist als falsch und somit gefährlich anzusehen. Setzen Sie sich so auf das Gerät, dass Ihr Oberkörper an der Rückenlehne anliegt. Umfassen Sie mit beiden Händen die seitlichen Griffe am Sitz. - Seite 26 ReclineForma_de-AC 0SM00750...
