Inhaltszusammenfassung für Technogym EXCITE Bike 500

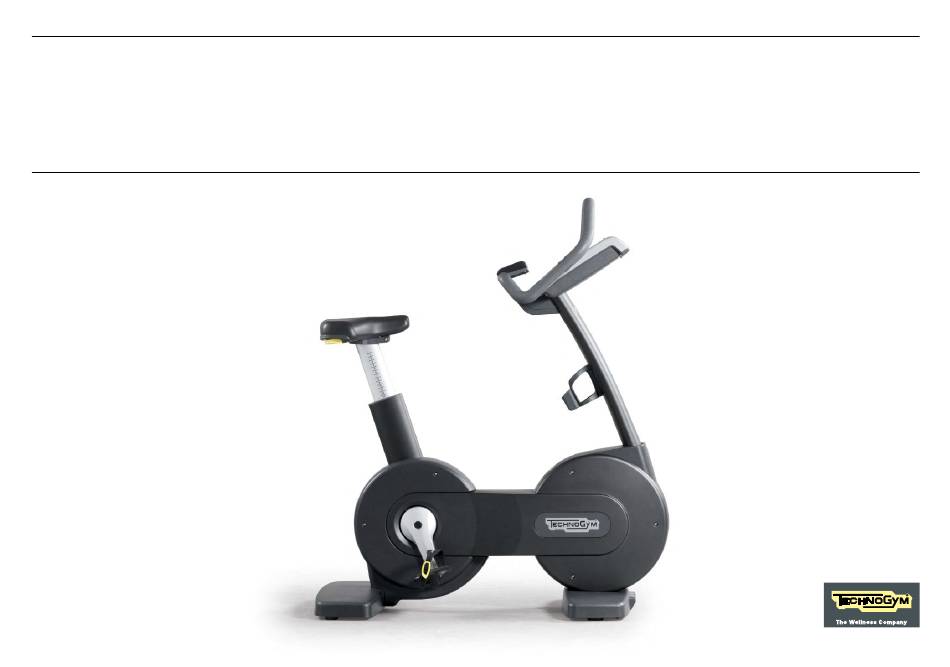

- Seite 1 EXCITE Bike Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Angaben zu Hersteller und Gerät .............. 3 Beschreibung des Geräts ................5 Technische Daten ..................15 Zubehör ....................17 Sicherheitsvorrichtungen und -schilder ..........18 Installationsort ..................20 Auspacken ....................21 Verschieben des Gerätes ................ 22 Niveauregulierung ..................23 Netzanschluss (Versionen 700 und 500) ..........24 Anschluss an eine andere Vorrichtung ............ -
Seite 3: Angaben Zu Hersteller Und Gerät
Angaben zu Hersteller und Gerät A - Name und Anschrift des Herstellers E - CE-Zertifizierung B - Produktbeschreibung F - Weist auf das Benutzerhandbuch hin C - Elektrische Eigenschaften und Art der Sicherungen G - Serien- und Produktionsnummer (bei den Versionen 700 und 500) H - Zertifikationszeichen für USA und Kanada D - Geräteklasse I - Produktnummer... - Seite 4 Angaben zu Hersteller und Gerät Die Geräte mit den Codes DAC7M..., DAC5M..., DAC2M..., DAC3M... sind für eine medizinische Verwendung bestimmt und wurden für die Verwendung in praxen, Krankenhäusern, Kliniken und Sportzentren entwickelt und realisiert, zum Zwecke der therapie und der muskulären rehabilitation. Die Geräte mit den Codes DAC7M..., DAC5M..., DAC2M..., DAC3M...
-
Seite 5: Beschreibung Des Geräts

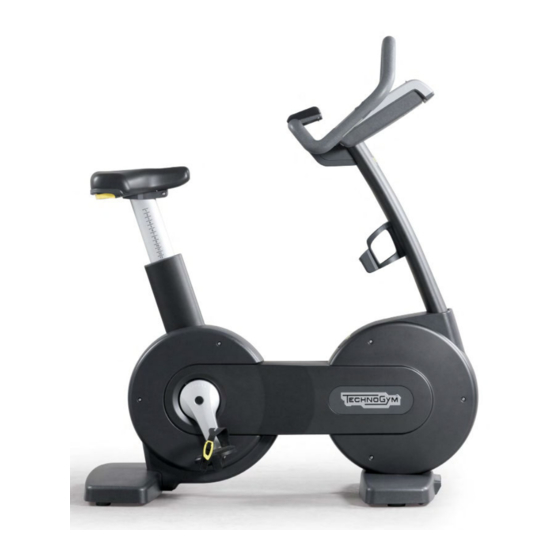

Beschreibung des Geräts Bedienfeld Griff Sensoren Fast Track Control Sattel Pedale Stützen Lesehalter Trinkflaschenhalter TGS-Lesevorrichtung Bedienfeld: Ermöglicht die Verwaltung aller verfügbaren Funktionen, von der Einstellung der Trainingsprogramme bis zur Anzeige der Meldungen und Daten bezüglich des Trainings. Bike Excite... - Seite 6 Beschreibung des Geräts Bedienfeld Griff Sensoren Fast Track Control Sattel Pedale Stützen Lesehalter Trinkflaschenhalter TGS-Lesevorrichtung Griff: Kann während des Trainings umfasst werden. Bei den Versionen 700 und 700 SP, auf dem Griff befinden sich die Sensoren für die Erfassung der Herzfrequenz (Handsensor) und die Fast Track Control zum Ändern des Schwierigkeitsgrads angebracht.
- Seite 7 Beschreibung des Geräts Bedienfeld Griff Sensoren Fast Track Control Sattel Pedale Stützen Lesehalter Trinkflaschenhalter TGS-Lesevorrichtung Griff: Kann während des Trainings umfasst werden. Bei den Versionen 700 und 700 SP, auf dem Griff befinden sich die Sensoren für die Erfassung der Herzfrequenz (Handsensor) und die Fast Track Control zum Ändern des Schwierigkeitsgrads angebracht.
- Seite 8 Beschreibung des Geräts Bedienfeld Griff Sensoren Fast Track Control Sattel Pedale Stützen Lesehalter Trinkflaschenhalter TGS-Lesevorrichtung Griff: Kann während des Trainings umfasst werden. Bei den Versionen 700 und 700 SP, auf dem Griff befinden sich die Sensoren für die Erfassung der Herzfrequenz (Handsensor) und die Fast Track Control zum Ändern des Schwierigkeitsgrads angebracht.
- Seite 9 Beschreibung des Geräts Bedienfeld Griff Sensoren Fast Track Control Sattel Pedale Stützen Lesehalter Trinkflaschenhalter TGS-Lesevorrichtung Sattel, höhenverstellbar. Bike Excite...
- Seite 10 Beschreibung des Geräts Bedienfeld Griff Sensoren Fast Track Control Sattel Pedale Stützen Lesehalter Trinkflaschenhalter TGS-Lesevorrichtung Pedale: Für eine bessere Stabilität des Fußes mit regulierbaren Riemen ausgestattet. Bike Excite...
- Seite 11 Beschreibung des Geräts Bedienfeld Griff Sensoren Fast Track Control Sattel Pedale Stützen Lesehalter Trinkflaschenhalter TGS-Lesevorrichtung Stützen: Tragen den Geräterahmen und die dazugehörigen Teile. Bike Excite...
- Seite 12 Beschreibung des Geräts Bedienfeld Griff Sensoren Fast Track Control Sattel Pedale Stützen Lesehalter Trinkflaschenhalter TGS-Lesevorrichtung Lesehalter: Ermöglicht das Auflegen von Zeitschriften oder Büchern zum Lesen. Bike Excite...
- Seite 13 Beschreibung des Geräts Bedienfeld Griff Sensoren Fast Track Control Sattel Pedale Stützen Lesehalter Trinkflaschenhalter TGS-Lesevorrichtung Trinkflaschenhalter: Zur Aufbewahrung der Trinkflasche oder anderer Gegenstände während des Trainings. Bike Excite...
- Seite 14 Beschreibung des Geräts Bedienfeld Griff Sensoren Fast Track Control Sattel Pedale Stützen Lesehalter Trinkflaschenhalter TGS-Lesevorrichtung TGS-Lesevorrichtung: Für den TGS-Schlüssel (optional). Bike Excite...
-
Seite 15: Technische Daten
Technische Daten Bike 500 und 700 Versorgung 100÷240 Vac 50/60 Hz Leistungsaufnahme 100 VA max (160 VA max mit Unity) Sicherungen 2 x 3.15A (F) Gewicht des Gerätes 61 kg (135 lb) Max. Körpergewicht des Benutzers 180 kg (397 lb) Zeit 0÷999 min ±... - Seite 16 Technische Daten 600 mm (24") 1338 mm (53") 1185 mm (47") 1216 mm (48") Bike Excite...
-
Seite 17: Zubehör
Zubehör Mit dem Gerät werden mitgeliefert: A Schlüsselsatz B Benutzerhandbuch und Wartung C Garantiebescheinigung D CEE-Netzkabel mit Stecker vom Typ SH (bei den Versionen 700 und 500) E Zwei Ersatzsicherungen (2 x 3.15A (F) (bei den Versionen 700 und 500) F Brustgurt mit Sender für den Herzfrequenzmesser (optional) Bike Excite... -
Seite 18: Sicherheitsvorrichtungen Und -Schilder
Sicherheitsvorrichtungen und -schilder A Feste Schutzverkleidungen: Verhindern den Zugang zum Innenbereich. B Hauptschalter: Dient dem Ein- und Ausschalten des Geräts (bei den Versionen 700 und 500). C Sicherungen: Schützen die elektrische Anlage des Geräts (bei den Versionen 700 und 500). Bei Stromüberlastung glühen die Sicherungen durch und verhindern so Schäden an der Elektronik im Geräteinneren. - Seite 19 Sicherheitsvorrichtungen und -schilder CHTUNG Es wird empfohlen, auf die Klebeschilder am Gerät zu achten, die über mögliche Risiken und Gefahren informieren. Bei den Versionen 700 und 500: E Das Etikett auf dem Rahmen unterhalb des Bedienfeldes enthält die elektrischen Daten. F Das Etikett, das neben dem Hauptschalter angebracht sein kann, enthält Sicherheitshinweise.
-
Seite 20: Installationsort
Installationsort Um ein angenehmes, wirksames und risikofreies Training mit Bike zu gewährleisten, sollten bei der Wahl des Aufstellungsortes insbesondere folgende Bedingungen gegeben sein: - Eine Raumtemperatur zwischen +10°C und +25°C. - Eine ausreichend belüftete Umgebung, die auch während des Trainings eine Luftfeuchtigkeit von 20 % bis 90 % aufweist. - Eine ausreichende Beleuchtung, die eine angenehme und entspannende Atmosphäre für das Training schafft. -
Seite 21: Auspacken
Auspacken Je nach Bestimmungsland kann Bike teilweise zerlegt und entsprechend kartonverpackt auf einer Palette oder komplett montiert in einer durchsichtigen Plastikverpackung, ebenfalls auf einer Palette befestigt, angeliefert werden. Hub und Transport des verpackten Materials können mit normalen Hubgeräten ausgeführt werden. Die Anweisungen hierzu befinden sich auf der Verpackung. -
Seite 22: Verschieben Des Gerätes
Verschieben des Gerätes Um das Gerät von der Palette zu heben, heben Sie es wie in der Abbildung gezeigt an und lassen es auf den Boden gleiten. Der Vorgang muss von mindestens zwei Personen durchgeführt werden. CHTUNG Verschieben und positionieren Sie das Gerät sehr vorsichtig, um die Stabilität nicht zu beeinträchtigen. -
Seite 23: Niveauregulierung
Niveauregulierung Die Niveauregulierung erfolgt anhand der vorderen und hinteren Stellfüße: - Lockern Sie die Gegenmutter (B) und schrauben Sie den Stellfuß (A) heraus oder hinein, bis sich der Rahmen in stabiler Stellung befindet. - Ziehen Sie anschließend die Gegenmuttern (B) fest. Bike Excite... -
Seite 24: Netzanschluss (Versionen 700 Und 500)
Netzanschluss (Versionen 700 und 500) Bevor Sie das Gerät an das Netz anschließen, versichern Sie sich, dass die Eigenschaften der elektrischen Anlage den einschlägigen Gesetzesbestimmungen entsprechen. Überprüfen Sie die Daten der Hauptversorgung auf dem Klebeschild, das sich auf dem Rahmen unter dem Bedienfeld befindet. EFAHR Die Wandsteckdose sollte sich an einem Ort befinden, der ein leichtes Einstecken und Herausziehen des Steckers ermöglicht, ohne eine Gefahrenquelle darzustellen. - Seite 25 Netzanschluss (Versionen 700 und 500) EFAHR Der Stromanschluss muss geerdet sein . Ist keine Erdung vorhanden, so muss sie vor dem Anschluss des Gerätes von einem spezialisierten Techniker installiert werden. Das Gerät muss geerdet sein. Im Falle eines Defektes oder Schadens am Gerät liefert das Erdungskabel dem elektrischen Strom einen Leiter mit minimalem Widerstand und reduziert so das Stromschlagrisiko.
-
Seite 26: Anschluss An Eine Andere Vorrichtung
Anschluss an eine andere Vorrichtung Das Gerät kann an ein Audio-/Videoempfangsgerät vom Typ Cardio Theater. Außerdem, wenn das Gerät nicht über TV verfügt, kann es an ein Netz von Geräten angeschlossen werden, welche mit dem Protokoll CSAFE übereinstimmen. CHTUNG Die angeschlossenen Geräte müssen den internationalen Normen entsprechen. - Seite 27 Anschluss an eine andere Vorrichtung Verfügt das Gerät über TV, so schließen Sie das Kabel für die Antenne an das Gerät und an die Wandsteckdose an. Für die Verbindung wird ein RF-Koaxialkabel mit einem Anschluss vom Typ F für das Gerät verwendet. Der Wandstecker für das Antennenkabel muss sich an einem Ort befinden, der es ermöglicht, den Stecker leicht herauszuziehen und einzustecken.
-
Seite 28: Routinewartung
Klebeschildern zu reiben. Die Sicherheit des Geräts bleibt nur gewährleistet, wenn alle zwei Wochen eine gründliche Inspektion auf etwaige Schäden und/oder Verschleißerscheinungen vorgenommen wird. Für in diesem Handbuch nicht beschriebene Wartungsarbeiten wenden Sie sich bitte an den Kundendienst von Technogym. Bike Excite... - Seite 29 EFAHR Die regelmäßige Wartung, die Einstellung und Schmierung des Gerätes müssen vom Technischen Kundendienst von Technogym durchgeführt werden. Vor jedem Eingriff muss das Gerät ausgeschaltet werden, indem der Schalter in die Position 0 gebracht und der Netzstecker aus der Steckdose gezogen wird.
-
Seite 30: Spieleinstellung Der Sattelhalterung
Spieleinstellung der Sattelhalterung Es wird empfohlen, das Spiel der Sattelhalterung regelmäßig zu kontrollieren, da dieses Anlass zu Vibrationen und Geräuschen geben kann. Die Spieleinstellung wird anhand von 2 Schrauben vorgenommen: - Ziehen Sie die beiden Schrauben (A) mit einem Inbusschlüssel an. - Überprüfen Sie das Sattelspiel über die gesamte Länge. -
Seite 31: Auswechseln Der Sicherungen (Versionen 700 Und 500)
Auswechseln der Sicherungen (Versionen 700 und 500) EFAHR Vor dem Auswechseln ist es notwendig, das Gerät auszuschalten, indem Sie den Schalter auf Position 0 stellen und den Stecker aus der Wandsteckdose ziehen. Ziehen Sie den Sicherungshalter rechts neben dem I/0-Schalter heraus, indem Sie auf die Lasche drücken. -
Seite 32: Wiederaufladen Der Batterie (Versionen 700 Sp Und 500 Sp)
Wiederaufladen der Batterie (Versionen 700 SP und 500 SP) Bei den Versionen 700 SP und 500 SP muss din die Pedale getreten werden, um das Gerät in eingeschaltetem Zustand zu halten. Schaltet sich das Bedienfeld bei Unterbrechung der Pedalbewegung sofort und ohne Vorwarnung aus, so muss die Batterie wieder aufgeladen werden. -
Seite 33: Abhilfe Bei Störungen
Sie Geräte anschließen, die korrekt funktionieren. Das Netzkabel ist beschädigt (bei den Versionen 700 und 500). Wenden Sie sich an den Technischen Kundendienst von Technogym. Probleme bei der Installation des Netzkabels (bei den Versionen 700 und 500). Prüfen Sie den Anschluss. - Seite 34 Das Gerät steht nicht eben. Schallpegel Prüfen Sie die Nivellierung und regulieren Sie ggf. die Stellfüße. Die Lager sind defekt. Wenden Sie sich an den Technischen Kundendienst von Technogym. Der Riemen rutscht. Wenden Sie sich an den Technischen Kundendienst von Technogym. Die während des Eine Taste auf dem Bedienfeld ist blockiert.
- Seite 35 Der Hautkontakt des Senders im Brustgurt ist unzureichend. Feuchten Sie die Innenseite des Brustgurtes mit Wasser an. Das Bedienfeld funktioniert nicht einwandfrei. Wenden Sie sich an den Technischen Kundendienst von Technogym. Der Sender ist defekt. Ersetzen Sie den Brustgurt. Bike Excite...
-
Seite 36: Technischer Kundendienst
Bei Kundendienstanforderung geben Sie bitte folgende Daten an: - Gerätemodell, - Kaufdatum, - Seriennummer, - Genaue Beschreibung des aufgetretenen Problems. CHTUNG Bei Eingriffen am Gerät durch Personal, das nicht von Technogym autorisiert wurde, verfällt die Garantie. Technogym liefert Elektroschaltpläne und Kabelübersichten an die Kundendienstunternehmen. Bike Excite... -
Seite 37: Lagerung
Lagerung Wird das Gerät lange Zeit nicht genutzt, sollte es wie folgt aufbewahrt werden: - Stellen Sie es an einen trockenen und sauberen Ort und schützen Sie es mit einer Schutzhülle vor Staub. - Ideale Bedingungen für die Aufbewahrung: eine Temperatur von -10 °C bis 70 °C und eine Luftfeuchtigkeit zwischen 20% und 90%. -
Seite 38: Entsorgung Des Geräts
Entsorgung des Geräts Versichern Sie sich bitte immer, dass das Gerät nicht zu einer Gefahrenquelle oder zu ungeeignetem Spielzeug für Kinder werden kann. Sollte das Gerät lange Zeit nicht genutzt oder sogar entsorgt werden, legen Sie es bitte still, indem Sie das Netzkabel entfernen. -
Seite 39: Ein- Und Ausschalten
Ein- und Ausschalten Bei den Versionen 700 und 500 schalten Sie das Gerät ein, indem Sie den Schalter auf Position “I” (eingeschaltet) stellen. Bei den Versionen 700 SP und 500 SP schalten Sie das Gerät ein, indem Sie beginnen, in die Pedale zu treten. Beim Einschalten ertönt ein akustisches Signal und alle LEDs auf dem Bedienfeld leuchten auf. - Seite 40 Ein- und Ausschalten Bei den Versionen 700 und 500 schalten Sie das Gerät aus, indem Sie den Schalter auf Position “0” (ausgeschaltet) stellen. Wird das Gerät über einen längeren Zeitraum nicht benutzt, so schalten Sie es am Schalter aus und ziehen am besten auch den Stecker aus der Wandsteckdose.
-
Seite 41: Feststellung Der Herzfrequenz
Feststellung der Herzfrequenz Das Gerät ermöglicht die Kontrolle der Herzfrequenz auf zwei verschiedene Arten: - Mit einer Vorrichtung auf den Griffen (Handsensor), die durch das Umfassen der Griffe im Sensorbereich aktiviert wird (bei den Versionen 700 und 700 SP). - Mit einem Brustgurt mit integriertem Herzfrequenzsender vom Typ Polar T31. - Seite 42 Feststellung der Herzfrequenz In der folgenden Tabelle sind die optimalen Prozentsätze im Verhältnis von Alter und gesetztem Trainingsziel aufgeführt. Die theoretische maximale Herzfrequenz (100 %) basiert auf dem Alter und wird wie folgt berechnet: 220 - Alter. Alter Für Leistungssportler (mit ärztlichem Attestat) reservierter Trainingsbereich. Aerober Bereich mit überwiegend Herz-Kreislauf-Training (die Herzfrequenz bei Werten zwischen 70% und 90% halten).
- Seite 43 Feststellung der Herzfrequenz Um das Schaubild zu lesen, suchen Sie auf der horizontalen Achse Ihr Alter und folgen Sie der vertikalen Achse so weit, bis Sie die entsprechenden Werte bei 60%, 70%, 90% erreichen. Die körperliche Aktivität mit einer Herzfrequenz zwischen 60% und 70% zeichnet sich vor allem durch den Verbrauch von Fetten für die Energiebereitstellung aus.
-
Seite 44: Gebrauchsanleitungen
Gebrauchsanleitungen Steigen Sie auf den Sattel und umfassen Sie den Griff. Versichern Sie sich in dieser Position, dass Sie die Beine ganz strecken können, wenn das Pedal sich am niedrigsten Punkt befindet. Setzen Sie sich mit nach vorne geneigtem Oberkörper auf den Sattel, achten Sie dabei auf einen geraden Rücken. - Seite 45 Gebrauchsanleitungen Zur Einstellung der Sattelhöhe den Hebel unter dem hinteren Teil des Sattels betätigen. Um den Sattel höher zu stellen, muss er nur gezogen werden; um ihn niedriger zu stellen, muss der Hebel betätigt werden. Auf der Sattelhalterung befindet sich eine graduierte Skala. Wenn Sie die richtige Einstellung gefunden haben, speichern Sie diesen Wert am besten auf dem Trainingsplan.
- Seite 46 Gebrauchsanleitungen Regulieren Sie die Pedalriemen: - Bei den Versionen 700 und 700 SP, den Hebel (A) mehrmals heben und senken, um die Lasche zu straffen; den Hebel (B) oben halten, um die Lasche zu lockern. - Bei den Versionen 500 und 500 SP, indem Sie die Lasche zur Regulierung herausziehen und in die für ihren Fuß...
- Seite 47 Bike Excite_de-AG 0SM00421...
