Lautsprecherzonen

Sie können Lautsprecher in einem Bereich in eine
Lautsprecherzone gruppieren. Dies ermöglicht es Ihnen, den
Audiopegel der Zonen einzeln zu steuern. Beispielsweise
könnte die Tonausgabe in der Kabine leiser sein als auf Deck.
Pro Kanal jeder Zone können bis zu zwei Lautsprecherpaare
parallel verbunden werden. Bei Verwendung des integrierten
Verstärkers kann eine Zone maximal vier Lautsprecher
unterstützen.
Die Zonen 1 und 2 werden über den integrierten Verstärker mit
Strom versorgt. Zone 3 ist nur als Line-Level-Ausgang
verfügbar. Wenn Sie den RCA-Line-Ausgang und den RCA-
Subwoofer-Ausgang für Zone 3 verwenden möchten, müssen
Sie einen externen Verstärker anschließen.
Sie können Balance, Lautstärkepegel, Ton, Subwoofer-Pegel,
Subwoofer-Frequenz und die Namen der einzelnen Zonen
anpassen und andere zonenspezifische Einstellungen
konfigurieren.

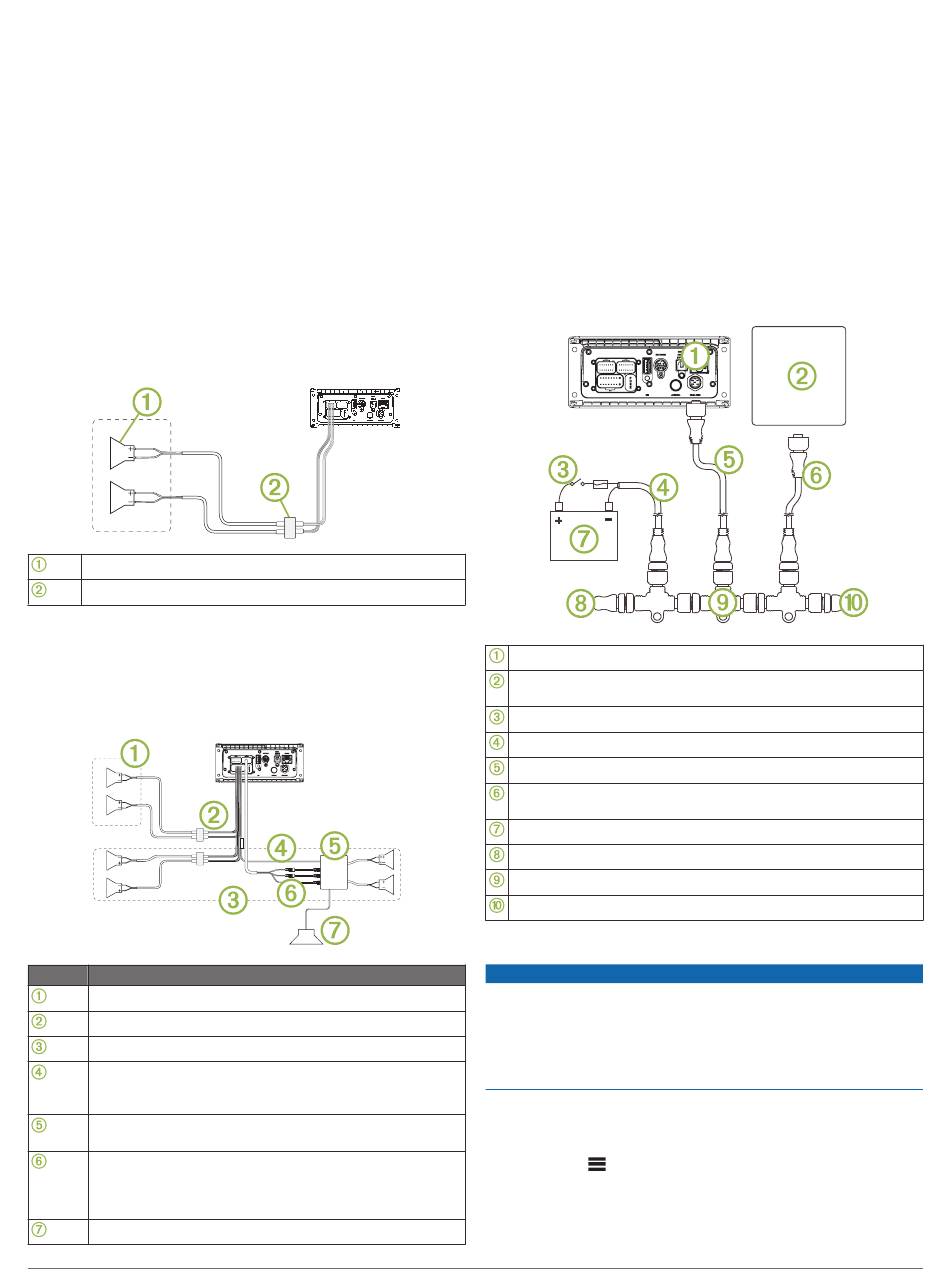

Beispiel eines Schaltplans für Systeme mit einer Zone
Lautsprecher
Wasserdichte Verbindung

Erweiterter Schaltplan

In diesem Schaltplan ist eine Systeminstallation mit einem
externen Verstärker und Subwoofer dargestellt, die mit Zone 2
des Radios verbunden sind. Sie können einen Verstärker und
Subwoofer mit beliebigen oder allen Zonen des Radios
verbinden.
Element Beschreibung
Lautsprecher für Zone 1
Wasserdichte Verbindung
Lautsprecher für Zone 2
Signalleitung für „Verstärker ein"
Verbinden Sie diese Leitung mit jedem Verstärker, der mit
einem Zonen-Line-Ausgang verbunden ist.
Verstärker mit Stromversorgung, der mit dem Line-Ausgang
für Zone 2 verbunden ist
Line-Ausgang für Zone 2 und Subwoofer-Ausgang
Jedes Subwooferkabel bietet einen einzelnen Mono-Ausgang
zu einem Subwoofer mit Stromversorgung oder einem
Subwoofer-Verstärker.
Subwoofer
4

Verbinden eines SiriusXM Tuner-Moduls

Dieses Gerät ist mit einem SiriusXM SXV300 oder neuerem
Vehicle Tuner-Modul kompatibel.
1
Falls Sie bereits eine USB-Quelle verbunden haben, trennen
Sie sie vom Radio.
2
Verbinden Sie das Kabel vom SiriusXM Tuner-Modul mit dem
Anschluss SXM TUNER auf der Rückseite des Radios.
3
Folgen Sie den Anweisungen des SiriusXM Tuner-Moduls
und der Antenne, um die SiriusXM Installation
abzuschließen.
4
Stellen Sie bei Bedarf wieder die Verbindung mit der USB-
Quelle her.
5
Schließen Sie die Radioinstallation ab.
Schaltplan für das NMEA 2000 System
Radio
Unterstützte Kartenplotter-Multifunktionsanzeige oder kompatible
FUSION NMEA 2000 Fernbedienung
Leitungsschalter
NMEA 2000 Netzkabel
NMEA 2000 Stichleitung vom Radio, bis zu 6 m (20 Fuß)
NMEA 2000 Stichleitung von der Kartenplotter-Multifunktionsan-
zeige oder kompatible FUSION NMEA 2000 Fernbedienung
Stromversorgung mit 9 bis 16 V Gleichspannung
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
NMEA 2000 T-Stück
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
Konfigurieren einer optionalen Kabelfernbedienung
Das Radio ist standardmäßig zur Verwendung mit einem NMEA
2000 Netzwerk konfiguriert, und die Option NRX EIN sollte nur
aktiviert werden, wenn eine optionale Fernbedienung direkt mit
dem Radio verbunden ist. Wird diese Option aktiviert, wenn das
Radio mit einem NMEA 2000 Netzwerk verbunden ist, könnten
andere Geräte im NMEA 2000 Netzwerk beschädigt werden.
Wenn Sie eine optionale NRX Kabelfernbedienung direkt mit
dem Radio verbinden und nicht über ein NMEA 2000 Netzwerk,
ist eine zusätzliche Konfiguration erforderlich.
1
Wählen Sie > EINSTELLUNGEN > ENERGIEOPTIONEN.
2 Wählen Sie eine Option:
• Wenn Sie sowohl das Radio als auch die optionale
Kabelfernbedienung mit einem NMEA 2000 Netzwerk
verbunden haben, vergewissern Sie sich, dass die Option
Apollo MS-RA670 – Installationsanweisungen
HINWEIS
