sollten Sie nach Möglichkeit Netzwerkkabel verlegen und
keine drahtlosen Verbindungen verwenden.
2 Ermitteln Sie den Montageort erforderlicher Netzwerkrouter
oder -switches.
3 Verlegen Sie Cat5e- oder Cat6-Netzwerkkabel zu den
Montageorten der Radios, Switches und Router.
4 Verbinden Sie die Netzwerkkabel mit den Radios, Switches
und dem Router.
Schließen Sie die Installation der Radios noch nicht ab.
Testen Sie zunächst das Netzwerk, bevor Sie die Radios
installieren.
5 Schalten Sie alle mit dem Netzwerk verbundenen Geräte ein.
Dazu gehören auch drahtlose Geräte.
6 Falls Sie einen Netzwerkrouter (kabelgebunden oder
drahtlos) verwenden, finden Sie bei Bedarf in der
Dokumentation des Routers Informationen zum Konfigurieren
des Routers als DHCP-Server.
Bei allen Radios sollte die Standardkonfiguration
(automatische IP) beibehalten werden.
7 Testen Sie das Netzwerk, indem Sie sich auf jedem Gerät im
Netzwerk die Liste der FUSION PartyBus Geräte ansehen
und eine Option wählen:
• Falls FUSION PartyBus Geräte nicht im Netzwerk
verfügbar sind, führen Sie eine Fehlerbehebung des
Netzwerks durch

(Fehlerbehebung des Netzwerks,

Seite 6).
• Falls alle FUSION PartyBus Geräte im Netzwerk verfügbar
sind, schließen Sie bei Bedarf die Installation aller Radios
ab.
Fehlerbehebung des Netzwerks
Wenn FUSION PartyBus Geräte im Netzwerk nicht angezeigt
werden oder nicht verbunden werden können, überprüfen Sie
Folgendes:
• Vergewissern Sie sich, dass nur ein Gerät (entweder ein
Radio oder ein Router) als DHCP-Server konfiguriert ist.
• Vergewissern Sie sich, dass alle FUSION PartyBus Geräte,
Netzwerkswitches, Router und WLAN-Access-Points mit dem
Netzwerk verbunden und eingeschaltet sind.
• Vergewissern Sie sich, dass drahtlose FUSION PartyBus
Geräte mit einem WLAN-Router oder WLAN-Access-Point im
Netzwerk verbunden sind.
• Wenn Sie statische IP-Adressen konfiguriert haben, stellen
Sie sicher, dass jedes Gerät über eine eindeutige IP-Adresse
verfügt, dass die ersten drei Ziffernblöcke der IP-Adressen
übereinstimmen und dass die Teilnetzmasken auf allen
Geräten identisch sind.
• Falls Sie Konfigurationsänderungen vorgenommen haben,
die zu Netzwerkproblemen führen könnten, setzen Sie alle
Netzwerkeinstellungen auf die Werkseinstellungen zurück.
Radioinformationen

Technische Daten

Allgemein
Gewicht
Wasserdichtigkeit*
Betriebstemperaturbereich
Lagertemperaturbereich
Eingangsspannung
Stromstärke (maximal)
Stromstärke (bei Stummschal-
tung)
6
HINWEIS
750 g (26,5 Unzen)
IEC 60529, IPX6 und IPX7
0 °C bis 50 °C (32 °F bis 122 °F)
-20 °C bis 70 °C (-4 °F bis 158 °F)
10,8 bis 16 V Gleichspannung
15 A
Weniger als 700 mA
Allgemein
Stromstärke (aus, aktivierter
Standby-Modus)
Stromstärke (aus, deaktivierter
Standby-Modus)
Sicherung
NMEA 2000 LEN
Reichweite der Bluetooth ® Draht-
losfunktion
Reichweite der ANT Drahtlos-
®
funktion
Funkfrequenzen/-protokolle
Sicherheitsabstand zum
Kompass
* Widersteht dem Eindringen von Wasser in einer Tiefe von 1 m
bis zu 30 Minuten und bietet Schutz vor starkem Strahlwasser.
Weitere Informationen finden Sie unter garmin.com/waterrating.
Integriert, Klasse-D-Verstärker
Ausgabeleistung (Musik) pro
Kanal
Gesamtausgabespitzenleis-
tung
Ausgabeleistung pro Kanal
Line-Ausgabepegel (max.)
AUX-Eingangspegel (typisch) 1 V (eff.)
* Das Radio begrenzt u. U. die Ausgangsleistung, um ein
Überhitzen des Verstärkers zu verhindern und um die
Audiopegel beizubehalten.
Tuner Europa und
Australasien
UKW-Funkfre- 87,5 bis
quenzbereich 108 MHz
UKW-Frequenz- 50 kHz
schritt
AM-Funkfrequenz- 522 bis
bereich 1620 kHz
AM-Frequenz- 9 kHz
schritt

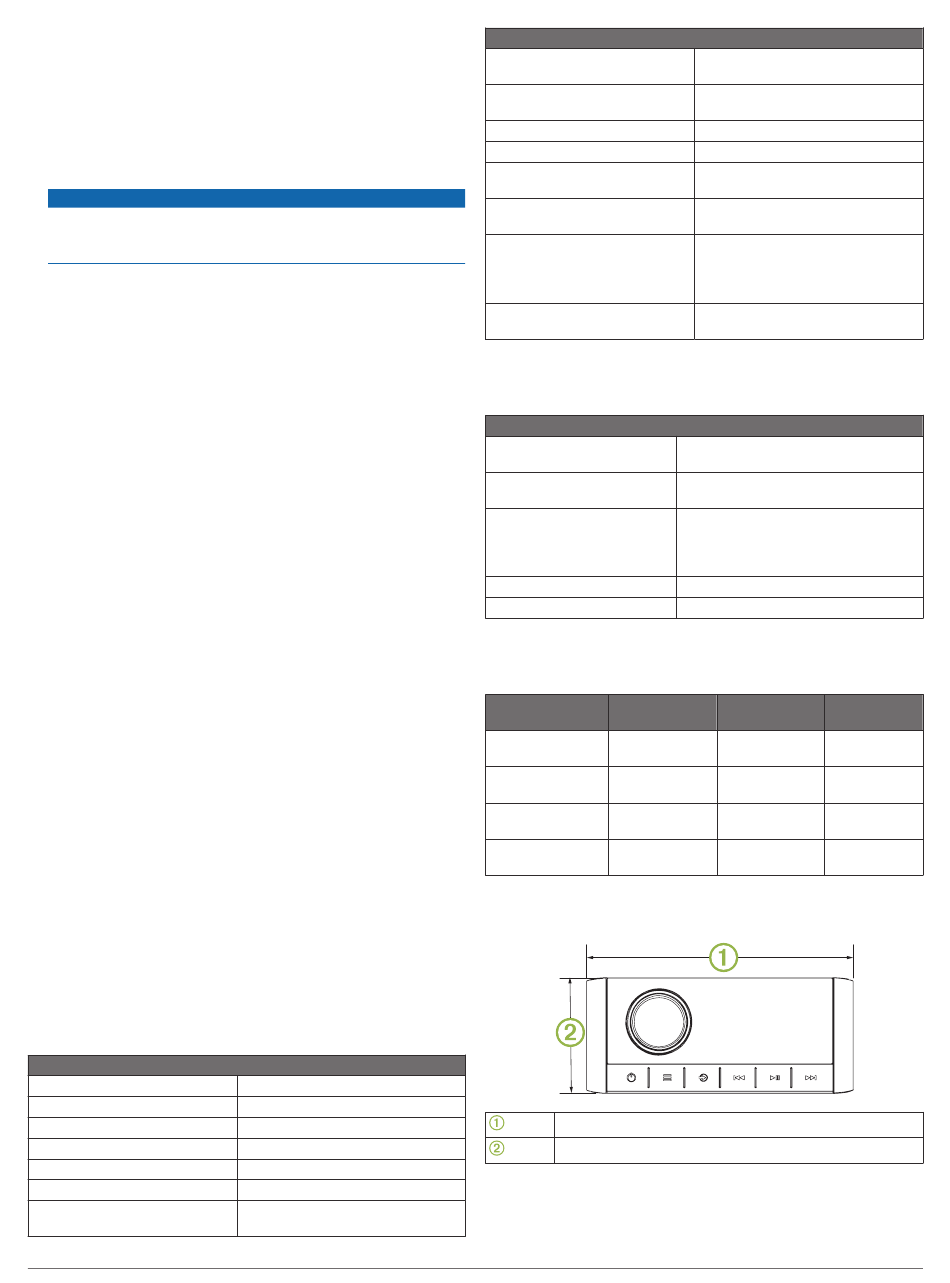

Zeichnungen der Abmessungen des Radios

Abmessungen vorne
157 mm (6,18 Zoll)
68 mm (2,68 Zoll)
Apollo MS-RA670 – Installationsanweisungen
50 mA
35 mA
15 A, Mini-Flachsicherung
1 (50 mA)
Bis zu 10 m (30 Fuß)
Bis zu 3 m (10 Fuß)
Bluetooth 2,4 GHz bei 10 bis
13,29 dBm (nominal)
ANT 2,4 GHz bei 4 bis 6,92 dBm
(nominal)
20 cm (7,87 Zoll)
4-mal maximal 70 W bei 2 Ohm
Maximal 280 W
4-mal 43 W (eff.) bei 14,4 V Gleich-
spannung, 2 Ohm, 10 % THD*
4-mal 26 W (eff.) bei 14,4 V Gleich-
spannung, 4 Ohm, 10 % THD*
5,5 V (Peak-to-Peak)
USA Japan
87,5 bis 76 bis 95 MHz
107,9 MHz
200 kHz 50 kHz
530 bis 522 bis
1710 kHz 1620 kHz
10 kHz 9 kHz
