Funktion der Farbe des
Leitung oder des Blankdrahts
RCA-Anschlusses oder RCA-
Bezeichnung
Telefon stumm Braun
Dimmen Orange
Lautsprecher – Weiß
Zone 1 links (+)
Lautsprecher – Weiß/Schwarz
Zone 1 links (-)
Lautsprecher – Grau
Zone 1 rechts (+)
Lautsprecher – Grau/schwarz
Zone 1 rechts (-)
Lautsprecher – Grün
Zone 2 links (+)
Lautsprecher – Grün/schwarz
Zone 2 links (-)
Lautsprecher – Violett
Zone 2 rechts (+)
Lautsprecher – Violett/schwarz
Zone 2 rechts (-)
Line-Ausgang für ZONE 1
Zone 1 (links)
ZONE 1 SUB
Line-Ausgang für OUT
Zone 1 (rechts)
Subwoofer-
Ausgang für Zone 1
Line-Ausgang für ZONE 2
Zone 2 (links)
ZONE 2 SUB
Line-Ausgang für OUT
Zone 2 (rechts)
Subwoofer-
Ausgang für Zone 2
Apollo MS-RA670 – Installationsanweisungen
Hinweise
Wird aktiviert, wenn eine
Verbindung mit der Masse
besteht.
Wenn Sie diese Leitung
beispielsweise mit einem
kompatiblen Mobilgerät-Kit mit
Freisprechfunktion verbinden,
wird der Ton stumm geschaltet
oder die Eingabe wechselt zu
AUX, wenn ein Anruf eingeht
und diese Leitung über das Kit
mit der Masse verbunden ist.
Sie können diese Funktion über
das Einstellungsmenü
aktivieren.
Zum Verbinden mit der Beleuch-
tungsleitung des Boots, um das
Radiodisplay abzublenden,
wenn die Lichter eingeschaltet
sind.
Der Leitungsquerschnitt der
Beleuchtungsleitung muss für
die Sicherung geeignet sein, die
den Schaltkreis versorgt, mit
dem sie verbunden ist.
Bietet einen Ausgang auf einen
externen Verstärker und ist mit
der Lautstärkeregelung für
Zone 1 verknüpft.
Jedes Subwooferkabel bietet
einen einzelnen Mono-Ausgang
zu einem Subwoofer mit Strom-
versorgung oder einem
Subwoofer-Verstärker.
Bietet einen Ausgang auf einen
externen Verstärker und ist mit
der Lautstärkeregelung für
Zone 2 verknüpft.
Jedes Subwooferkabel bietet
einen einzelnen Mono-Ausgang
zu einem Subwoofer mit Strom-
versorgung oder einem
Subwoofer-Verstärker.
Funktion der Farbe des
Leitung oder des Blankdrahts
RCA-Anschlusses oder RCA-
Bezeichnung
Aux-Eingang links AUX IN
Aux-Eingang rechts
Line-Ausgang für ZONE 3
Zone 3 (links)
Line-Ausgang für
Zone 3 (rechts)
Subwoofer-
Ausgang für Zone 3

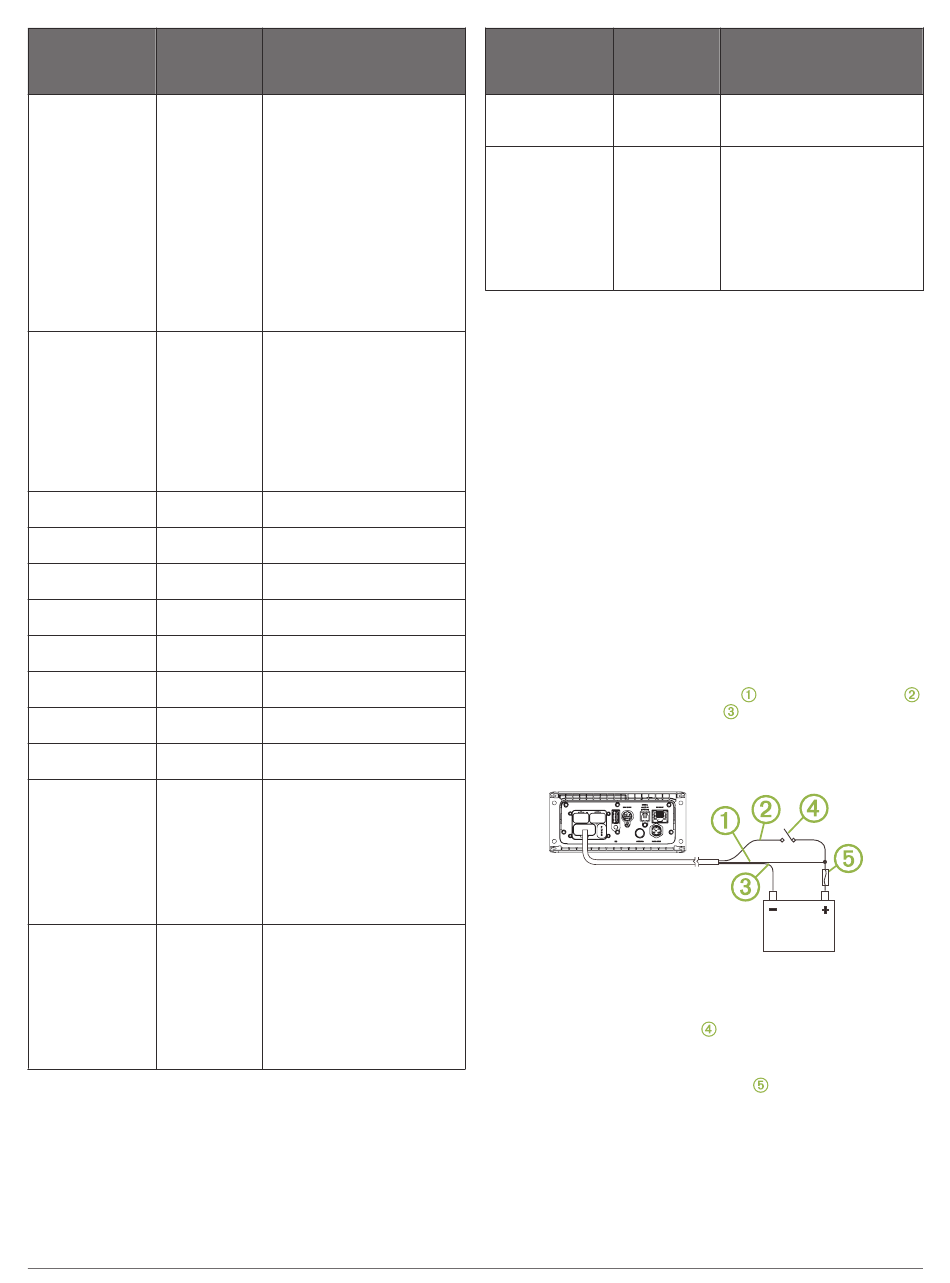

Herstellen der Stromversorgung

Beim Verbinden des Radios mit der Stromversorgung müssen
Sie beide Stromleitungen verbinden. Sie sollten die gelbe
Stromleitung direkt mit der Batterie verbinden. Dadurch wird das
Radio mit Strom versorgt. Außerdem wird eine konstante
Bereitschaftsspannung für die Standby-Einspeisung ermöglicht.
Sie sollten die rote Zündleitung über die Zündung oder einen
anderen manuellen Schalter mit derselben Batterie verbinden,
um das Radio ein- und auszuschalten. Wenn Sie die rote
Leitung nicht über die Zündung oder einen anderen manuellen
Schalter verlegen, können Sie die rote Leitung mit der gelben
Leitung verbinden und dann beide mit dem Pluspol (+) der
Batterie verbinden.
Sie müssen die Stromleitungen über eine 15-A-Sicherung oder
einen 15-A-Unterbrecher mit der Batterie verbinden.
Falls eine Verlängerung der gelben Strom- und der schwarzen
Masseleitungen erforderlich ist, verwenden Sie Leitungen nach
2
AWG 14 (2,08 mm ). Verwenden Sie bei Verlängerungen von
mehr als 1 m (3 Fuß) Leitungen nach AWG 12 (3,31 mm²). Falls
eine Verlängerung der roten Leitung erforderlich ist, verwenden
Sie Leitungen nach AWG 22 (0,33 mm
1
Führen Sie die gelbe Stromleitung
und die schwarze Masseleitung
Sie den Kabelbaumstecker zum Radio.
Verbinden Sie den Kabelbaum erst mit dem Radio, wenn alle
Blankdrahtverbindungen hergestellt wurden.
2
Verbinden Sie die schwarze Leitung mit dem Minuspol (-) der
Batterie.
3
Wenn Sie die rote Leitung über die Zündung oder einen
anderen manuellen Schalter
rote Zündleitung mit der Zündung oder dem Schalter.
4
Verbinden Sie die rote Leitung mit der gelben Leitung,
installieren Sie eine 15-A-Sicherung
an der Batterie, und verbinden Sie beide Leitungen mit dem
Pluspol (+) der Batterie.
HINWEIS: Wenn Sie die rote Leitung über einen Schalter mit
Sicherung verbinden, müssen Sie die rote Leitung nicht mit
der gelben Leitung verbinden oder eine weitere Sicherung in
die rote Leitung einbauen.
Hinweise
Bietet einen RCA-Stereo-Line-
Eingang für Audioquellen wie
CD- oder MP3-Player.
Bietet einen Ausgang auf einen
externen Verstärker und ist mit
der Lautstärkeregelung für
Zone 3 verknüpft.
Jedes Subwooferkabel bietet
einen einzelnen Mono-Ausgang
zu einem Subwoofer mit Strom-
versorgung oder einem
Subwoofer-Verstärker.
2
).
, die rote Zündleitung
zur Batterie, und führen
verlegen, verbinden Sie die
so nah wie möglich
3
