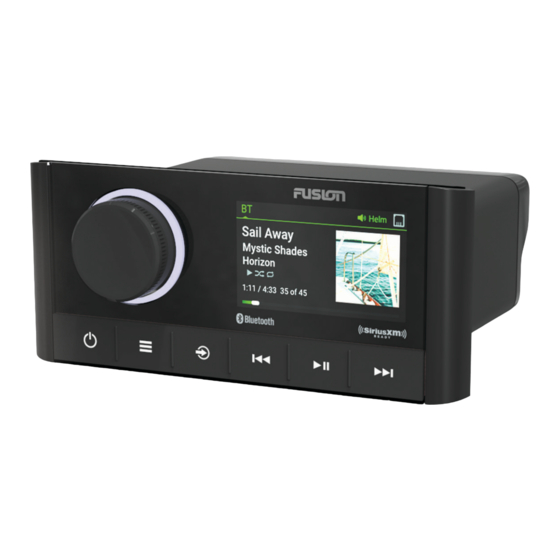

Fusion Apollo MS-RA670 Installationsanweisungen

Apollo MS-RA670 Installationsanwei-
™
sungen
Wichtige Sicherheitsinformationen
Wenn Sie die Warnungen und Vorsichtshinweise nicht
beachten, könnte es zu Personenschäden, Schäden am Schiff
oder zu einer schlechten Leistung des Produkts kommen.
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Das Gerät muss gemäß diesen Anweisungen installiert werden.
Beginnen Sie erst mit der Installation dieses Produkts, wenn Sie
die Stromversorgung des Boots getrennt haben.
Bevor Sie das Produkt mit Strom versorgen, stellen Sie sicher,
dass es ordnungsgemäß geerdet ist. Folgen Sie dazu den
Anweisungen in der Anleitung.
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Verwenden Sie das Radio beim Bohren der Montagelöcher nicht
als Schablone, da es dadurch zu Schäden am Glasdisplay und
zum Erlöschen der Garantie kommen kann. Sie müssen die
mitgelieferte Schablone verwenden, um die Montagelöcher
ordnungsgemäß zu bohren.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, wenden Sie sich an den Support von FUSION
Lieferumfang
• Einbaudichtung
• Vier selbstschneidende 4,2-mm-Schrauben (Größe 8)
• Zwei Schraubenabdeckungen
• Kabelbaum für Stromversorgung und Lautsprecher
• Kabelbäume für Aux-Eingang, Line-Ausgang und Subwoofer-
Ausgang
• Staubschutz
Erforderliches Werkzeug
• Kreuzschlitzschraubendreher
• Elektrische Bohrmaschine
• Bohrer (die Größe variiert je nach Material der Oberfläche
und den verwendeten Schrauben)
• Multifunktionswerkzeug oder Stichsäge
• Seewassertaugliches Dichtungsmittel auf Silikonbasis
(optional)
Hinweise zur Montage
• Das Radio muss auf einer flachen Oberfläche montiert
werden.
• Das Radio muss an einem Ort mit einer guten Luftzirkulation
an der Rückseite des Radios montiert werden, um einen
Wärmeabzug zu ermöglichen.
®
WARNUNG
ACHTUNG
HINWEIS
• Wenn Sie das Radio an einem Ort installieren, der evtl.
Wasser ausgesetzt ist, muss es in einem Winkel von bis zu
45 Grad zur Horizontalebene montiert werden.
• Wenn Sie das Radio an einem Ort installieren, der evtl.
Wasser ausgesetzt ist, sollte das Kabel eine Tropfschleife
haben, damit Wasser vom Kabel abtropfen kann und
Schäden am Radio vermieden werden.
• Wenn Sie das Radio an der Außenseite des Schiffs
montieren möchten, muss es sich so weit oberhalb der
Wasserlinie montiert werden, dass es sich nicht unter Wasser
befindet.
• Wenn Sie das Radio an der Außenseite des Schiffs
montieren möchten, sollte es an einem Ort montiert werden,
an dem es nicht durch Docks, Pfeiler oder andere Teile
beschädigt wird.
• Damit es nicht zu Interferenzen mit Magnetkompassen
kommt, muss der Abstand zwischen dem Radio und einem
Kompass mindestens 20 cm (7,87 Zoll) betragen.

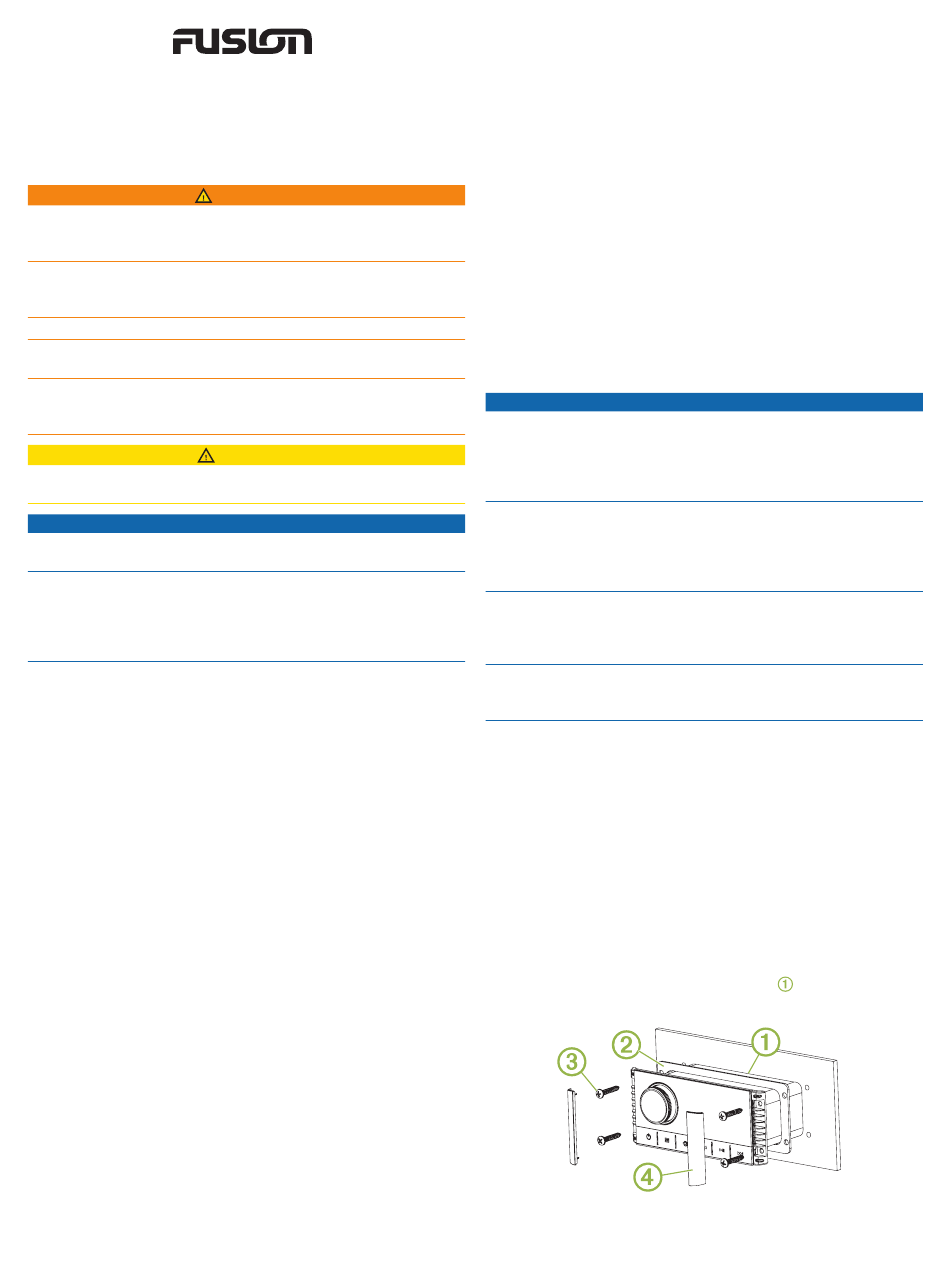

Montieren des Radios
Verwenden Sie das Radio beim Bohren der Montagelöcher nicht
als Schablone, da es dadurch zu Schäden am Glasdisplay und
zum Erlöschen der Garantie kommen kann. Sie müssen die
mitgelieferte Schablone verwenden, um die Montagelöcher
ordnungsgemäß zu bohren.
Gehen Sie beim Schneiden des Ausschnitts für das Radio
vorsichtig vor. Zwischen Gehäuse und Montagelöchern besteht
nur ein geringer Abstand. Wird der Ausschnitt zu groß
geschnitten, könnte die Stabilität des Radios nach der Montage
beeinträchtigt sein.
Seien Sie bei der Installation des Radios in einem
Aluminiumboot oder einem Boot mit leitfähigem Rumpf
vorsichtig, wenn das elektrische System vom Rumpf isoliert sein
muss.
Tragen Sie kein Schmiermittel auf die Schrauben auf, wenn Sie
das Radio an der Montagefläche befestigen. Schmiermittel
können das Gehäuse des Radios beschädigen.
® .
Damit Sie das Radio an einer neuen Stelle auf der
Montagefläche montieren können, müssen Sie zunächst
entsprechend den Hinweisen zur Montage einen Montageort
auswählen.
1
Schneiden Sie die Schablone zu, und achten Sie darauf,
dass sie am Montageort passt.
2
Bringen Sie die Schablone an der Montagefläche an.
3
Bringen Sie mit einem für die Montagefläche geeigneten
Bohrer ein Loch in der Ecke der gestrichelten Linie auf der
Schablone an, um die Montagefläche für das Schneiden
vorzubereiten.
4
Schneiden Sie mit einer Stichsäge die Montagefläche entlang
der Innenseite der gestrichelten Schablonenlinie aus.
5
Setzen Sie das Radio in den Ausschnitt
zu testen.
6 Passen Sie den Durchmesser des Ausschnitts bei Bedarf mit
Feile und Sandpapier an.
HINWEIS
ein, um den Sitz
190-02516-91_0A
April 2019
