6.8
Demontage der Trennscheibe
T01116D.fm

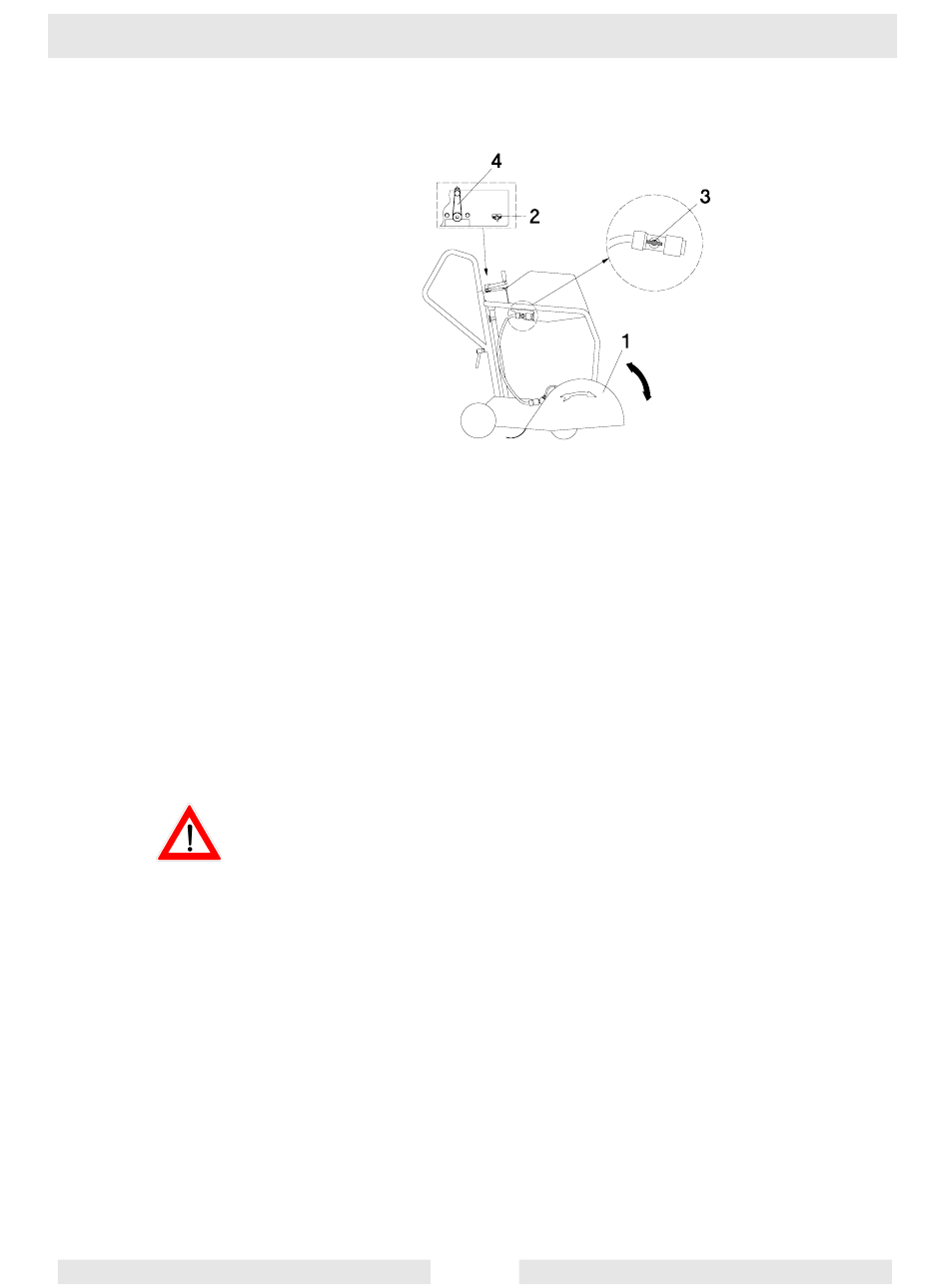

Zur Demontage der Trennscheibe gehen sie wie folgt vor:
1. Motor (2) und Wasserzufuhr (3) abstellen.
2. Kurbel (4) gegen den Uhrzeigersinn drehen bis die Scheibe nicht
mehr in den Boden hineinragt.
3. Scheibenschutz (1) hochklappen.
4. Sechskantschraube lösen. Dazu an der Schlüsselfläche der
Schneidwelle gegenhalten.
5. Spannscheibe und Trennscheibe entnehmen.
6. Scheibenschutz wieder herunterklappen.
Spannscheibe und Sechskantschraube so ablegen, dass die Teile
nicht verschmutzt werden. Für Transport des Gerätes beide Teile
wieder montieren!
21
Bedienung
