7.9

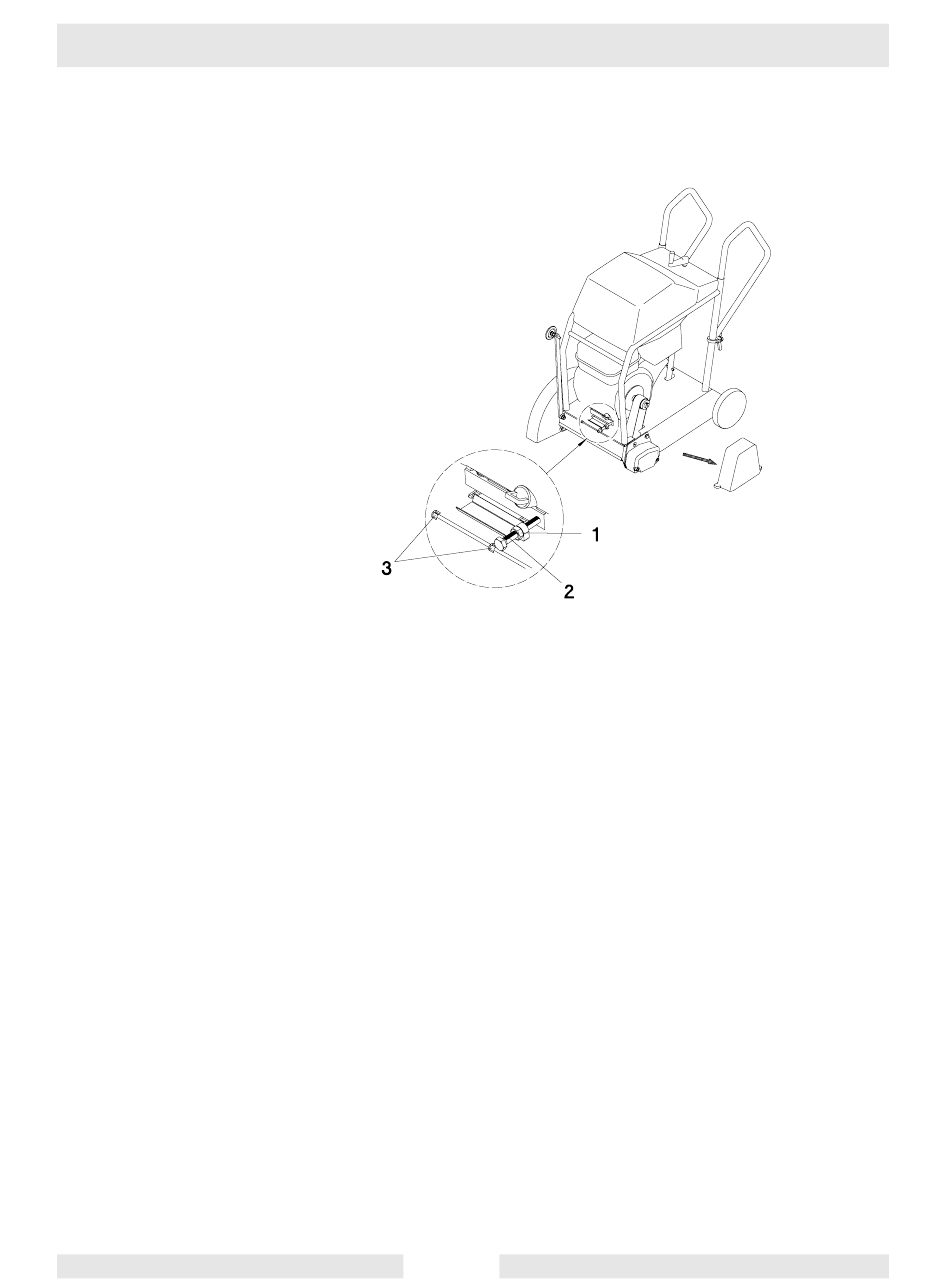

Riemen spannen
Hinweis: Der Rahmen verfügt über zwei Ausbrüche (3), mit denen die
parallele Ausrichtung des Motors nachgemessen werden kann.
T01071D.fm
Der Riemen ist bei der wöchentlichen Wartung des Motors zu prüfen
und wenn nötig wie folgt nachzuspannen:
1. Riemenschutz entfernen.
2. Kontermutter (1) lösen.
3. Die vier Befestigungsmuttern des Motors lösen, bis der Motor
spielfrei verschoben werden kann.
4. Riemen mit Spannschraube (2) spannen.
Riemenspannung 700 N.
5. Bei Bedarf parallele Ausrichtung des Motors korrigieren.
Dazu zunächst eine Befestigungsmutter des Motors anziehen und
mittels Spannschraube (2) Ausrichtung korrigieren.
6. Alle Befestigungsmuttern des Motors und Kontermutter (1)
festdrehen.
7. Riemenschutz montieren.
33
