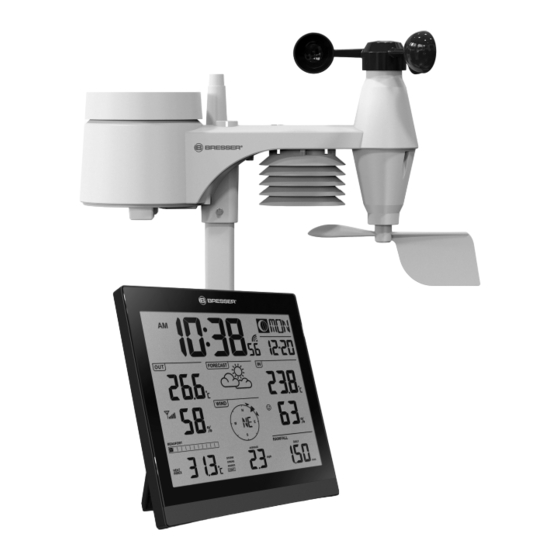

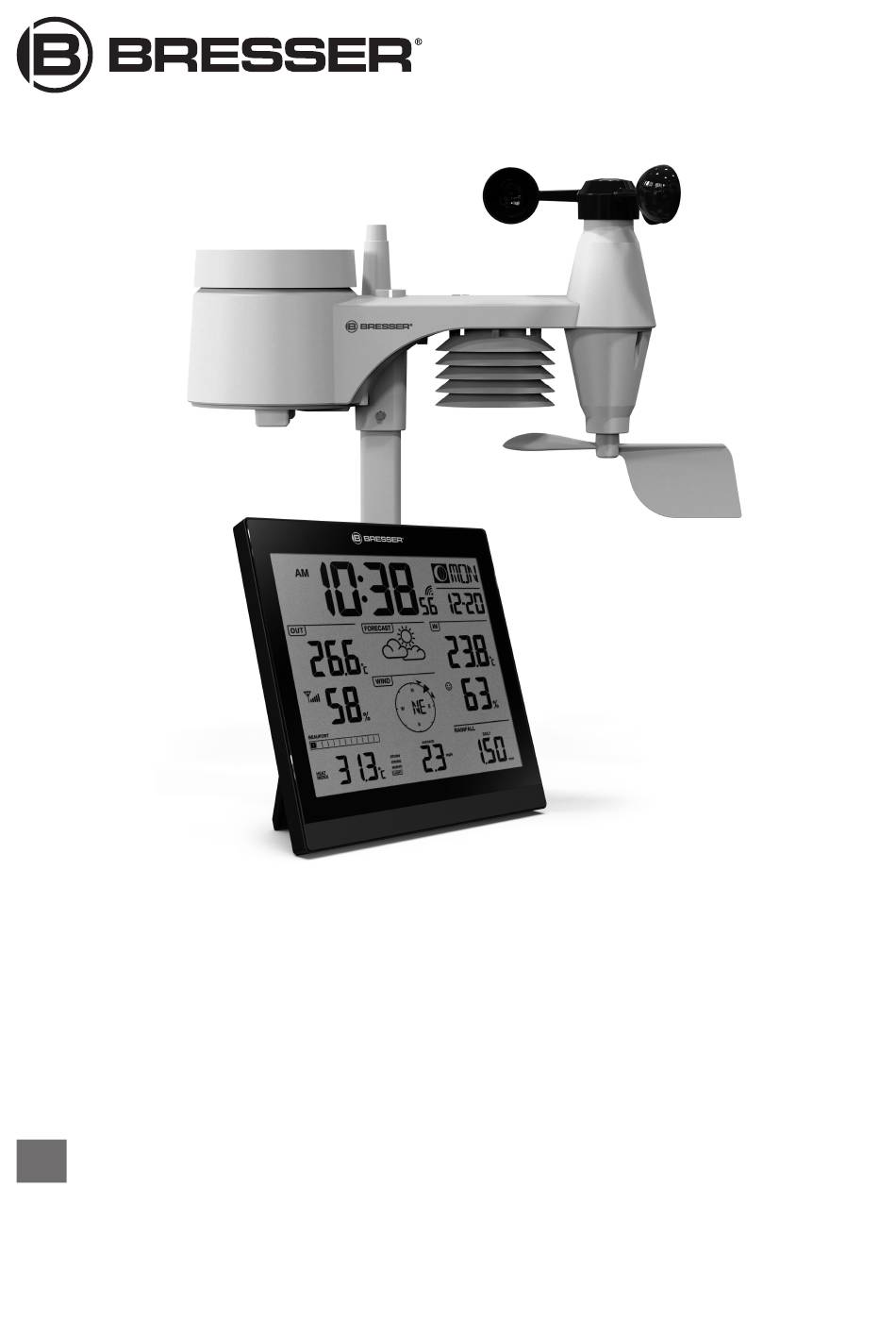

- Seite 1 Wetterstation · Wandwetterstation XXL Bedienungsanleitung...
- Seite 2 Entonces visite nuestra página web utilizando el siguiente enlace (código QR) para ver las versioneAs disponibles. Desidera ricevere informazioni esaustive su questo prodotto in una lingua specifica? Venga a visitare il nostro sito Web al seguente link (codice QR Code) per conoscere le versioni disponibili. www.bresser.de/P7002590 GARANTIE · WARRANTY · GARANTÍA · GARANZIA www.bresser.de/warranty_terms...
- Seite 3 Deutsch .........................
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Impressum .............................. 5 3 Eigenschaften .............................. 5 4 Zu dieser Anleitung ............................ 6 5 Teileübersicht Basisstation........................... 6 6 Teileübersicht Multisensor .......................... 7 7 Lieferumfang.............................. 7 8 Display-Anzeigen............................ 8 9 Vor der Inbetriebnahme .......................... 8 10 Stromversorgung herstellen ......................... 9 11 Multifunktions-Funksensor montieren und anbringen ................ 9 12 Signalübertragung............................ 10 13 Automatische Zeiteinstellung ........................ 10 14 Manuelle Zeiteinstellung.......................... 10 15 Automatische Messwerteübertragung ....................... 10... -
Seite 5: Impressum
„Garantie“ und „Service“ in dieser Dokumentation. Wir bitten um Verständnis, dass direkt an die Her- steller-Anschrift gerichtete Anfragen oder Einsendungen nicht bearbeitet werden können. Irrtümer und technische Änderungen vorbehalten. © 2018 Bresser GmbH Alle Rechte vorbehalten. Die Reproduktion dieser Dokumentation – auch auszugsweise – in irgendeiner Form (z.B. Fotokopie, Druck, etc.) sowie die Verwendung und Verbreitung mittels elektronischer Systeme (z.B. -
Seite 6: Zu Dieser Anleitung
• Zum Aufstellen und für die Wandmontage 4 Zu dieser Anleitung HINWEIS Diese Bedienungsanleitung ist als Teil des Gerätes zu betrachten! Lesen Sie vor der Benutzung des Geräts aufmerksam die Sicherheitshinweise und die Bedienungsan- leitung. Bewahren Sie diese Bedienungsanleitung für die erneute Verwendung zu einem späteren Zeitpunkt auf. -
Seite 7: Teileübersicht Multisensor
6 Teileübersicht Multisensor Abb. 2: Alle Teile des Multisensors 1 Regensammelbehälter 2 Antenne 3 Dosenlibelle 4 Windschalen (Windgeschwindigkeit) 5 Windfahne (Windrichtung) 6 Thermo-/Hygrometer 7 Rohrschelle 8 Montageschuh 9 Montagestange 10 Batteriefach(-abdeckung) 11 RESET-Knopf 12 LED-Funktionsleuchte 13 Montageschrauben mit -muttern 7 Lieferumfang Basisstation (A), multifunktionaler Außensensor (D), Montagestab (E), Montageschuh (F), Rohrschelle (G), Schrauben, Bedienungsanleitung Außerdem erforderlich (nicht im Lieferumfang enthalten):... -
Seite 8: Display-Anzeigen
8 Display-Anzeigen Abb. 3: Display-Anzeigen für die Basisstation 1 AM/PM-Information im 12-Stunden-Zeit- 2 Symbol für das Funksignal modus 3 Mondphase 4 Wochentag 5 Datum (Monat, Tag) 6 Innentemperatur 7 Klimaindikator 8 Luftfeuchtigkeit innen 9 Niederschlag 10 Windgeschwindigkeit 11 Windrichtung 12 Wind-Indikator 13 Hitzeindex 14 Beaufort-Skala zur Windstärkeneinord- nung... -
Seite 9: Stromversorgung Herstellen
1. Basisgerät (Empfänger) und Sensor (Sender) so nah wie möglich nebeneinander stellen/legen. 2. Stromversorgung für das Basisgerät herstellen und ca. 5 Sekunden warten. 3. Stromversorgung für den Sensor herstellen. 4. Basisgerät und Sensor innerhalb des effektiven Übertragungsbereichs aufstellen/betreiben. Bei einem Batteriewechsel stets alle Batterien entfernen und in richtiger Reihenfolge wieder neu ein- setzen, damit die Funkverbindung erneut aufgebaut werden kann. -
Seite 10: Signalübertragung
Montage an einem vertikal oder horizontal ausgerichteten Rohr 6. Die Schritte 1 bis 4 wie zuvor ausführen. 7. Die Unterseite des Montagefußes auf das Rohr aufsetzen und die Rohrschelle von der anderen Seite gegen das Rohr drücken. 8. Die 4 Schrauben durch die Bohrungen des Montagefußes und auf der anderen Seite durch die Bohrungen der Rohrschelle stecken. -
Seite 11: Niederschlag
Nähere Informationen zum Abruf weiterer Messwerte sind der ausführlichen Bedienungsanleitung zu entnehmen (siehe Download-Information auf Seite 2). 16 Niederschlag Die Basisstation zeigt die Niederschlagsmenge in Millimeter oder Inch an, die über einen Zeitraum an- gesammelt wurde, basierend auf der aktuellen Niederschlagsrate, die jede Minute aktualisiert wird. Anzeige-Modus wählen Drücken Sie die RAIN-Taste mehrmals bis der gewünschte Zeitraum auf dem Display angezeigt wird: RATE... -
Seite 12: Datenbereinigung
18 Datenbereinigung Während der Einrichtung des Außensensors kann der Sensor möglicherweise ausgelöst werden. Dies kann fehlerhafte Messwerte für Niederschlag und Wind zur Folge haben. In diesem Fall sollten Sie die fehlerhaften Werte löschen. Dafür müssen Sie aber keinen Reset durchführen und die Verbindung er- neut herstellen. -
Seite 13: Wettertrend
20 Wettertrend Aus den gemessenen Werten wird ein Wettertrend für die nächsten 12 Stunden errechnet und folgen- dermaßen grafisch dargestellt: Abb. 5: Symbole der Wettertrendanzeige 1 Sonnig 2 Teilweise bewölkt 3 Bewölkt 4 Regen 5 Schnee 21 Windgeschwindigkeit und -richtung Windrichtung ablesen Anzeige Windrichtung Bedeutung Aktuelle Windgeschwindigkeit Windrichtungen der letzten 5 Minuten (max. -
Seite 14: Beaufort-Skala
Eine schnelle Übersicht über die gegenwärtigen Windbedingungen wird durch folgende Textinforma- tionen dargestellt: Windbedingung Leicht (LIGHT) Mäßig (MODERA- Stark Stürmisch (STRONG) (STORM) Geschwindigkeit 1 – 19 km/h 20 – 49 km/h 50 – 88 km/h > 88 km/h Maßeinheit für die Windgeschwindigkeit wählen 1. -
Seite 15: Zeitzone Einstellen
41-47 knots | 20.8-24.4 m/s schwerer Sturm 89-102 km/h | 55-63 mph 48-55 knots | 24.5-28.4 m/s orkanartiger Sturm 103-117 km/h | 64-73 mph 56-63 knots | 28.5-32.6 m/s Orkan > 118 | > 74 mph > 64 knots | 32.7 m/s 23 Zeitzone einstellen Um eine abweichende Zeitzone einzustellen, folgendermaßen vorgehen: 1. -
Seite 16: Technische Daten
343.5 x 393.5 x 136 mm (B x H x T) Gewicht 1096g 29 EG-Konformitätserklärung Hiermit erklärt Bresser GmbH, dass der Funkanlagentyp mit Artikelnummer 7002590 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EG-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.bresser.de • info@bresser.de 30 Entsorgung Entsorgen Sie die Verpackungsmaterialien sortenrein. -
Seite 17: Garantie
Die reguläre Garantiezeit beträgt 2 Jahre und beginnt am Tag des Kaufs. Um von einer verlängerten, freiwilligen Garantiezeit wie auf dem Geschenkkarton angegeben zu profitieren, ist eine Registrierung auf unserer Website erforderlich. Die vollständigen Garantiebedingungen sowie Informationen zu Garantiezeitverlängerung und Ser- viceleistungen können Sie unter www.bresser.de/garantiebedingungen einsehen. 17 / 20... - Seite 20 (de preferencia por e-mail: service@bresseruk.com Telephone*: +44 1342 837 098 e-mail). BRESSER UK Ltd e-mail: servicio.iberia@bresser-iberia.es Unit 1 starborough Farm, Teléfono*: +34 91 67972 69 Starborough Road, Nr Marsh Green,...
