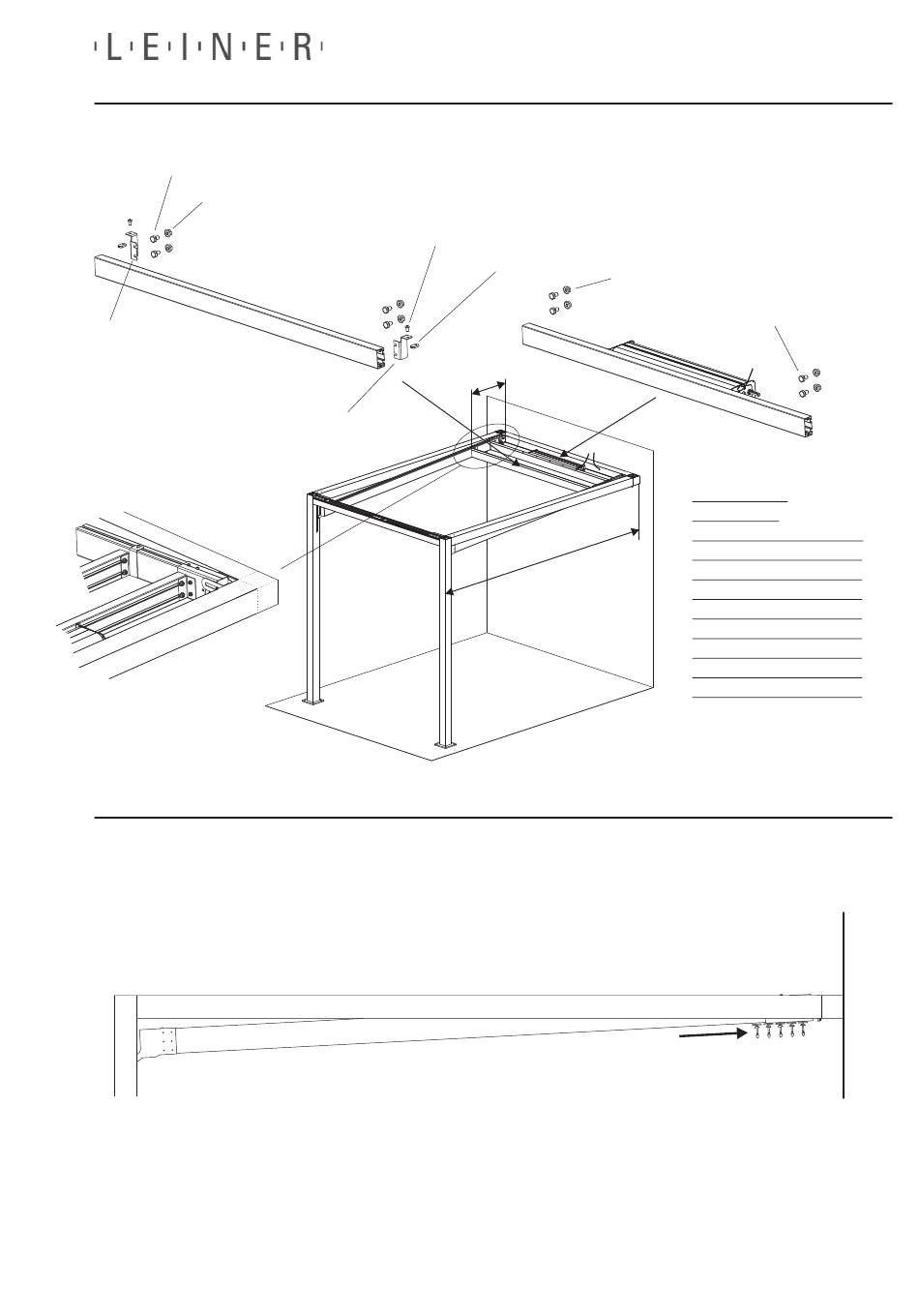

Leiner PERGOLA SUNRAIN Q 1-FIELD Montageanleitung Seite 23

4.25
4x D15922: DIN933 M10x16
4x D96022: DIN6923 M10
1x Z2190000++
4.26
2x D56022: ISO7380 M8x14
1x Z2180000++
Laufwagen an beiden Führungsschienen ganz nach hinten schieben
looprolwagen aan beide geleiders helemaal naar achteren schuiven
Push carriers on both guide rails all the way to the back
2x Z7420000++
4x D96022: DIN6923 M10
T
A
23
Montageanleitung
Montagehandleiding
Assembly instructions
4x D15922: DIN933 M10x16
Ausfall (mm)
Uitval (mm)
Drop (mm) T(mm)
2500 - 2869
2870 - 3369
3370 - 3869
3870 - 4369
4370 - 4867
4870 - 5369
5370 - 5869
5870 - 6000
487
537
587
637
687
737
787
837
